- 103 - 52. CONVEYOR EXTENT ION COMPONENTS コンベア延長関係 3 4 5 6 13 14 15 16 7 8 9 10 11 12 11 12 17 18 17 18 19 15 16 19 20 20 21 22 21 22 23 24 25 1 2 38 31 30 29 32 32 29 35 36 36 35 37 34 33 34 34 33 34 49 53 46 64 48 66 …
- 102 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E5381-729-000 SOT CHECK TABLE
ＳＯＴ 検査台
4
2 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
3 400-00641 FILTER
フィルタ
4
4 PJ-3010405-05 HALF UNION
ハ−フユニオン
4
5 PV-1303060-A0 SOLENOID_VALVE
３ポート電磁弁
4
6 E3274-760-000 SILENCER
サイレンサ
4
7 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
8
8 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ ２ Ｌ ＝４
8
9 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
0.8
- 103 -

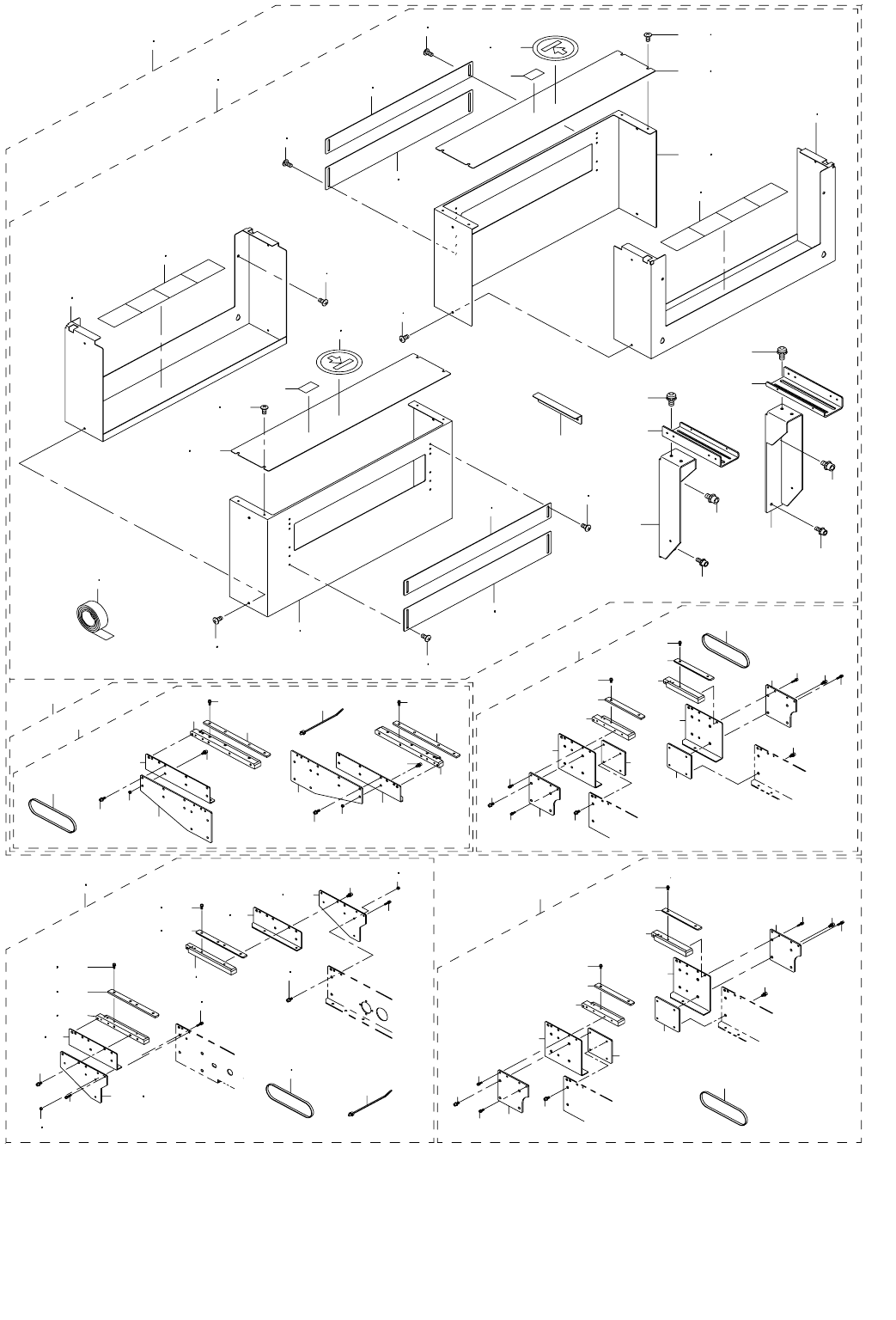

52.CONVEYOR EXTENTION COMPONENTS
コンベア延長関係
3 4
5
6
13
14
15
16
7
8
9
10
11
12
11
12
17
18
17
18
19
15
16
19
20
20
21
22
21
22
23
24
25
1
2
38
31
30
29
32
32
29
35
36
36
35
37
34
33
34
34
33
34
49
53
46
64
48
66
42
51
47
65
45
60
50
52
43
54
44
55
45
60
45
60
45
60
45
60
46
64
45
60
44
55
43
54
49
53
40
41
45
60
50
52
42
51
39
45
60
26
27
28
47
65
23
24
93
86
85
89
87
84
84
87
90
89
91
91
90
92
89
88
89
88
83
84
82
84
29
29
75
75
81
70
71
73
77
76
78
79
80
74
77
79
73
76
78
72
45
60
69
68
59
56
58
59
61
61
63
63
62
57
62
67
67
- 104 -
NOTE( 注記 ) #01....FOR 150MM １５０ ＭＭ 用
#02....FOR 250MM ２５０ ＭＭ 用
#03....FOR LW-EN ＬＷ − ＥＮ 用
#04....FOR 115MM １１５ ＭＭ 用
#05....FOR 200MM(EN) ２００ ＭＭ（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-73916 CONVEYOR EXTENSION 150 ASM
コンベアエクステンション１５０組
1
2
#02
400-73915 CONVEYOR EXTENSION 250 ASM
コンベアエクステンション２５０組
1
3
#01
400-11053 RAIL PLATE F(150)
レールプレート Ｆ（１５０）
(1)
4
#02
400-11060 RAIL PLATE F(250)
レールプレート Ｆ（２５０）
(1)
5
#01
400-11054 RAIL PLATE R(150)
レールプレート Ｒ（１５０）
(1)
6
#02
400-11061 RAIL PLATE R(250)
レールプレート Ｒ（２５０）
(1)
7
#01
400-73884 RAIL IN-OUT B-150
レール ＩＮ − ＯＵＴ Ｂ −１５０
(1)
8
#02
400-73886 RAIL IN-OUT B-250
レール ＩＮ − ＯＵＴ Ｂ −２５０
(1)
9
#01
400-73883 RAIL IN-OUT A-150
レール ＩＮ − ＯＵＴ Ａ −１５０
(1)
10
#02
400-73885 RAIL IN-OUT A-250
レール ＩＮ − ＯＵＴ Ａ −２５０
(1)
11
#01
400-11057 PWB GUIDE EX(150)
ＰＷＢ ガイド ＥＸ（１５０）
(2)
12
#02
400-11064 PWB GUIDE EX(250)
ＰＷＢ ガイド ＥＸ（２５０）
(2)
13
#01
400-73709 CONVEYOR BELT 150
コンベアベルト１５０
(2)
14
#02
400-73708 CONVEYOR BELT 250
コンベアベルト２５０
(2)
15
#01
400-11072 JOINT PLATE F(150)
ジョイントプレート Ｆ（１５０）
(2)
16
#02
400-11066 JOINT PLATE F(250)
ジョイントプレート Ｆ（２５０）
(2)
17
#01
SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
18
#02
SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
19 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
20 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
21
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
22
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
23
#01
NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(8)
24
#02
NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(12)
25 HX-0044000-00 CABLE BAND
束線バンド
(5)
26
#03
400-73917 CONVEYOR EXTENSION LW ASM(EN)
搬送延長 ＬＷ 組（ＥＮ）
1
27
#05
400-94069 CONVEYOR EXTENSION XL 200 ASM(EN)
搬送延長２００組（ＥＮ）
1
28 400-46881 CONVEYOR EXTENSION LW ASM
搬送延長 ＬＷ 組
(1)
29 SL-6031092-TN SCREW
座金付き六角穴ボルト
(16)
30 400-46990 RAIL PLATE IN-OUT A-W
レールプレート ＩＮ − ＯＵＴ Ａ − Ｗ
(2)
31 400-46991 RAIL PLATE IN-OUT B-W
レールプレート ＩＮ − ＯＵＴ Ｂ − Ｗ
(2)
32 400-00791 JOINT PLATE F(W)
ジョイントプレート Ｆ（Ｗ）
(4)
33 E2176-725-000 JOINT PLATE R(100)
ジョイントプレート Ｒ（１００）
(4)
34 SL-6041292-TN SCREW
座金付き六角穴ボルト
(16)
35 400-00789 PWB GUID EX(W)
ＰＷＢ ガイド ＥＸ（Ｗ）
(4)
36 SL-6030892-TN SCREW
座金付き六角穴ボルト
(8)
37 400-46938 CONVEYOR BELT IN-OUT W
コンベアベルト ＩＮ − ＯＵＴ Ｗ
(4)
38 400-46988 RAIL IN-OUT A-W
レール ＩＮ − ＯＵＴ Ａ − Ｗ
(2)
39 400-46989 RAIL IN-OUT B-W
レール ＩＮ − ＯＵＴ Ｂ − Ｗ
(2)
40 400-47307 CONVEYOR COVER LW ASM
搬送カバー ＬＷ 組
(1)
41
#05
400-94067 CONVEYOR COVER XL 200 ASM
搬送カバー ＸＬ ２００組
(1)
42 400-47228 CONVEYOR UPPER COVER LW
コンベアアッパーカバー ＬＷ
(2)
43 400-01484 CONVEYOR SHUTTER U(L_EN)
搬送シャッター Ｕ（Ｌ ＿ ＥＮ）
(2)
44 400-01485 CONVEYOR SHUTTER B(L_EN)
搬送シャッター Ｂ（Ｌ ＿ ＥＮ）
(2)
45 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(40)
46 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
47 E5721-729-000 LABEL
荷重禁止シール
(2)
48 400-01490 TAPE
テープ
(3)
49 400-47226 CONVEYOR COVER LW
コンベアカバー ＬＷ
(2)
50 400-47227 CONVEYOR SIDE COVER LW
コンベアサイドカバー ＬＷ
(2)
51
#05
400-92188 EN CONVEYOR COVER U XLW
ＥＮ コンベヤカバー Ｕ ＸＬＷ
(2)
52
#05
400-92189 EN CONVEYOR COVER C XLW
ＥＮ コンベヤカバー Ｃ ＸＬＷ
(2)
53
#05
400-92063 EN CONVEYOR COVER B XLW
ＥＮ コンベヤカバー Ｂ ＸＬＷ
(2)
54
#05
400-92186 EN COVER SHUTTER U XL
ＥＮ カバーシャッタ Ｕ ＸＬ
(2)
55
#05
400-92187 EN COVER SHUTTER B XL
ＥＮ カバーシャッタ Ｂ ＸＬ
(2)
56
#05
400-92074 EN COVER STOPPER XLW
ＥＮ カバーストッパ ＸＬＷ
(2)
57
#05
400-94206 BCR RAIL SUPPORT A XL
ＢＣＲ レールサポート Ａ
(2)
58
#05
400-92076 BCR RAIL SUPPORT B XL
ＢＣＲ レールサポート Ｂ
(2)
59
#05
400-92065 BCR BEAM XLW
ＢＣＲ ビーム ＸＬＷ
(4)
60
#05
SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(50)
61
#05
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
62
#05
SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
63
#05
SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
64
#05
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
65
#05
E5721-729-000 LABEL
荷重禁止シール
(2)
66
#05
400-01490 TAPE
テープ
(3.6)
67 401-05884 LOAD PROHIBITION LABEL
荷重禁止シール
(2)
68
#05
400-94068 CONVEYOR EXTENSION XL 200 ASM
搬送延長２００組
(1)
69 400-94209 CONVEYOR EXTENSION XL 200 ONE SIDE ASM
搬送延長２００組片側
(2)
70 400-92042 RAIL PLATE R EX200
レールプレート Ｒ ＥＸ ２００
(1)
71 400-92037 RAIL IN-OUT A EX200
レール ＩＮ-ＯＵＴＡ ＥＸ ２００
(1)
72 400-92041 RAIL IN-OUT B EX200
レール ＩＮ-ＯＵＴ Ｂ ＥＸ ２００
(1)
73 400-92039 PWB GUIDE EX200
ＰＷＢ ガイド ＥＸ ２００
(2)
74 400-92062 CONVEYOR BELT EX200
コンベヤベルト ＥＸ ２００
(2)
75 400-92040 JOINT PLATE F EX200
ジョイントプレート ＥＸ ２００
(2)
76 SL-6031092-TN SCREW
座金付き六角穴ボルト
(12)
77 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
78 SL-6041092-TN SCREW
座金付き六角穴ボルト
(14)
79 NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(14)
80 HX-0044000-00 CABLE BAND
束線バンド
(5)
81 400-92038 RAIL PLATE F EX200
レールプレート Ｆ ＥＸ ２００
(1)
82
#04
400-73300 CONVEYOR EXTENSION 115 ASM
搬送延長１１５組
1
83 400-46989 RAIL IN-OUT B-W
レール ＩＮ − ＯＵＴ Ｂ − Ｗ
(1)
84 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
85 400-46990 RAIL PLATE IN-OUT A-W
レールプレート ＩＮ − ＯＵＴ Ａ − Ｗ
(1)
86 400-46991 RAIL PLATE IN-OUT B-W
レールプレート ＩＮ − ＯＵＴ Ｂ − Ｗ
(1)
87 400-00791 JOINT PLATE F(W)
ジョイントプレート Ｆ（Ｗ）
(2)
88 E2176-725-000 JOINT PLATE R(100)
ジョイントプレート Ｒ（１００）
(2)
89 SL-6041292-TN SCREW
座金付き六角穴ボルト
(8)
90 400-00789 PWB GUID EX(W)
ＰＷＢ ガイド ＥＸ（Ｗ）
(2)
91 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
92 400-46938 CONVEYOR BELT IN-OUT W
コンベアベルト ＩＮ − ＯＵＴ Ｗ
(2)
93 400-46988 RAIL IN-OUT A-W
レール ＩＮ − ＯＵＴ Ａ − Ｗ
(1)
