- 129 - 65. FIXING BANK COMPONE NTS FOR ETF(1) ＥＴＦ 用固定バンク関係（１） 10 11 4 5 7 7 7 8 8 9 9 12 13 14 12 14 13 15 17 18 19 21 20 24 27 28 29 30 39 33 34 35 37 38 A A B B 77 77 41 41 C C 43 78 81 79 79 80 81 D 76 65 66 67 69 70…
- 128 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37917 UPPER_DC_GUIDE_STAND_L
アッパー ＤＣ ガイドスタンド Ｌ
4
2 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
8
3 401-37918 UPPER_DC_GUIDE_STAND_R
アッパー ＤＣ ガイドスタンド Ｒ
4
4 401-37902 UPPER_DC_GUDE_B
アッパー ＤＣ ガイド Ｂ
4
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
16
6 401-38493 UPDC_COVER_ASSY
上部排出ガイドカバー組
4
7 401-37913 UPDC_COVER_B
アッパー ＤＣ カバー Ｂ
(1)
8 401-38507 WSHER_TM-147-1
抜け止め防止ワッシャ ＴＭ −１４７−１
(2)
9 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
10 401-37912 UPDC_COVER_SUP_PLATE
アッパー ＤＣ カバースプリングプレート
(1)
11 E4607-717-000 STACKER HANDLE
スタッカハンドル
(2)
12 SM-6861052-TP SCREW
六角穴ボルト
(4)
13 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(4)
14 401-26004 SHUTTER_LIFT_BR_L
シャッターリフトブラケット Ｌ
4
15 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１０
8
16 401-26005 SHUTTER_LIFT_BR_R
シャッターリフトブラケット Ｒ
4
17 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１０
8
18 401-38494 SHUTTER_ASSY
シャッタ組
4
19 401-25954 SHUTTER_ARM_L
シャッターアーム Ｌ
(1)
20 401-25955 SHUTTER_ARM_R
シャッターアーム Ｒ
(1)
21 401-25987 SPRING_HOOK_A
スプリングフック Ａ
(4)
22 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4)
23 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(4)
24 NM-6040003-SC NUT M4X0.7 TYPE3
六角ナット Ｍ ４ Ｘ ０．７ ３種
(4)
25 401-37910 UPPER_DC_GUIDE_SHUTTER
アッパー ＤＣ ガイドシャッター
(1)
26 401-26021 SIDE_SUPPORT_L_ASSY
サイドサポート Ｌ 組
(1)
27 401-25996 SIDE_SUPPORT_L
サイドサポート Ｌ
(2)
28 401-25995 BEARING_BASE_PLATE
ベアリングベースプレート
(1)
29 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(2)
30 SB-1040001-00 BEARING
ころがり軸受
(2)
31 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
32 SM-4040855-SN SCREW M4 L=8
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
33 401-26022 SIDE_SUPPORT_R_ASSY
サイドサポート Ｒ 組
(1)
34 401-25997 SIDE_SUPPORT_R
サイドサポート Ｒ
(1)
35 401-25995 BEARING_BASE_PLATE
ベアリングベースプレート
(1)
36 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(2)
37 SB-1040001-00 BEARING
ころがり軸受
(2)
38 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
39 SM-4040855-SN SCREW M4 L=8
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
40 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
41 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
42 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
43 401-25991 SHUTTER_SPRING
シャッタースプリング
16
44 401-26034 BOTTOM_DISCHARGE_GUIDE(EO)
下排出ガイド（ＥＯ）
4
45 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
16
46 401-26033 BOTTOM_COVER_ANGLE
ボトムカバーアングル
4
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
16
48 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
49 401-26035 BOTTOM_DISCHARGE_COVER(EO)
下排出ガイド（ＥＯ）
4
50 CM-3002000-05 FINGER INJURY CAUTION LABEL (75)
指怪我注意シール （７５）
4
51 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
24
52 401-37911 UPDC_GUIDE
アッパー ＤＣ ガイド
4
53 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
24
54 401-37908 SPRING_BR_R
スプリングブラケット Ｒ
4
55 401-37909 SPRING_BR_L
スプリングブラケット Ｌ
4
56 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
16
- 129 -

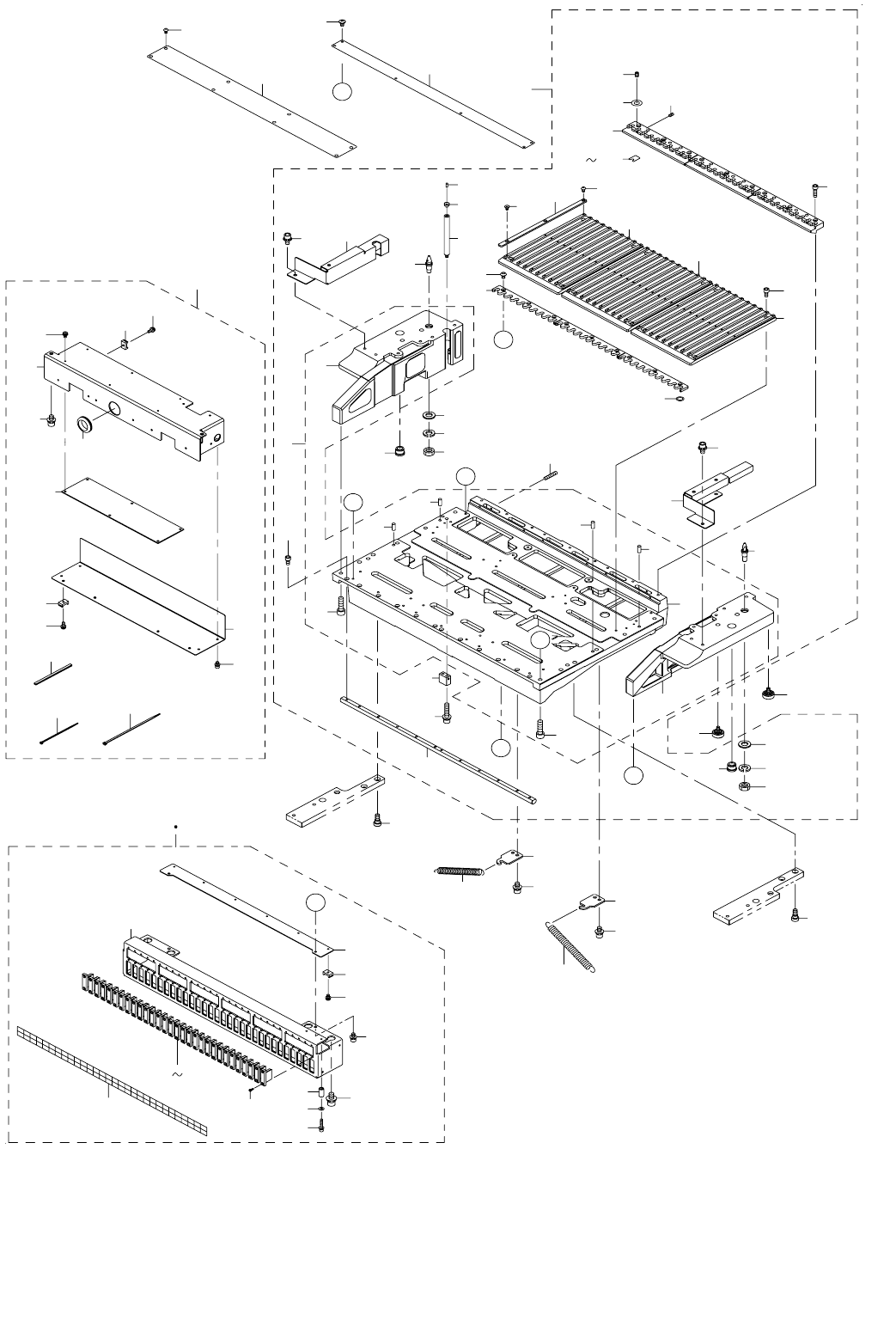

65.FIXING BANK COMPONENTS FOR ETF(1)
ＥＴＦ 用固定バンク関係（１）
10
11
4
5
7
7
7
8
8
9
9
12
13
14
12
14
13
15
17
18
19
21
20
24
27
28
29
30
39
33
34
35
37
38
A
A
B
B
77
77
41
41
C
C
43
78
81
79
79
80
81
D
76
65
66
67
69
70
68
72
73
74
64
33
44
42
6
40
78
3
1
36
80
16
75
2
58
47
59
51
56
49
50
57
63
45
46
48
D
23
7
32
31
22
60
61
62
69
70
71
83
82
- 130 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-84771 E_BANK_SUB_ASSY
Ｅ バンクサブ組
4
2 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
3 401-03745 E_BANK_BASE_ASM
Ｅ バンクベース組
(1)
4 401-03744 E_BANK_BASE
Ｅ バンクベース
(1)
5 400-84613 E_BANK_L
Ｅ バンク Ｌ
(1)
6 400-84614 E_BANK_R
Ｅ バンク Ｒ
(1)
7 PH-0500122-C0 PIN
平行ピン
(4)
8 SM-6062002-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(10)
9 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
10 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
11 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
12 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
13 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
14 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
15 400-89937 MARK_STAND
マークスタンド
(1)
16 400-89938 MARK_STAND_BASE
マークスタンドベース
(1)
17 E1420-726-000 MARK BASE
マークベース
(1)
18 E2601-725-000 MARK
マーク
(1)
19 SL-6052592-TN BOLT
座金付き六角穴ボルト
(2)
20 401-03746 FIXING_PLATE
フィキシングプレート
(3)
21 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(9)
22 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(9)
23 400-97555 E_BANK_COVER_SR
Ｅ バンクカバー ＳＲ
(1)
24 400-84713 E_BANK_SHIM_0.02
Ｅ バンクシム０．０２
(6)
25 400-84714 E_BANK_SHIM_0.03
Ｅ バンクシム０．０３
(5)
26 400-84715 E_BANK_SHIM_0.05
Ｅ バンクシム０．０５
(6)
27 400-84699 E_BANK_SHIM_0.10
Ｅ バンクシム０．１０
(9)
28 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ ４ Ｌ ＝６
(6)
29 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
30 SM-8042012-TP SETSCREW
止めねじ
(6)
31 401-03747 FIXING_BLOCK
フィキシングブロック
(3)
32 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(9)
33 401-03748 RAIL_GUIDE_9
レールガイド９
(2)
34 401-03749 RAIL_GUIDE_10
レールガイド１０
(1)
35 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
36 400-97553 GUIDE_PLATE
ガイドプレート
(31)
37 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(62)
38 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(31)
39 400-84635 ROCK_SHAFT
ロックシャフト
(1)
40 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
41 SL-6051092-TN BOLT
座金付き六角穴ボルト
(6)
42 400-97554 E_BANK_COVER_SL
Ｅ バンクカバー ＳＬ
(1)
43 401-38446 BUNK_COVER_A
バンクカバー Ａ
4
44 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
24
45 401-11386 FDC_BRACKET_ASSY
ＦＤＣ ブラケット組
4
46 401-11387 FDC_BRACKET_ASSY(EO)
ＦＤＣ ブラケット組（ＥＯ）
4
47 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(6)
48 401-11353 FDC_BRACKET
ＦＤＣ ブラケット
(1)
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
50 400-84639 ETF_POSITION_LABEL(30)
ＥＴＦ ポジションラベル（３０）
(1)
51 400-84826 EF IF CBL 1-5 ASM
ＥＦ ＩＦ ケーブル １−５組
(1)
52 400-84827 EF IF CBL 6-10 ASM
ＥＦ ＩＦ ケーブル ６−１０組
(1)
53 400-84828 EF IF CBL 11-15 ASM
ＥＦ ＩＦ ケーブル １１−１５組
(1)
54 400-84829 EF IF CBL 16-20 ASM
ＥＦ ＩＦ ケーブル １６−２０組
(1)
55 400-84830 EF IF CBL 21-25 ASM
ＥＦ ＩＦ ケーブル ２１−２５組
(1)
56 400-84831 EF IF CBL 26-30 ASM
ＥＦ ＩＦ ケーブル ２６−３０組
(1)
57 HK-0791900-00 CONNECTOR
コネクタねじ
(60)
58 401-11354 FDC_CABLE_GUIDE
ＦＤＣ ケーブルガイド
(1)
59 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
60 HX-0033500-0B SPACER
基板パーツ
(4)
61 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(4)
62 SL-6031692-TN SCREW
座金付き六角穴ボルト
(4)
63 HX-0029400-00 FIXED BASE
固定ベース
(6)
64 400-95349 BANK_PCB_BOX_ASSY(EO)
バンク基板ボックス組（ＥＯ）
4
65 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
66 401-12388 ELEC BANK PCB ASM
ＥＬＥＣ バンク基板組
(1)
67 HX-0022100-0E BUSH
ブッシュ
(1)
68 HX-0009600-0A GROMMET
エッジングブッシュ
(0.16)
69 HX-0029400-00 FIXED BASE
固定ベース
(9)
70 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(9)
71 400-95350 FRONT_PANEL(EO)
フロントパネル（ＥＯ）
(1)
72 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
73 EA-9500B01-00 CABLE BAND
束線バンド
(30)
74 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
75 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
76 400-95378 REAR_PANEL
リアパネル
(1)
77 400-01734 SCREW
ねじ
4
78 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
79 400-95380 SPRING_STAY
スプリングステイ
2
80 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
81 E2734-721-000 BANK SPRING
バンクスプリング
2
82 401-38448 BUNK_COVER_B
バンクカバー Ｂ
4
83 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
32
