- 60 - NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様 #02....EXCEPT TYPE XL ＸＬ 仕様を除く #03....TYPE XL(LEFT) ＸＬ 仕様（左） #04....TYPE XL(RIGHT) ＸＬ 仕様（右） #05....TYPE L(EXCEPT EN) Ｌ 仕様（ＥＮ を除く） #06....EXCEPT TYPE L EN Ｌ 仕様 ＥＮ を除く *INSTALLATION P…
- 59 -
30.PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
52
48
44
28
30
19
22
26
25
20
27
31
18
21
29
49
23
24
24
7
8
9
9
4
41
36
15
16
14
12
5
13
3
6
56
1
54
55
53
47
45
2
A
A
35
79
34
26
11
10
11
37
39
46
43
40
50
51
42
60
60
59
63
63
64
64
69
61
62
62
67
65
72
66
68
73
73
71
17
32
33
74
75
77
76
78
58
70
57
38
85
82
84
80
85
86
83
81
- 60 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
#02....EXCEPT TYPE XL ＸＬ 仕様を除く
#03....TYPE XL(LEFT) ＸＬ 仕様（左）
#04....TYPE XL(RIGHT) ＸＬ 仕様（右）
#05....TYPE L(EXCEPT EN) Ｌ 仕様（ＥＮ を除く）
#06....EXCEPT TYPE L EN Ｌ 仕様 ＥＮ を除く
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#05
SL-6030692-TN BOLT
座金付き六角穴ボルト
2
2 400-46964 STOPPER A ASM
ストッパ Ａ 組
1
3 400-46966 STOPPER PLATE
ストッパプレート
(1)
4 400-46967 STOPPER ARM A
ストッパアーム Ａ
(1)
5 400-46972 STOPPER CHIP B
ストッパチップ Ｂ
(1)
6 400-46969 CYLINDER BRACKET
シリンダブラケット
(1)
7 400-46970 ROD SPACER
ロッドスペーサ
(1)
8 PA-1004514-A0 AIR CYLINDER
エア シリンダ
(1)
9 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
10 WZ-0640200-KP WAVE WASHER
波形座金
(1)
11 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
12 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
14 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
15 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(4)
16 400-46973 LINEAR WAY-S
リニアウェイ− Ｓ
(1)
17 400-46965 STOPPER B ASM
ストッパ Ｂ 組
1
18 400-46966 STOPPER PLATE
ストッパプレート
(1)
19 400-46971 STOPPER ARM B
ストッパアーム Ｂ
(1)
20 400-46972 STOPPER CHIP B
ストッパチップ Ｂ
(1)
21 400-46969 CYLINDER BRACKET
シリンダブラケット
(1)
22 400-46970 ROD SPACER
ロッドスペーサ
(1)
23 PA-1004514-A0 AIR CYLINDER
エア シリンダ
(1)
24 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
25 WZ-0640200-KP WAVE WASHER
波形座金
(1)
26 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
27 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
29 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
30 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(4)
31 400-46973 LINEAR WAY-S
リニアウェイ− Ｓ
(1)
32 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．
３Ｘ９Ｘ０．８
2
33 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
34 PJ-3080400-06 UNION
ユニオンワイ
2
35 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
5.6
36
#05
400-70250 STOPPER SENSOR BRACKET
ストッパセンサブラケット
1
37
#05
400-70243 STOPPER LANE SUPPORT A
ストッパレーンサポート Ａ
1
38
#05
SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
39
#05
400-70244 STOPPER LANE SUPPORT B
ストッパレーンサポート Ｂ
1
40
#05
SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
41
#05
SL-6030692-TN BOLT
座金付き六角穴ボルト
2
42
#05
400-70242 STOPPER LANE
ストッパレーン
1
43
#05
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
44
#06
400-70241 STOPPER SLIDE PLATE
ストッパスライドプレート
1
45
#06
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
46
#06
E2284-725-000 HOLD PLATE B
ホールドプレート Ｂ
1
47
#06
SL-6041492-TN SCREW
座金付き六角穴ボルト
2
48
#06
400-70245 STOPPER FRAME A
ストッパフレーム Ａ
1
49 400-65184 CONV STOPPER DETECT SNS ASM
搬送ストッパ干渉センサ組
1
50
#06
400-70246 STOPPER FRAME B
ストッパフレーム Ｂ
2
51
#06
SL-6041292-TN SCREW
座金付き六角穴ボルト
1
52
#06
400-70247 STOPPER LANE SUPPORT C
ストッパレーンサポート Ｃ
1
53
#06
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
54
#05
400-70248 STOPPER DOG
ストッパドグ
1
55
#05
SL-6030692-TN BOLT
座金付き六角穴ボルト
2
56
#05
400-70249 STOPPER DOG SPACER
ストッパドグスペーサ
1
57 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
1
58
#02
400-46894 STOPPER 180 ASM
ストッパ １８０組
2
59 400-70495 STOPPER LANE A 180
ストッパレーン Ａ １８０
(1)
60 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
61 400-70496 STOPPER LANE B 180
ストッパレーン Ｂ １８０
(1)
62 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
63 400-70497 STOPPER LANE STUD A 180
ストッパレーンスタッド Ａ １８０
(2)
64 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
65 400-70498 STOPPER LANE STUD B 180
ストッパレーンスタッド Ｂ １８０
(1)
66 SL-6051292-TN BOLT
座金付き六角穴ボルト
(1)
67 400-70499 STOPPER LANE STUD C 180
ストッパレーンスタッド Ｃ １８０
(1)
68 SL-6051292-TN BOLT
座金付き六角穴ボルト
(1)
69 400-70500 STOPPER SUPPORT PLATE A 180
ストッパサポートプレート Ａ １８０
(1)
70 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
71 400-70501 STOPPER SUPPORT PLATE B 180
ストッパサポートプレート Ｂ １８０
(1)
72 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
73 400-70502 STOPPER SUPPORT SPACER 180
ストッパサポートスペーサ １８０
(2)
74 PJ-3030400-02 STRAIGHT UNION
ストレート ユニオン
(2)
75 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.6)
76 HX-0034400-00 HARNESS PARTS
束線パーツ
(6)
77 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
78 EA-9500B01-00 CABLE BAND
束線バンド
(16)
79
#01
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
6.2
80
#04
400-92036 STOPPER LANE A 280 XL
ストッパレーン Ａ ２８０ ＸＬ
1
81
#01
SL-6061292-TN SCREW
座金付き六角穴ボルト
1
82
#03
400-92035 STOPPER LANE B 280 XL
ストッパレーン Ｂ ２８０ ＸＬ
1
83
#01
SL-6041042-TN BOLT
座金付き六角穴ボルト
2
84
#03
400-92034 STOPPER SUPPORT PLATE B 280 XL
ストッパサポートプレート Ｂ ２８０ ＸＬ
1
85
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
3
86
#01
SL-6041292-TN SCREW
座金付き六角穴ボルト
1
- 61 -

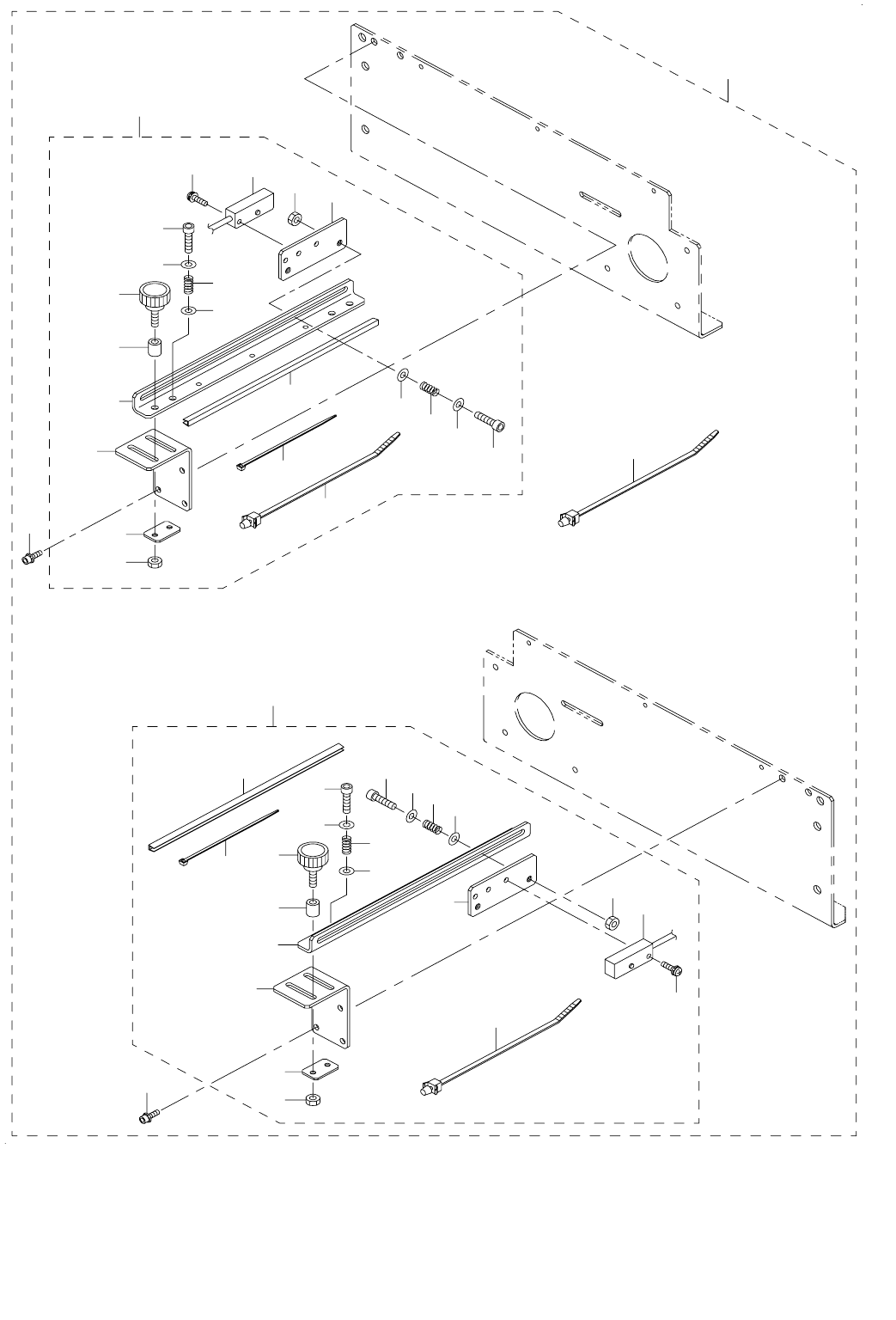

31.PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
17
4
6
8
7
9
22
10
10
11
11
26
12
21
32
22
23
24
25
26
26
27
33
19
27
7
11
11
26
25
12
13
28
29
14
30
15
16
31
34
34
2
5
18
3
20
1
35
