- 10 - NOTE( 注記 ) #01....WHEN REPLACING THE CPU BOARD FROM CURRENT TYPE 40044 475 TO NEW TYPE 40107372, MUST BE REPLACE THE NEW SSD ASM 40109193 IN SAME TIME. ＣＰＵ ボードを旧タイプ４００４４４７５から新タイプ４０１０７３７２に交換する 場合は、ＳＳＤ ＡＳＭ ４０１０９１９３も…
- 9 -

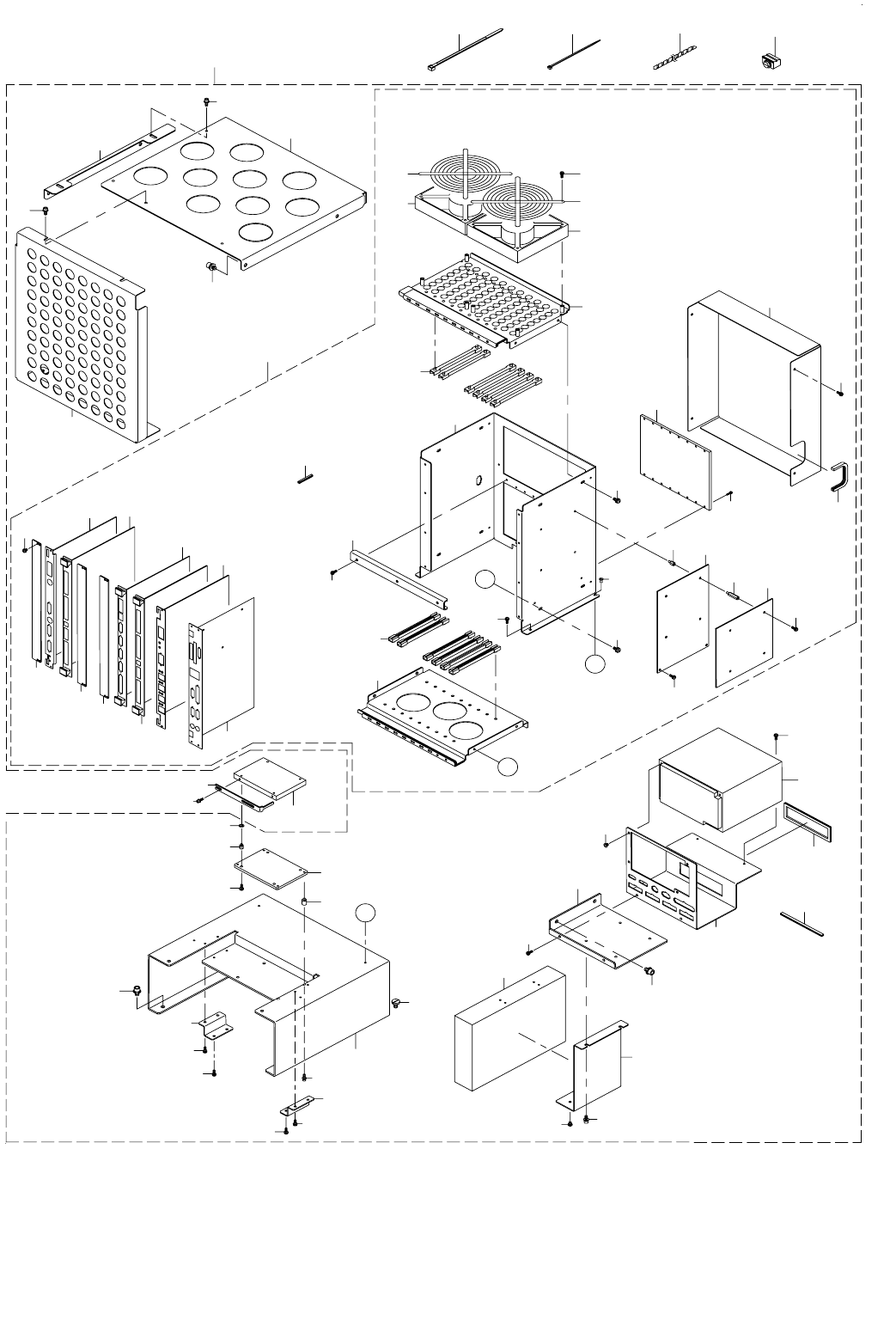

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
ベースフレーム電装関係（４）
2
19
9
29
30
31
31
6
17
17
6
17
13
16
37
25
41
41
35
34
32
36
23
39
27
31
17
A
A
37
32
7
26
24
18
21
3
4
5
11
40
19
53
52
20
48
47
45
43
43
43
B
B
22
1
31
47
8
9
51
12
12
14
15
17
33
38
49
50
10
42
42
44
54
55
63
62
28
61
5760
58
59
56
46
- 10 -
NOTE( 注記 ) #01....WHEN REPLACING THE CPU BOARD FROM CURRENT TYPE 40044475 TO NEW TYPE 40107372,
MUST BE REPLACE THE NEW SSD ASM 40109193 IN SAME TIME.
ＣＰＵ ボードを旧タイプ４００４４４７５から新タイプ４０１０７３７２に交換する
場合は、ＳＳＤ ＡＳＭ ４０１０９１９３も同時に交換してください。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-47058 CONTROL UNIT ASSY
コントロールユニット
1
2 400-47081 CTRL SUPPORT
コントロールサポート
(1)
3 400-47082 BATTERY SUPPORT
バッテリーサポート
(1)
4 400-63462 ATX BASE
ＡＴＸ ベース
(1)
5 400-63463 ATX BRACKET
ＡＴＸ ブラケット
(1)
6 400-63464 HDD SUPPORT
ＨＤＤ サポート
(2)
7 400-72706 FRONT TOP COVER_A
フロント トップ カバー Ａ
(1)
8 400-63476 FRONT COVER
フロントカバー
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
10 400-48006 ATX PSU
ＡＴＸ 電源
(1)
11 400-48007 BATTERY UNIT
バッテリユニット
(1)
12 400-48047 INCH SCREW
インチスクリュー
(8)
13 E1612-721-000 VIBROISOLATING RUBBER
防振ゴム
(4)
14 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
15 E3032-700-000 EXTENSION NIPPLE
エクステンション ニップル
(4)
16 400-11588 HDD WEIGHT PLATE
ＨＤＤ ウェイトプレート
(1)
17 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(10)
18 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(2)
19 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
20 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
21 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
22 400-47083 CTRL BOX ASSY
コントロールボックス組
(1)
23 400-47084 CTRL UNIT FRAME
コントロールユニットフレーム
(1)
24 400-47085 CTRL BASE L
コントロールベース Ｌ
(1)
25 400-47086 CTRL BASE U
コントロールベース Ｕ
(1)
26 400-47087 BACK BOAD BAR
バックボードバー
(1)
27 400-47088 CTRL REAR COVER
コントロールリアカバー
(1)
28 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(0.23)
29 HX-0035400-0N SPACER
スペーサ
(6)
30 HX-0035400-00 STUD
基板パーツ
(4)
31 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(12)
32 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
33 SL-4851091-SC SCREW
座金付きねじ
(16)
34 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
35 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
36 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
37 HX-0002600-00 GUIDE RAIL
ガイドレール
(12)
38 HX-0066900-00 GROMMET
グロメット
(0.4)
39 400-48002 CPCI BACK BOARD
ＣＰＣＩ バックボード
(1)
40
#01
401-07372 CPU BOARD
ＣＰＵ ボード
(1)
41 400-47702 CTRL UNIT FAN ASM
コントロールユニットファンモータ組
(1)
42 HM-0003300-20 FINGER GUARD
フィンガーガード
(2)
43 E1649-729-000 BRANK PANEL B
ブランクパネル Ｂ
(3)
44 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ ２．５ Ｌ ＝５
(6)
45 400-48003 IEEE1394 BOARD
ＩＥＥＥ １３９４ボード
(1)
46 401-49647 ETHER-MAIN PCB ASM
イーサメイン基板組
(1)
47 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ ＣＨ ポジションボード
(2)
48 400-47528 IP-X5 PCB ASM
ＩＰ − Ｘ ５基板 組図
(1)
49 400-48082 SUPER INPAUSE BOARD
ＳＵＰＥＲ ＩＮＰＡＵＳＥ ボード
(1)
50 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切換え器
(1)
51 400-72707 FRONT TOP COVER B
フロント トップ カバー Ｂ
(1)
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
53 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
54 HX-0009600-00 GROMMET
エッジングブッシュ
(0.25)
55 HX-0009600-0A GROMMET
エッジングブッシュ
(0.17)
56 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(4)
57 EA-9500B01-00 CABLE BAND
束線バンド
3
58 HX-0031400-00 SPIRAL TABE
スパイラルチューブ
0.15
59 HK-0122900-0G CONNECTOR
コネクタ
2
60 HX-0006500-0A CABLE CLIP
束線バンド
1
61
#01
401-09193 ENVIRONMENT SYSTEM 132 ASM
環境ディスク組１３２（システム＆データ）
1
62 400-57003 HDD BRACKET
ＨＤＤ ブラケット
1
63 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト M3 L=6
2
- 11 -

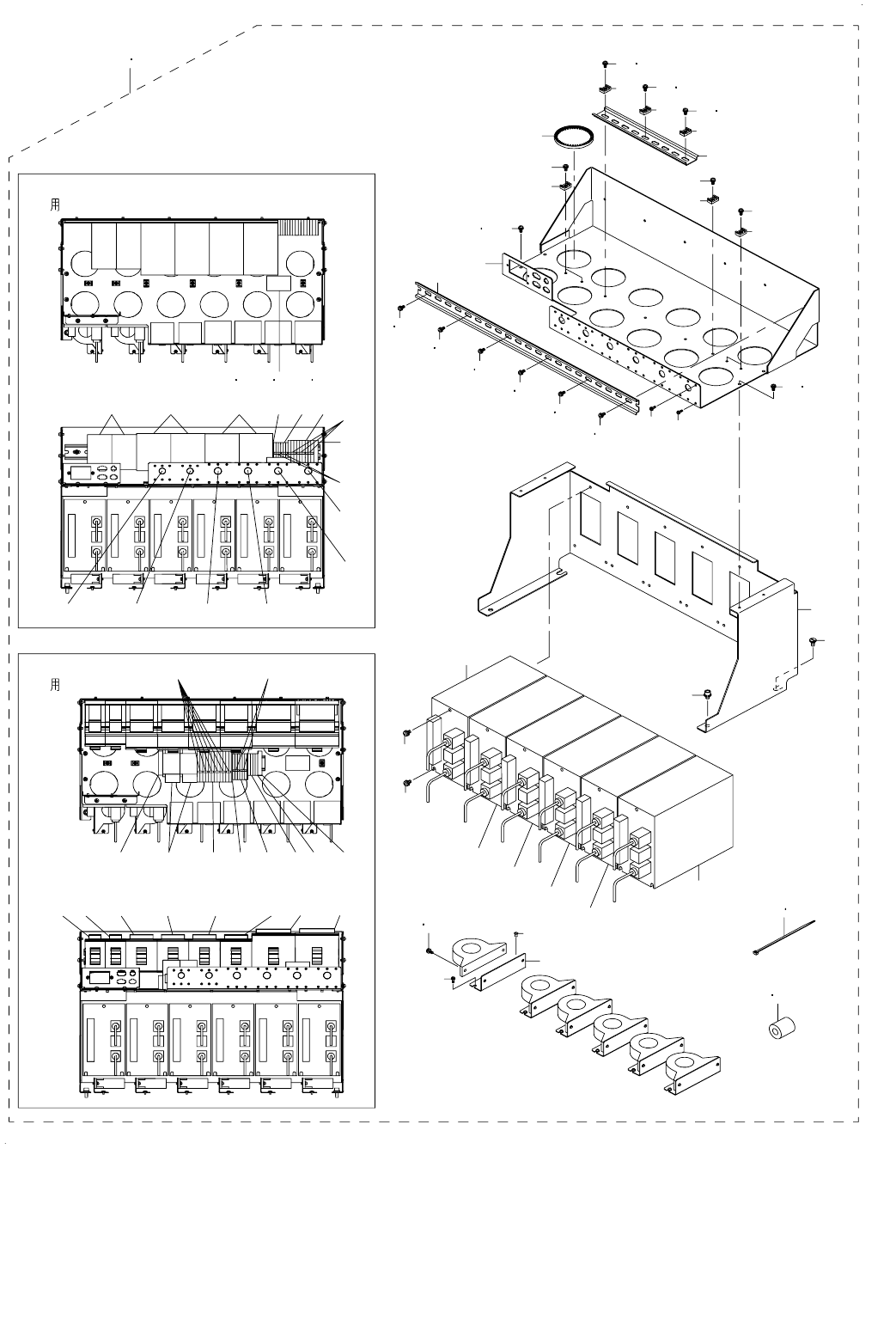

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係（５）
3
5
12
5
12
6
5
12
5
12
5
12
5
12
5
12
5
12
4
5
12 17 18
13
13
14
15
16
29
29
30
30
30
30
5
21
41
5
21
41
41
5
21
41
21
39
40
21
41
242332
3434 35 35
36
35
26
8
13
11
26
36
26
35
262525
41
21
31
14
22
1920
42
27 2828
4344
38
37
FOR ST
ST
9 10
1
2
FOR EN
EN
7 45
33
46
47
44
49
48
