- 25 - 13. COVER COMPONENTS (4) カバー関係（４） 4 4 4 4 4 5 5 5 5 6 10 39 11 11 10 11 10 40 11 10 38 12 12 18 15 17 16 18 15 16 17 14 13 14 13 20 20 19 19 19 19 1 2 2 3 2 1 2 1 2 2 3 4 4 8 8 9 8 7 4 38 8 3 20 A A 20 B C D B C D…
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-70382 COVER HINGE R
カバーヒンジ Ｒ
4
2 400-83362 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
1
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
24
4 400-47190 HOLDER BRACKET
ホルダーブラケット
1
5 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
6 400-46640 USB BRACKET
ＵＳＢ ブラケット
1
7 400-46641 USB BOX
ＵＳＢ ボックス
1
8 HX-0029400-00 FIXED BASE
固定ベース
2
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
10 SL-6061292-TN SCREW
座金付き六角穴ボルト
3
11 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
4
12 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
12
13 400-47191 FBC BRACKET
ＦＢＣ ブラケット
2
14 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
15 E5158-715-000 MAGNET CATCH
マグネットキャッチ
4
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
17 400-47192 CATCH BRACKET
キャッチブラケット
2
18 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
4
19 400-47193 COVER FB_A
ＦＢ Ａ カバー
4
20 SL-6061292-TN SCREW
座金付き六角穴ボルト
16
21 HM-0003300-30 FAN GUARD
ファンガード
3
22 400-63517 COVER FB B SILVER
カバー ＦＢ Ｂ シルバー
4
23 400-72531 TROLLEY NOTICE LABEL
トロリー脱着注意ラベル
4
24 400-47160 COVER RB C
カバー ＲＢ Ｃ
1
25 400-63520 COVER FB C
カバー ＦＢ Ｃ
1
26 400-47290 AUTO DRAIN SET ASM
オートドレインセット組
1
27 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
28 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
29 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チユ−ブ
(0.2)
30 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
32
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
8
32 400-47181 COVER SB R
カバー ＳＢ Ｒ
1
33 400-65399 BASE FAN SR ASM
ベースファン ＳＲ 組
1
34 400-47216 COVER SB L
カバー ＳＢ Ｌ
1
35 400-65393 BASE FAN SL ASM
ベースファン ＳＬ 組
1
36 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
16
37 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
12
38 400-47182 COVER SB A
カバー ＳＢ Ａ
1
39 400-47183 COVER SB C
カバー ＳＢ Ｃ
1
40 400-47184 COVER SB B
カバー ＳＢ Ｂ
2
41 400-70381 COVER HINGE L
カバーヒンジ Ｌ
4
42
#01
HK-0429901-4A CAP
キャップ
2
43 400-63524 HINGE SUPPORT
ヒンジサポート
4
44 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
45 400-00497 I/F PANEL L
Ｉ ／ Ｆ パネル Ｌ
2
46 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
8
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
48 400-47187 IF PANEL R BRACKET
ＩＦ パネル Ｒ ブラケット
1
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
50 400-47188 IF PANEL L BRACKET
ＩＦ パネル Ｌ ブラケット
1
51 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
52 SL-4033591-SC SCREW M3X35
セムスねじ
12
53 400-70383 COVER LS
カバー ＬＳ
1
54 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
55 168-70206 GRAVITY SEAL
荷重中心シール
2
56 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
2
57 HX-0066000-00 DUST COVER
ダストカバー
1
58 L800E-821-0A0 POWER ON LAMP 200V CABLE ASM
パワーオンランプ２００ Ｖ 束線組
1
59 L804E-921-0A0 POWER ON LAMP 400V CABLE ASM
パワーオンランプ４００ Ｖ 束線組
1
60 HM-0010100-10 FILTER
フィルター
3
61 HX-0009600-00 GROMMET
エツジングブッシュ
0.6
62 400-01512 COVER STUD YF
カバースタッド ＹＦ
8
63 168-70206 GRAVITY SEAL
荷重中心シール
1
64 400-47229 STOPPER RUBBER
ストッパーラバー
2
65 400-47194 COVER_FB_B
ＦＢ Ｂ カバー
4
66 400-47197 FBB_BRACKET
ＦＢＢ ブラケット
4
- 25 -

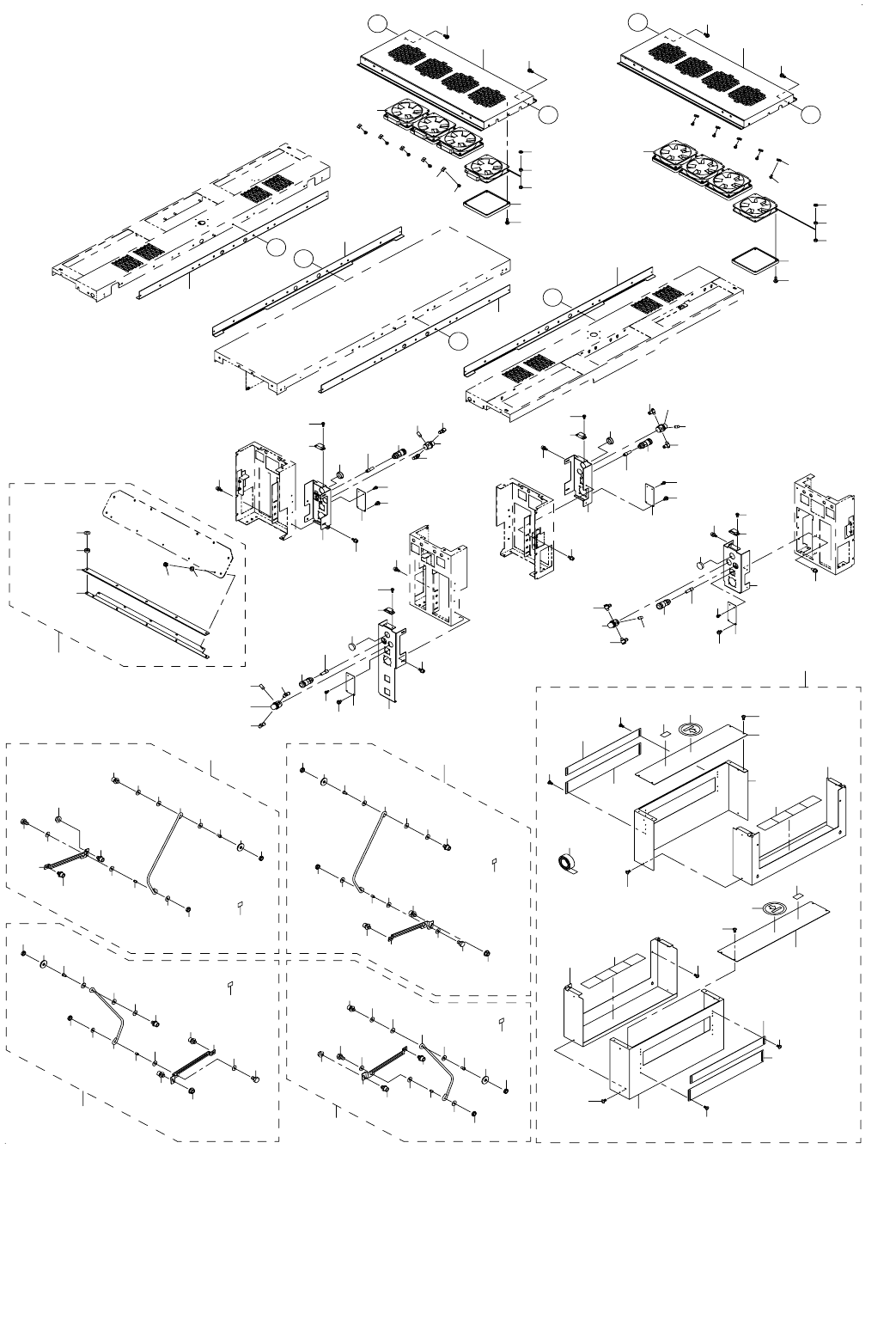

13.COVER COMPONENTS (4)
カバー関係（４）
4
4
4
4
4
5
5
5
5
6
10
39
11
11
10
11
10
40
11
10
38
12
12
18
15
17
16
18
15
16
17
14
13
14
13
20
20
19
19
19
19
1
2
2
3
2
1
2
1
2
2
3
4
4
8
8
9
8
7
4
38
8
3
20
A
A
20
B
C
D
B
C
D
2
28
32
34
35
33
31
30
34
29
29
29
29
29
29
28
29
27
27
35
26
9
7
2
9
7
1
3
7
9
23
24
24
23
25
22
21
37
37
6
6
37
6
37
75
75
57
58
44
45
47
50
51
54
52
55
52
52
56
60
73
43
67
71
72
61
47
69
63
64
64
64
62
65
66
65
66
62
64
64
64
63
72
71
61
69
69
67
68
60
56
47
45
44
47
52
52
55
52
54
51
50
29
69
41
59
70
46
70
41
59
73
68
74
74
74
74
49
49
46
53
53
48
48
42
42
42
33
31
30
29
43
42
36
36
