- 47 - 24.HEAD RELATED COMPONENTS (2) ヘッド周り関係（２） 6 94 27 27 117 38 23 36 36 51 43 25 25 45 47 47 48 49 50 58 34 35 7 8 7 8 14 115 70 70 70 114 114 114 93 28 28 27 29 30 116 23 4 65 60 66 63 64 67 68 1 39 16 17 118 97 96 …
- 46 -
NOTE( 注記 ) #01....FOR LEFT SIDE 左側用
#02....FOR RIGHT SIDE 右側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 HX-0066900-0A GROMMET
グロメット
0.012
2 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
32
3 400-47357 HTP_POLE_A
ＨＴＰ ポール Ａ
4
4 EA-9500B01-00 CABLE BAND
束線バンド
16
5 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
6 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
16
7 400-47320 MAIN COVER
メインカバー
4
8 400-56897 HEAD COVER SHEET
ヘッドカバーシート
4
9 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
24
10 400-47321 MAIN BASE
メインベース
4
11 400-41221 Z06 LOW-HEAD M4-8
低頭ねじ Ｍ ４−８
4
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
12
13 HK-0757001-80 CONNECTOR
コネクタ
16
14 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
32
15 HX-0034400-00 HARNESS PARTS
束線パーツ
20
16 HX-0029400-00 FIXED BASE
固定ベース
8
17 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
24
18 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
28
19 HX-0029400-00 FIXED BASE
固定ベース
16
20 HX-0034400-00 HARNESS PARTS
束線パーツ
8
21 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
48
22 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
24
23 400-47351 HEAD CABLE GUIDE
ヘッドケーブルガイド
4
24 HX-0005500-0A RUBBER BUSHING A
ゴム ブッシュ Ａ
32
25 400-47506 HEAD-MAIN PCB ASM
ＨＥＡＤ − ＭＡＩＮ 基板組
4
26 400-47362 FC CASE
ＦＣ ケース
4
27 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
28 SL-6051292-TN BOLT
座金付き六角穴ボルト
8
29 400-47312 FC CASE NUT PLATE
ＦＣ ケースナットプレート
4
30 L153E-321-000 FC RUBBER
ＦＣ ルーバー
12
31 400-47327 CB BASE T
ＣＢ ベース Ｔ
4
32 400-47315 CB BASE PLATE L
ＣＢ ベースプレート Ｌ
4
33 400-47316 CB BASE PLATE R
ＣＢ ベースプレート Ｒ
4
34 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
16
35 SL-6051292-TN BOLT
座金付き六角穴ボルト
40
36 HX-0034400-00 HARNESS PARTS
束線パーツ
8
37 SL-6030692-TN BOLT
座金付き六角穴ボルト
8
38 HX-0029400-00 FIXED BASE
固定ベース
12
39 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
12
40 400-47328 CB SUPPORT T
ＣＢ サポート Ｔ
4
41 SL-6051292-TN BOLT
座金付き六角穴ボルト
24
42 400-47329 CB SUPPORT SHEET T
ＣＢ サポートシート Ｔ
4
43 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
44
#01
400-90543 ZT_DRIVER_SUPPORT_A_3_ASM
ＺＴ ドライバサポート Ａ ３組
2
45
#02
400-90553 ZT_DRIVER_SUPPORT_A_1_ASM
ＺＴ ドライバサポート Ａ １組
2
46 400-47343 ZT DRIVER SUPPORT
ＺＴ ドライバサポート
(1)
47 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
48 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
49 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
50 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
(1)
51 HX-0067100-0A GROMMET
グロメット
(0.166)
52 EA-9500B01-00 CABLE BAND
束線バンド
(1)
53 400-90544 ZT_DRIVER_SUPPORT_B_2_ASM
ＺＴ ドライバサポート Ｂ ２組
4
54 400-47343 ZT DRIVER SUPPORT
ＺＴ ドライバサポート
(1)
55 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
56 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
57 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
58 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
(1)
59 HX-0067100-0A GROMMET
グロメット
(0.05)
60 EA-9500B01-00 CABLE BAND
束線バンド
(1)
61
#01
400-90545 ZT_DRIVER_SUPPORT_B_1_ASM
ＺＴ ドライバサポート Ｂ １組
2
62
#02
400-90554 ZT_DRIVER_SUPPORT_B_3_ASM
ＺＴ ドライバサポート Ｂ ３組
2
63 400-47343 ZT DRIVER SUPPORT
ＺＴ ドライバサポート
(1)
64 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
65 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
66 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
67 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
(1)
68 HX-0067100-0A GROMMET
グロメット
(0.05)
69 EA-9500B01-00 CABLE BAND
束線バンド
(1)
- 47 -

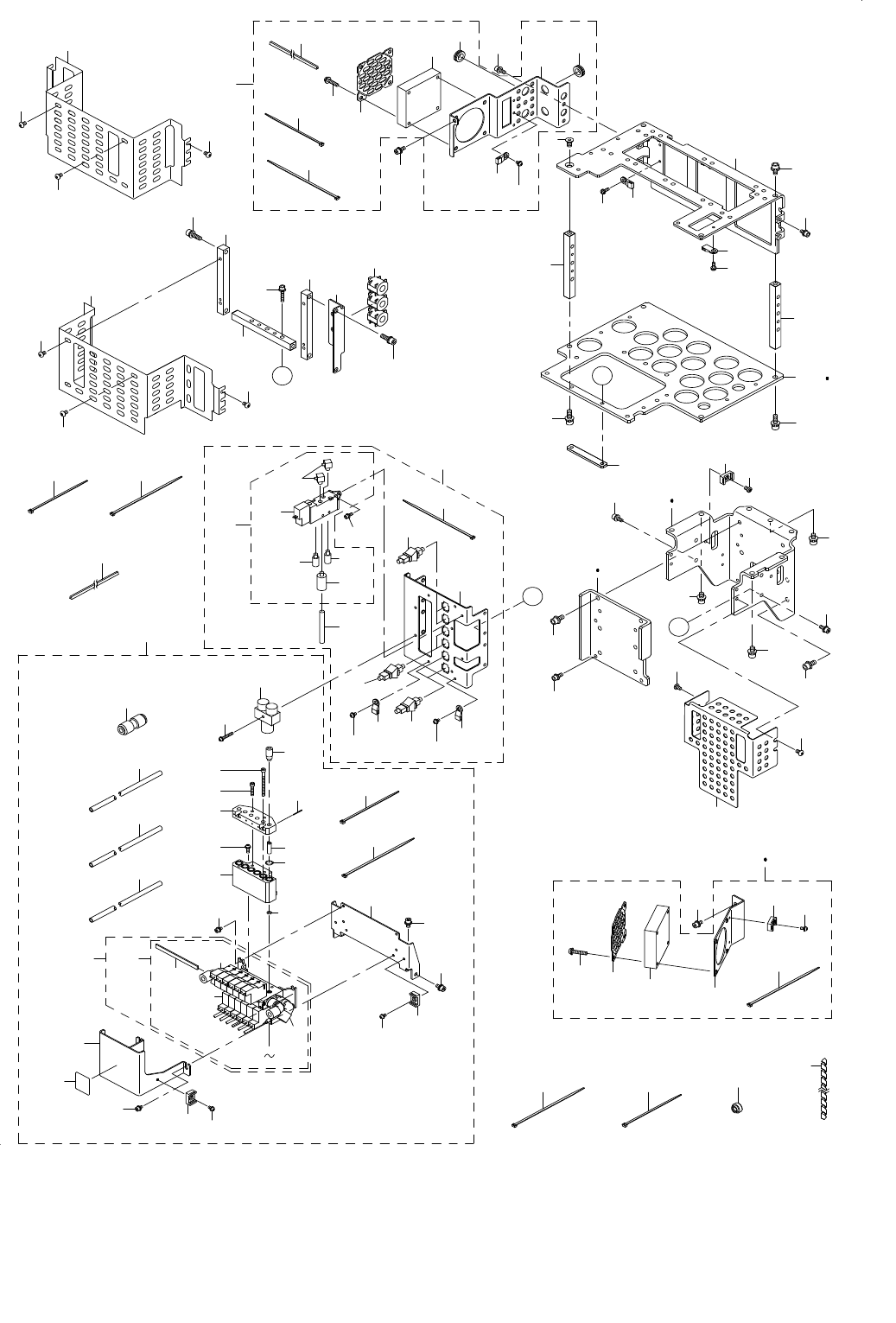

24.HEAD RELATED COMPONENTS (2)
ヘッド周り関係（２）
6
94
27
27
117
38
23
36
36
51
43
25
25
45
47
47
48
49
50
58
34
35
7
8
7
8
14
115
70
70
70
114
114
114
93
28
28
27
29
30
116
23
4
65
60
66
63
64
67
68
1
39
16
17
118
97
96
24
118
3
11
12
37
33
5
53
54
A
B
46
55
74
73
74
91
106
109
110
102
108
101
103
107
105
104
88
72
13
95
98
99
100
15
56
112
113
30
71
81
86
79
78
80
77
75
90
89
111
92
87
91
76
26
31
52
44
42
2
69
5710
61 62
59
13
13
55
55
9
20
18 19
B
21
22
A
41
32
40
- 48 -
NOTE( 注記 ) #01....FOR LF,RR 左フロント、右リア用
#02....FOR RF,LR 右フロント、左リア用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EA-9500B01-00 CABLE BAND
束線バンド
156
2 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
100
3 400-47322 HEAD TOP PLATE
ヘッドトッププレート
4
4 SL-6051092-TN BOLT
座金付き六角穴ボルト
12
5 SM-1051052-TN SCREW
皿ねじ Ｍ５ Ｌ＝１０
4
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
7 HX-0034400-00 HARNESS PARTS
束線パーツ
16
8 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
16
9 400-90294 HEAD_NUT_PLATE
ヘッドナットプレート
4
10 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
24
11
#01
400-90291 HEAD_TOP_PLATE_BASE_L
ヘッドトッププレートベースＬ
2
12
#02
400-90300 HEAD_TOP_PLATE_BASE_R
ヘッドトッププレートベースＲ
2
13 SL-6051092-TN BOLT
座金付き六角穴ボルト
28
14 HX-0029400-00 FIXED BASE
固定ベース
8
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
8
16
#01
400-90296 HEAD_TOP_PLATE_STAND_L
ヘッドトッププレートスタンドＬ
2
17
#02
400-90297 HEAD_TOP_PLATE_STAND_R
ヘッドトッププレートスタンドＲ
2
18
#01
400-90736 WASHER_PLATE_L
ワッシャプレート_L
2
19
#02
400-90737 WASHER_PLATE_R
ワッシャプレート_R
2
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
8
21 SL-6041092-TN SCREW
座金付き六角穴ボルト
24
22 SL-6052092-TN SCREW
座金付き六角穴ボルト
8
23 SL-6041092-TN SCREW
座金付き六角穴ボルト
12
24 400-47313 CONNECTOR COVER
コネクタカバー
4
25 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
16
26 HX-0066900-00 GROMMET
グロメット
0.004
27 400-47357 HTP POLE A
ＨＴＰポールＡ
20
28 400-90293 HTP_POLE_B
ＨＴＰポールＢ
8
29 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
8
30 SL-6052092-TN SCREW
座金付き六角穴ボルト
16
31 400-90546 DRIVER FAN BASE ASM
ドライバファンベース組
4
32 HX-0066900-00 GROMMET
グロメット
(0.05)
33 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ４ Ｌ＝２５
(4)
34 HX-0034400-00 HARNESS PARTS
束線パーツ
(3)
35 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(3)
36 HX-0005500-0A RUBBER BUSHING A
ゴム ブッシュ Ａ
(4)
37 400-66152 Y_FAN_GUARD_C
ＹファンガードＣ
(1)
38 400-47330 FAN BASE
ファンベース
(1)
39 400-48271 HEAD FAN CABLE ASM
ヘッドファンケーブル組
(1)
40 EA-9500B01-00 CABLE BAND
束線バンド
(3)
41 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(2)
42 400-90540 POWER CON BASE ASM
パワーコネクタベース組
4
43 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
44 400-90541 NOZZLE UP SV M ASM
ノズルＵＰ ＳＶメカ組
(1)
45 400-46535 CHECK VALVE
チェックバルブ
(1)
46 PJ-0460525-01 ELBOW
バーブエルボ
(2)
47 PX-0505010-00 SILENCER
消音器
(2)
48 400-47982 NOZZLE UP SV ASM
ノズルＵＰ ＳＶ組
(1)
49 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(8)
50 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(15.2)
51 400-90295 POWER_CON_BASE
パワーコネクタベース
(1)
52 400-48287 Z1-Z2 MOTOR EXTENSION CABLE ASM
Ｚ１−Ｚ２ モータ延長ケーブル組
(1)
53 400-48288 Z3-Z4 MOTOR EXTENSION CABLE ASM
Ｚ３−Ｚ４ モータ延長ケーブル組
(1)
54 400-48289 Z5-Z6 MOTOR EXTENSION CABLE ASM
Ｚ５−Ｚ６ モータ延長ケーブル組
(1)
55 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(3)
56 HX-0034400-00 HARNESS PARTS
束線パーツ
(3)
57 EA-9500B01-00 CABLE BAND
束線バンド
12
58 400-45554 INSULATION TAPE
絶縁テープ
4
59 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
1.2
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
61
#01
400-90542 OCC FAN BRACKET L ASM
ＯＣＣファンブラケットＬ組
2
62
#02
400-90552 OCC FAN BRACKET R ASM
ＯＣＣファンブラケットＲ組
2
63 HX-0029400-00 FIXED BASE
固定ベース
(1)
64 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
65 400-63532 OCC FAN BRACKET
ＯＣＣファンブラケット
(1)
66 SL-4042091-SC SCREW M4X0.7 L=20
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝２０
(4)
67 400-65162 OCC FAN CABLE ASM
ＯＣＣファンケーブル組
(1)
68 400-66152 Y_FAN_GUARD_C
ＹファンガードＣ
(1)
69 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
70 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
32
71 400-47325 HEAD TOP COVER L
ヘッドトップカバーＬ
8
72 400-46820 SV VALVE ASSY
ＳＶ組
4
73 400-46833 SV SUPPORT A
ＳＶサポートＡ
(1)
74 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
75 400-47589 SOLENOID VALVE ASSY
ソレノイドバルブ組
(1)
76 400-46835 SOLENOID_VALVE
ソレノイドバルブ
(1)
77 400-68171 EXHAUST FILTER
エグゾーストフィルタ
(1)
78 400-68169 SOLENOID VALVE V
ソレノイドバルブ＿バキューム
(6)
79 400-68172 ELBOW
エルボ
(4)
80 400-68170 SOLENOID VALVE B
ソレノイドバルブ＿ブロー
(6)
81 400-48279 Z1 PRESSURE SENSOR ASM
Ｚ１ ＰＲＥＳＳＵＲＥセンサー組
(1)
82 400-48280 Z2 PRESSURE SENSOR ASM
Ｚ２ ＰＲＥＳＳＵＲＥセンサー組
(1)
83 400-48281 Z3 PRESSURE SENSOR ASM
Ｚ３ ＰＲＥＳＳＵＲＥセンサー組
(1)
84 400-48282 Z4 PRESSURE SENSOR ASM
Ｚ４ ＰＲＥＳＳＵＲＥセンサー組
(1)
85 400-48283 Z5 PRESSURE SENSOR ASM
Ｚ５ ＰＲＥＳＳＵＲＥセンサー組
(1)
86 400-48284 Z6 PRESSURE SENSOR ASM
Ｚ６ ＰＲＥＳＳＵＲＥセンサー組
(1)
87 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(2)
88 PJ-3010405-05 HALF UNION
ハーフユニオン
(6)
89 400-92687 HEAD_COVER
ヘッドカバー
(1)
90 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
91 HX-0029400-00 FIXED BASE
固定ベース
(4)
92 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(2)
93 EA-9500B01-00 CABLE BAND
束線バンド
(1)
94 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(2)
95 PJ-3030800-02 STRAIGHT
異径ストレート
(2)
96 PJ-3080800-01 UNION, Y
異径ユニオン ワイ
(1)
97 SL-4032081-SC SCREW M3 L=20
座金付きなべ小ねじ Ｍ３ Ｌ＝２０
(1)
98 BT-0600402-EA OIL TUBE
チューブ
(0.8)
99 BT-0600401-EB TUBE
チューブ
(2)
100 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(1.06)
101 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
102 400-47335 FILTER BOX U
フィルタボックスＵ
(1)
103 400-47336 FILTER BOX L
フィルタボックスＬ
(1)
104 SM-6034002-TN SCREW M3 L=40
六角穴ボルト Ｍ３ Ｌ＝４０
(2)
105 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(2)
106 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(2)
107 400-60551 FILTER SET PIN
フィルタセットピン
(6)
108 400-46058 O RING F1
ＯリングＦ１
(6)
109 400-46059 O RING F2
ＯリングＦ２
(6)
110 E3052-729-000 FILTER
フィルタ
(6)
111 E3858-715-000 SEAL
手触れ禁止シール
(1)
112 400-90292 HEAD_CORE_BASE
ヘッドコアベース
4
113 HN-0021000-00 CORES
フェライトクランプ
12
114 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
32
115 400-47326 HEAD TOP COVER R
ヘッドトップカバーＲ
8
116 SL-6051492-TN BOLT
座金付き六角穴ボルト
12
117 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
4
118 SL-6041092-TN SCREW
座金付き六角穴ボルト
16
