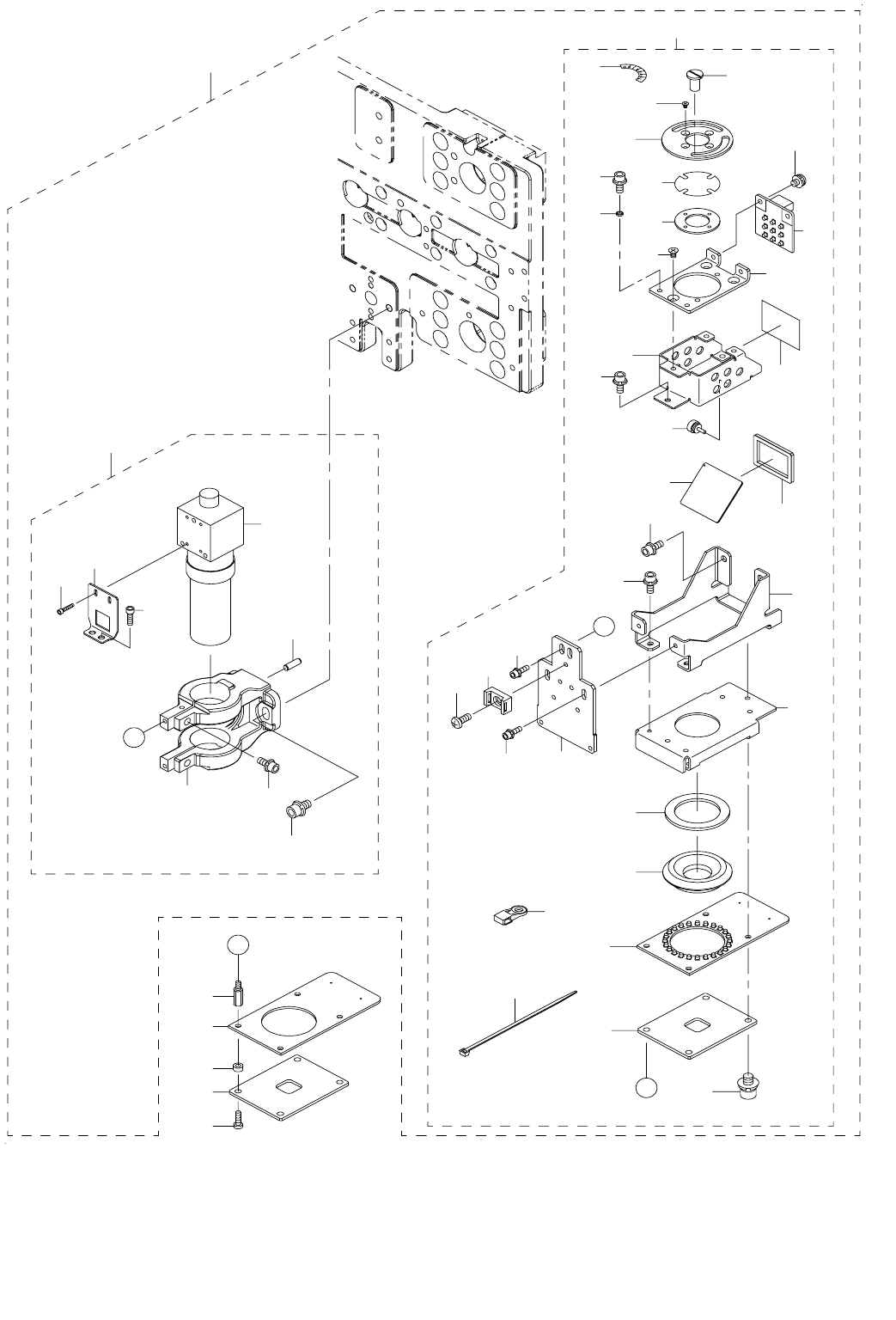

25.OCC COMPONENTS
ＯＣＣ 関係
20
36
39
44
34
21
23
24
25
26
27
29
31
32
33
40
41
42
43
22
28
30
38
11
2
35
12
1
3
5
6
7
4
10
8
17
9
24
A
A
13
14
15
16
37
19
18
45
47
46
48
49
A
A
- 50 -
NOTE( 注記 ) #01....FOR LIGHTING UNIT FOR SOLDER はんだ認識照明用
RECOGNITION
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46819 OCC ASSY
ＯＣＣ 組
4
2 400-46815 OCC LENS ASSY
ＯＣＣ レンズ組
(1)
3 400-47573 CAMERA LENS ASSY
カメラ レンズ組
(1)
4 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ ２ Ｌ ＝３
(2)
5 400-46805 CCD BRACKET
ＣＣＤ ブラケット
(1)
6 400-46839 OCC LENS BRACKET
ＯＣＣ レンズブラケット
(1)
7 PH-0400062-C0 PIN
平行ピン φ ４ Ｌ ＝６
(2)
8 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
9 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
10 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ ＝６
(1)
11 400-46816 OCC LIGHT ASSY
ＯＣＣ ライト組
(1)
12 400-15962 OCC LABEL
ＯＣＣ ラベル
(1)
13 HX-0029400-00 FIXED BASE
固定ベース
(1)
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
15 400-46844 OCC LIGHT SUPPORT
ＯＣＣ ライトサポート
(1)
16 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
17 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
18 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
19 EA-9500B01-00 CABLE BAND
束線バンド
(1)
20 400-46843 OCC LIGHT BRACKET
ＯＣＣ ライトブラケット
(1)
21 400-13949 LIGHT FILTER U SUPPORT
ライトフィルタ Ｕ サポート
(1)
22 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
23 400-15847 OCC COLLAR
ＯＣＣ カラー
(1)
24 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1)
25 SM-1020301-SN SCREW
皿ねじ Ｍ ２ Ｌ ＝３
(4)
26 400-43896 LENS FILTER
レンズフィルター
(1)
27 400-13948 GUIDE PLATE
ガイドプレート
(1)
28 400-13944 ROTARY BASE
ロータリーベース
(1)
29 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(3)
30 400-47512 OCC C LIGHT PCB ASM
ＯＣＣ Ｃ ライト基板組
(1)
31 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
32 400-44028 MIRROR BOX
ミラーボックス
(1)
33 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
34 118-04606 RUBBER PLUG
布台防振ゴム
(10)
35 400-43895 LIGHT DIFFUSER
ライトディフューザ
(1)
36 400-14037 BEAM SPRITTER
ビームスプリッタ
(1)
37 400-13943 PRISM COVER
プリズムカバー
(1)
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
39 400-01225 HOLD RUBBER
ホールドラバー
(1)
40 400-14042 PRISM
プリズム
(1)
41 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
(1)
42 400-14043 PRISM BASE
プリズムベース
(1)
43 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
44 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
45
#01
400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
4
46
#01
HX-0035400-0D BASE PARTS
基板パーツ
8
47
#01
400-14043 PRISM BASE
プリズムベース
4
48
#01
HX-0033500-0G SPACER
スペーサ
8
49
#01
400-32433 LOW HEAD SCREW M3 10
低頭六角穴付きボルト
8
- 51 -

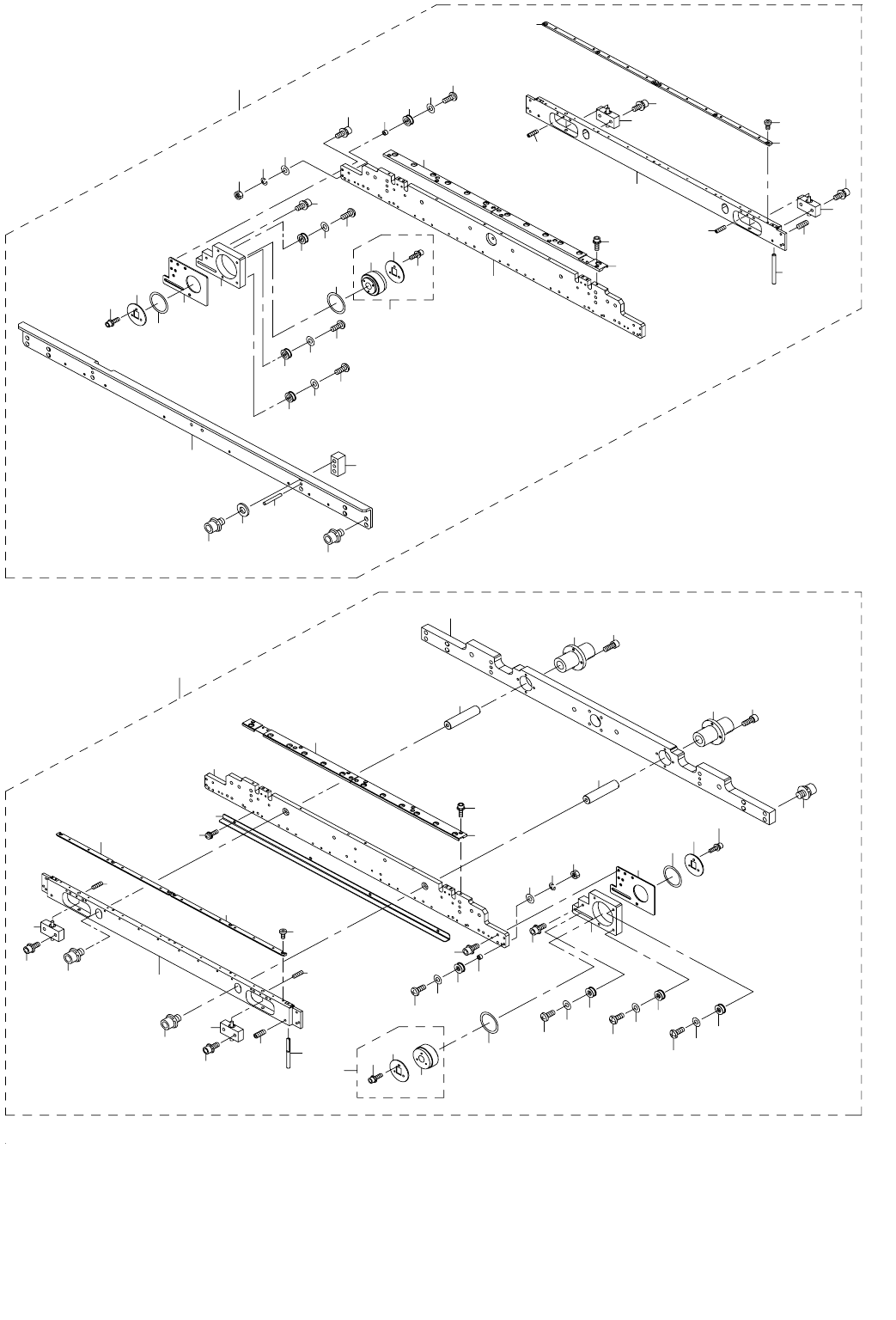

26.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
2
3
4
3
5
8
7
9
15
6
13
14
16
19
17
20
12
24
22
21
22
21
18
21
22
22
21
26
23
23
25
27
28
29
30
32
31
34
33
37
39
10
11
1
54
54
53
53
52
51
51
49
45
43
44
42
82
55
58
59
60
61
64
65
65
64
66
66
64
65
64
65
67
68
69
70
71
72
77
75
74
76
36
80
81
57
56
47
46
81
47
56
50
57
34
73
63
62
35
38
41
48
6
4
79
78
77
40
