- 53 -

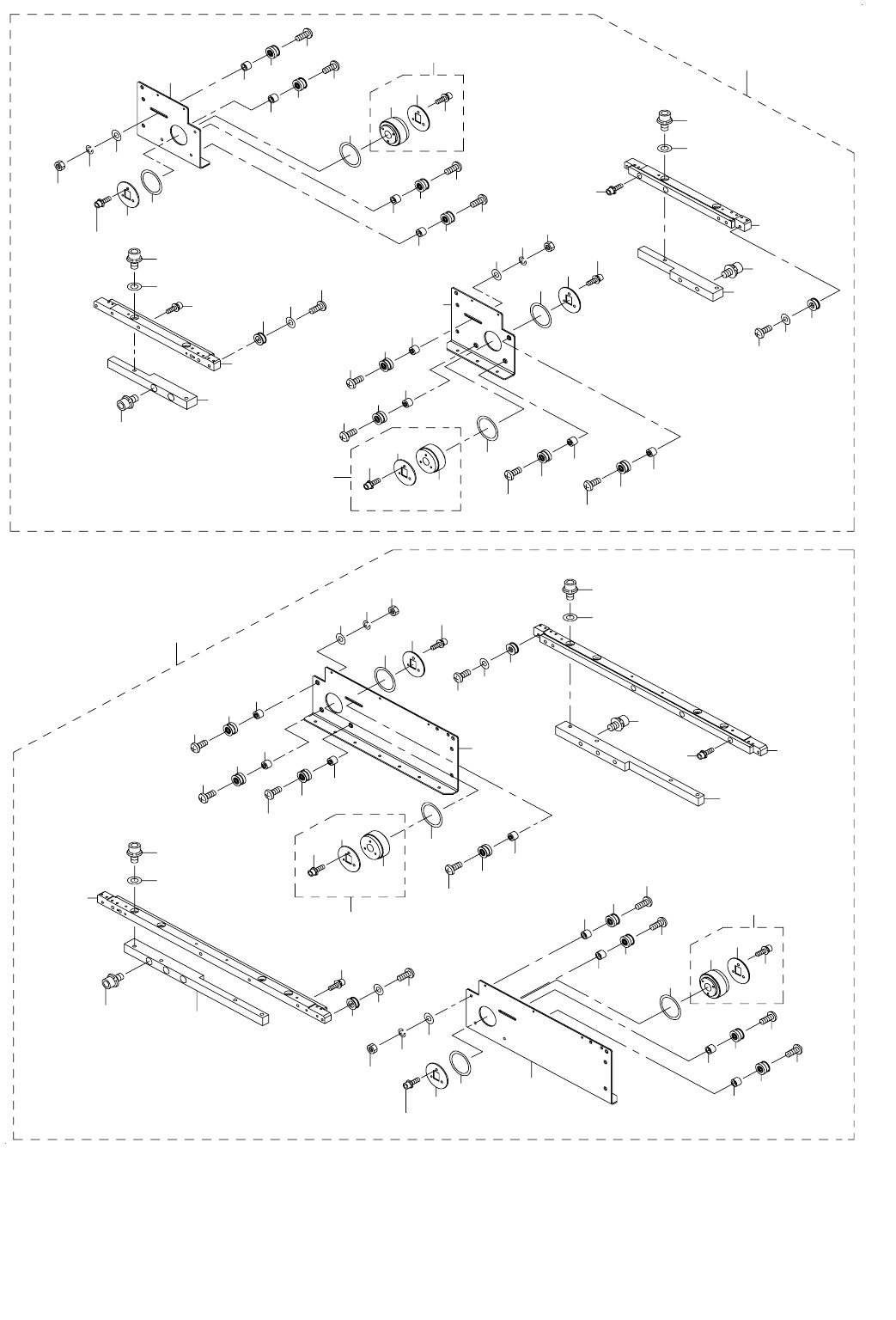

27.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
9
11
7
11
10
12
13
16
14
15
15
14
16
17
14
15
15
14
16
10
12
13
18
19
20
5
25
26
27
22
23
24
25
21
23
25
24
18
19
20
15
17
15
16
14
15
14
16
23
25
22
24
14
15
16
14
3
2
2
1
6
4
6
4
8
8
38
50
49
49
48
48
50
36
33
39
37
42
33
35
32
33
32
34
32
34
53
54
52
45
46
47
52
44
42
39
37
54
52
53
33
34
33
32
35
33
32
34
46
52
45
47
32
33
34
32
44
40
51
41
40
51
29
30
31
43
31
30
29
32
33
34
28
21
- 54 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46858 CONVEYOR RAIL J ASM
コンベアレール Ｊ 組
2
2 SL-6031692-TN SCREW
座金付き六角穴ボルト
(4)
3 400-46917 RAIL PLATE J-A
レールプレートＪ−Ａ
(1)
4 SM-6052002-TN BOLT
六角穴ボルト
(4)
5 400-46918 RAIL PLATE J-B
レールプレートＪ−Ｂ
(1)
6 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(4)
7 400-46919 CONVEYOR RAIL J-A
コンベアレールＪ−Ａ
(1)
8 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
9 400-46920 CONVEYOR RAIL J-B
コンベアレールＪ−Ｂ
(1)
10 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(4)
11 400-46922 RAIL SUPPORT J
レールサポート Ｊ
(2)
12 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
13 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
14 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ（組）
(8)
15 400-46933 PULLEY SPACER A
プーリスペーサ Ａ
(8)
16 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(6)
17 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
18 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
19 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
20 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
21 400-46868 DRIVE PULLEY ASM
ドライブプーリ組
(2)
22 400-46942 DRIVE PULLEY
ドライブプーリ
(1)
23 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
24 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
25 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(4)
26 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
27 SL-6030892-TN SCREW
座金付き六角穴ボルト
(6)
28 400-46859 CONVEYOR RAIL IN-OUT ASM
コンベアレール ＩＮ − ＯＵＴ 組
2
29 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
30 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
31 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
32 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(8)
33 400-46933 PULLEY SPACER A
プーリスペーサ Ａ
(8)
34 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(6)
35 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
36 400-46927 RAIL PLATE IN-OUT A
レールプレート ＩＮ − ＯＵＴ Ａ
(1)
37 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
38 400-46928 RAIL PLATE IN-OUT B
レールプレート ＩＮ − ＯＵＴ Ｂ
(1)
39 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
40 SL-6031692-TN SCREW
座金付き六角穴ボルト
(6)
41 400-46929 CONVEYOR RAIL IN-OUT A
コンベアレール ＩＮ − ＯＵＴ Ａ
(1)
42 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
43 400-46930 CONVEYOR RAIL IN-OUT B
コンベアレール ＩＮ − ＯＵＴ Ｂ
(1)
44 400-46868 DRIVE PULLEY ASM
ドライブプーリ組
(2)
45 400-46942 DRIVE PULLEY
ドライブプーリ
(1)
46 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
47 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
48 SM-6052002-TN BOLT
六角穴ボルト
(6)
49 400-46932 RAIL SUPPORT IN-OUT
レールサポート ＩＮ − ＯＵＴ
(2)
50 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(6)
51 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
52 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(4)
53 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
54 SL-6030892-TN SCREW
座金付き六角穴ボルト
(6)
- 55 -
28.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
4
5
6
9
10
19
12
13
15
17
16
11
2
20
18
66
67
68
24
25
26
27
28
7
30
29
34
31
32
33
35
36
37
42
40
39
38
41
43
49
46
47
50
51
1
52
53
54
55
63
57
60
58
61
64
65
65
64
66
67
68
44
21
22
23
69
70
69
70
18
5
4
A
A
3
3
71
72
73
74
76
76
75
56
75
56
59
45
14
48
62
77
77
8
