Intelligent Tape Feeder 操作手册 6.2 8 mm ～ 104 mm 编带供料器的驱动齿轮部的 清扫 Page 6-10 INTF-C-OME06-A01-11 3 用镊子等工具取出芯片。 ∗ 下图所示位置容易造成芯片①卡住现 象。 ∗ 这里是对 R 侧进行说明。 以下是 3 个齿轮 (A: 上侧导入齿轮、 B: 下侧导入齿轮、 C: 锥齿轮 ) 的拆卸、 清扫和润滑脂添加、还原作业的步骤 。 4 【齿轮 A 的…
Intelligent Tape Feeder
操作手册
6.2 8 mm
～
104 mm
编带供料器的驱动齿轮部的清扫
INTF-C-OME06-A01-11 Page 6-9
6.2 8 mm
～
104 mm
编带供料器的驱动齿轮部的清扫
6.2.1
导入齿轮部的清扫步骤
以下项目请按照
1
个月
1
次的频次实施。
【是
8 mm
的编带供料器时】
要求
要除去卡入的芯片而拆下了盖时，作业时请注意不要将异物混入供料器内部及注意不要
碰断电线。

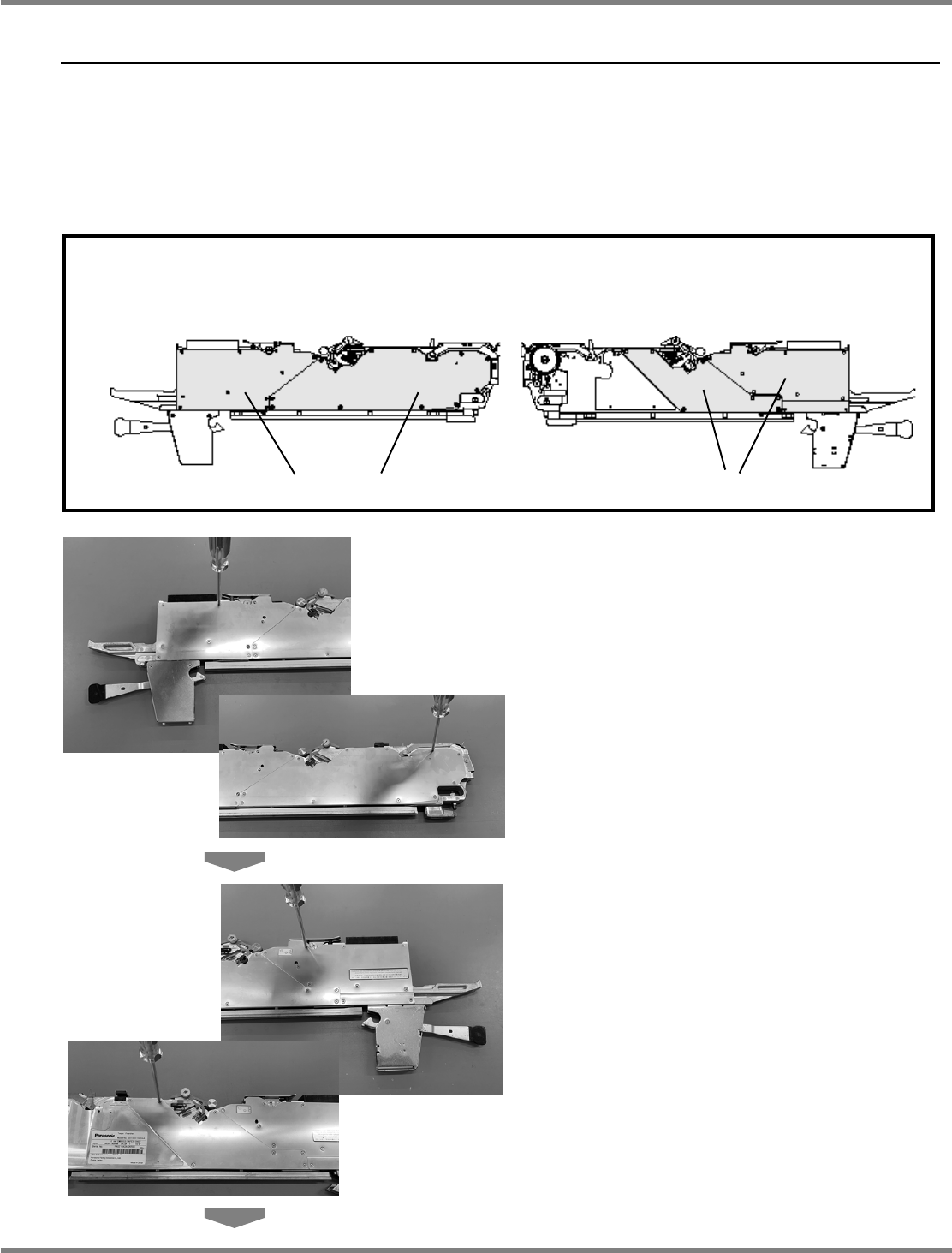

1
拧松螺丝取下
R
侧盖。
螺丝刀要使用
#1
。
2
拧松螺丝取下
L
侧盖。
螺丝刀要使用
#1
。
可拆卸盖 可拆卸盖
R
侧后方盖
R
侧前方盖
R
侧前方盖
L
侧后方盖
Intelligent Tape Feeder
操作手册
6.2 8 mm
～
104 mm
编带供料器的驱动齿轮部的清扫
Page 6-10 INTF-C-OME06-A01-11

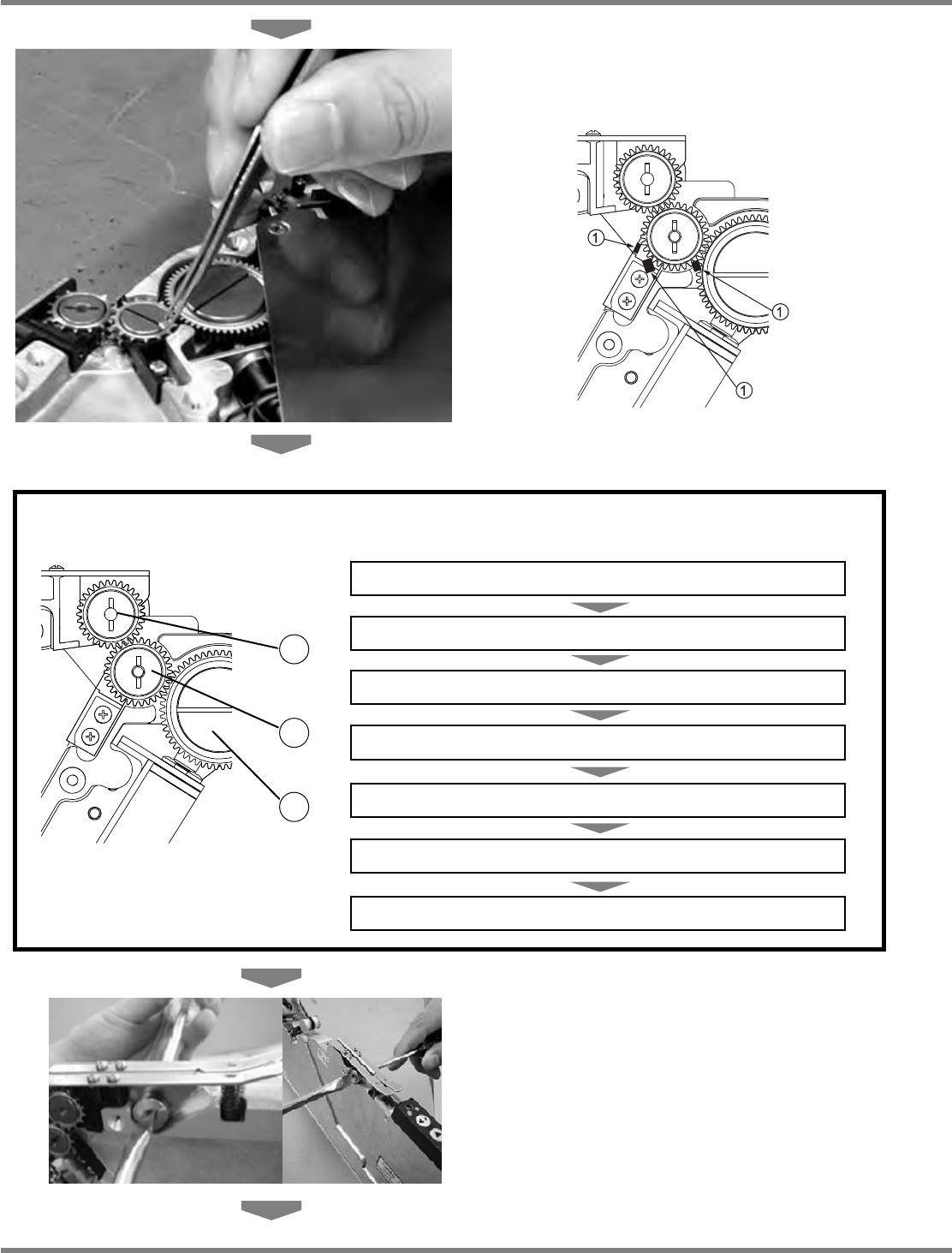

3
用镊子等工具取出芯片。
∗
下图所示位置容易造成芯片①卡住现象。
∗
这里是对
R
侧进行说明。
以下是
3
个齿轮
(A:
上侧导入齿轮、
B:
下侧导入齿轮、
C:
锥齿轮
)
的拆卸、
清扫和润滑脂添加、还原作业的步骤。
4
【齿轮
A
的拆卸】在导杆的
R
侧用十字
螺丝刀、
L
侧用一字螺丝刀将固定螺丝
拆下。
∗
固定螺丝是共同固定的。拆卸固定螺丝时请注
意不要让弹簧跳出。
∗
螺丝刀要使用
#2
。
A
B
C
INTF-065E
INTF-087P
步骤 4
,
5: 上侧导入齿轮
A
的拆卸作业
步骤 6
,
7: 下侧导入齿轮 B 的拆卸作业
步骤 8: 锥齿轮 C 的拆卸作业
步骤 9~12: 3 个齿轮
A
、B、C 的清扫和润滑脂添加作业
步骤 13: 锥齿轮 C 的还原作业
步骤 14: 下侧导入齿轮 B 的还原作业
步骤 15~18: 上侧导入齿轮
A
的还原作业
Intelligent Tape Feeder
操作手册
6.2 8 mm
～
104 mm
编带供料器的驱动齿轮部的清扫
INTF-C-OME06-A01-11 Page 6-11

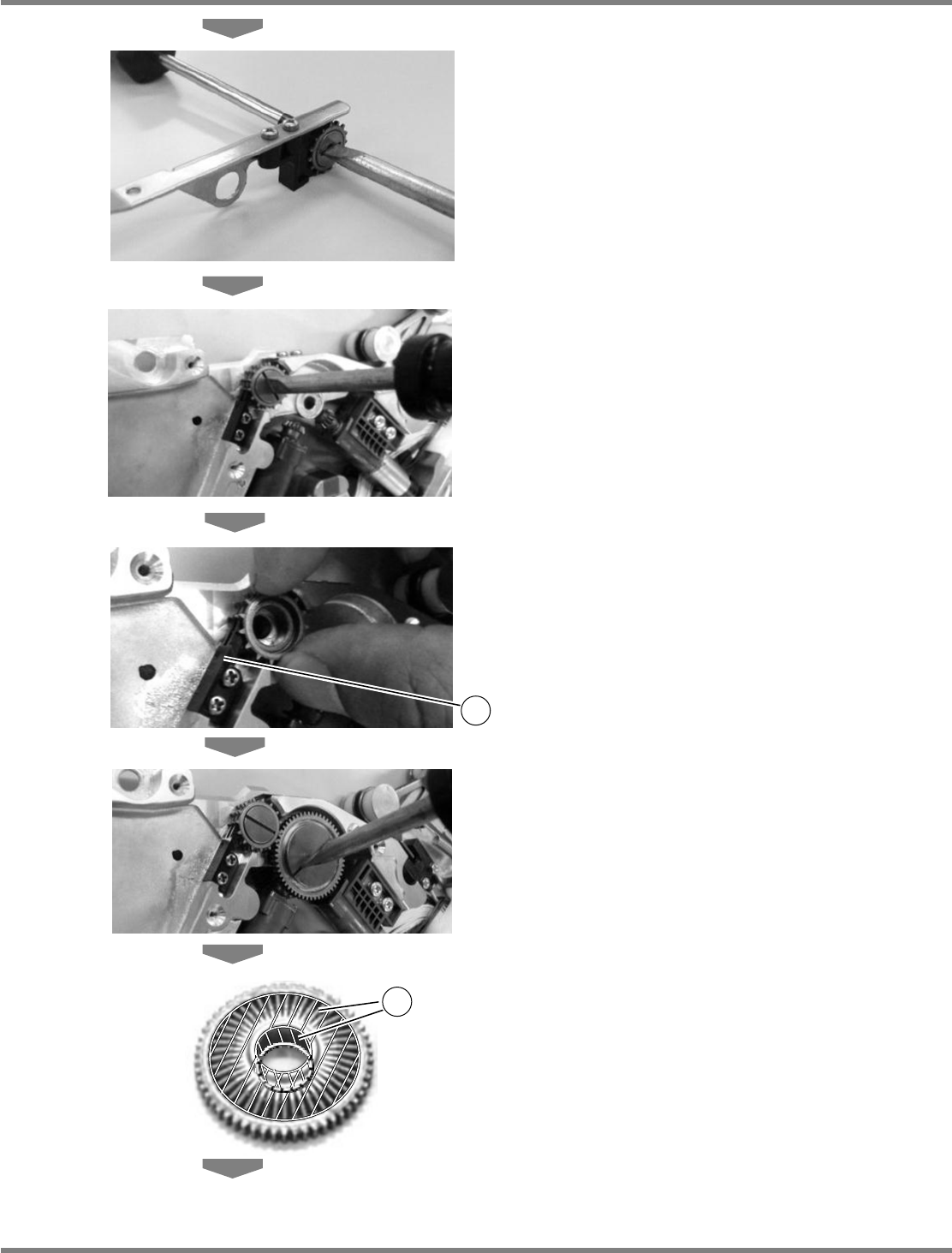

5
【齿轮
A
的拆卸】对于拆下的
R
侧、
L
侧的导杆、分别对
R
侧用一字螺丝刀、
对
L
侧用十字螺丝刀将固定螺丝及上侧
的导入齿轮
A
拆下。
∗
螺丝刀要使用
#2
。
6
【齿轮
B
的拆卸】用一字螺丝刀转动固
定螺丝，拆下固定螺丝
(L
侧、
R
侧两
侧
)
。
∗
固定螺丝是共同固定的。
∗
螺丝刀要使用
#2
。
7
【齿轮
B
的拆卸】在不损伤梳板
①
的情
况下拆下下侧的导入齿轮
B (L
侧、
R
侧两侧
)
。
8
【齿轮
C
的拆卸】
L
侧、
R
侧都是用一
字螺丝刀转动螺丝，拆下锥齿轮
C
。
∗
固定螺丝是共同固定的。
∗
螺丝刀要使用
#2
。
9
【齿轮
C
的清扫】确认拆下的锥齿轮上
是否附有芯片等物。然后对
②
的区域用
棉纱布等进行清扫。
