Intelligent Tape Feeder 操作手册 6.2 8 mm ～ 104 mm 编带供料器的驱动齿轮部的 清扫 INTF-C-OME06-A01-11 Page 6-15 【是 12 mm/16 mm, 24 mm/32 mm , 44 mm/56 mm, 72 mm 的编带供料器时】 要求 要除去卡入的芯片而拆下了盖时，作业时请注意不要使异物混入及 注意不要碰断电线。 1 拧松螺丝取下盖。 ∗ 螺丝刀要使用 #1 。 2…
Intelligent Tape Feeder
操作手册
6.2 8 mm
～
104 mm
编带供料器的驱动齿轮部的清扫
Page 6-14 INTF-C-OME06-A01-11

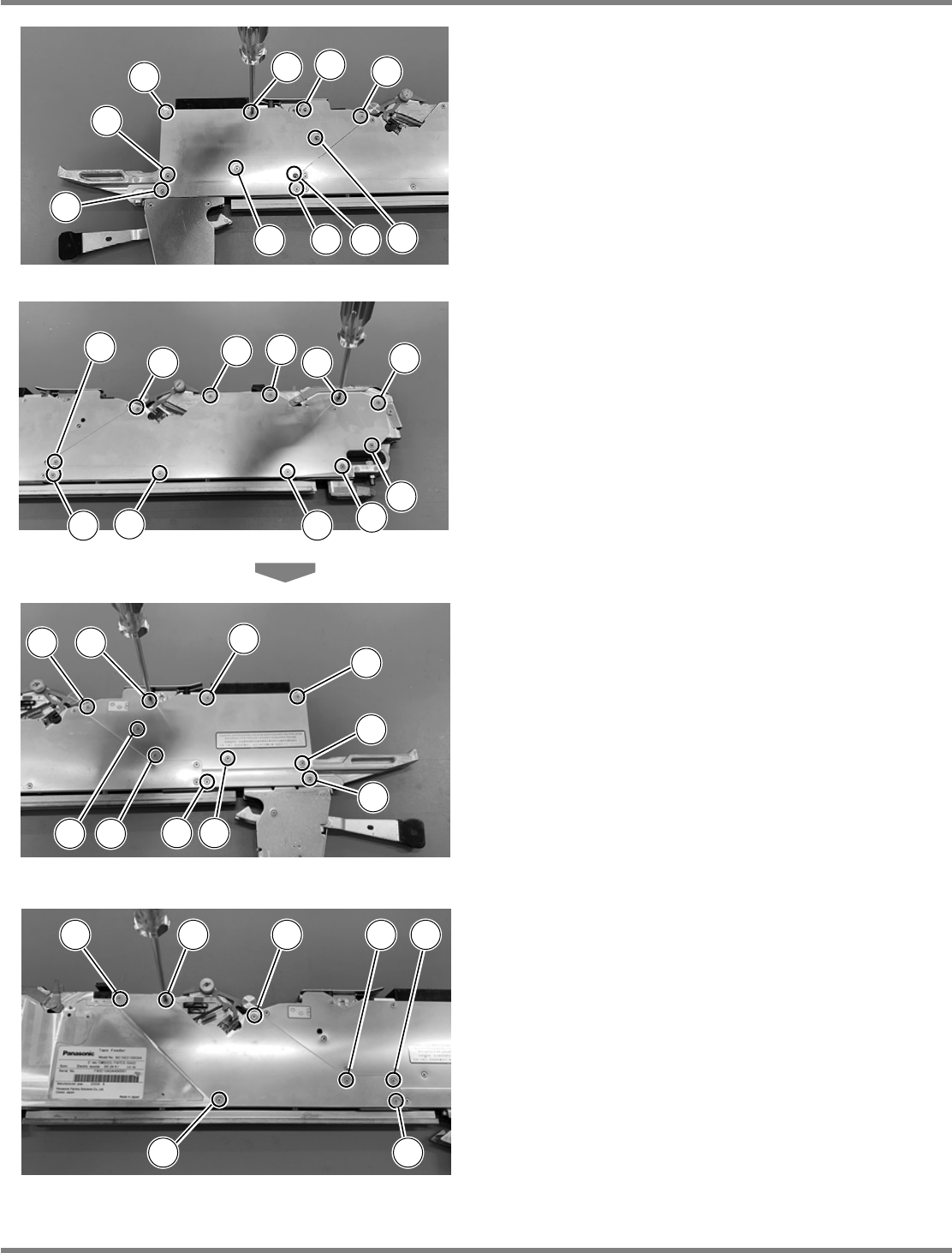

19
按照左图的编号顺序拧紧螺丝，装好
R
侧的盖。
∗
螺丝刀要使用
#1
。
∗
拧紧的扭矩标准为
40 cN·m
。
20
按照左图的编号顺序拧紧螺丝，装好
L
侧的盖。
∗
螺丝刀要使用
#1
。
∗
拧紧的扭矩标准为
40 cN·m
。
R
侧后方盖
R
侧前方盖
L
侧前方盖
L
侧后方盖
1
2
3
4
5
6
7
8
9
11
10
1
5
10
4
9
6
2
7
3
8
5
1
4
8
6
2
7
9
3
10
2
7
4
6
5
3
1
Intelligent Tape Feeder
操作手册
6.2 8 mm
～
104 mm
编带供料器的驱动齿轮部的清扫
INTF-C-OME06-A01-11 Page 6-15
【是
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
的编带供料器时】
要求
要除去卡入的芯片而拆下了盖时，作业时请注意不要使异物混入及
注意不要碰断电线。
1
拧松螺丝取下盖。
∗
螺丝刀要使用
#1
。
2
用镊子等工具取出芯片。
∗
下图所示位置容易造成芯片①卡住现象。
可拆卸盖
INTF-069E
INTF-083P
Intelligent Tape Feeder
操作手册
6.2 8 mm
～
104 mm
编带供料器的驱动齿轮部的清扫
Page 6-16 INTF-C-OME06-A01-11
以下是
3
个齿轮
(A:
上侧导入齿轮、
B:
下侧导入齿轮、
C:
锥齿轮
)
的拆卸、
清扫和润滑脂添加、还原作业的步骤。
3
【齿轮
A
的拆卸】在导杆的
R
侧、
L
侧
都是用十字螺丝刀拆下固定螺丝及上
侧的导入齿轮
A
。
∗
固定螺丝是共同固定的。拆卸固定螺丝时请注
意不要让弹簧跳出。
∗
螺丝刀请在
L
侧用
#1
、
R
侧用
#2
。
4
【齿轮
B
的拆卸】拧松框架
L
侧的螺丝
②
(2
处
)
，从
R
侧拆下梳板
①
。
∗
螺丝刀要使用
#1
。
步骤 3: 上侧导入齿轮
A
的拆卸作业
步骤 4
,
5: 下侧导入齿轮 B 的拆卸作业
步骤 6: 锥齿轮 C 的拆卸作业
步骤 7~10: 3 个齿轮
A
、B、C 的清扫和润滑脂添加作业
步骤 11: 锥齿轮 C 的还原作业
步骤 12
,
13: 下侧导入齿轮 B 的还原作业
步骤 14: 上侧导入齿轮
A
的还原作业
B
C
A
1
2
