Intelligent Tape Feeder 操作手册 7.1 关于故障 INTF-C-OME07-A01-12 Page 7-19 7.1.12 芯片无法搬送到吸着开口部时 (44 mm 以上 ) 由于封盖带背面的粘着剂、 封盖带的静电等原因无法在正确状态下将 芯片搬送到吸着开口部时， 请 把进给间距变更板交换为附带分离狭 缝的进给间距变更板。 元件型号 对象供料器编带宽度 附带分离狭缝的进给间距变更板 ( 选购件 ) 44/5…
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-18 INTF-C-OME07-A01-12
2
一边关闭前后的片簧部一边将盒推入
封盖带收藏部。
3
把封盖带存储盒盖也推入进去。
①
盖子的弯曲部分插入到框架和盒的中间。
②
使盖子的下面的弯曲部位插入到盒的狭缝处。
(
为了前后一致
)
③
盒、盖安装完了之后、把盒子整体推向前方直
到盒的片簧碰到上面或下面的
COMB
。
4
确认盖的上面没有超出框架盖的安装
面、拧紧封盖带收藏部的十字埋头小螺
钉
M2.5
×
6L (SUS) 7
处、安上外壳。
∗
拧紧扭矩标准为
40 cN·m
±
5
。
名称
十字埋头小螺钉安装部
1
2
3
1
上
COMB
下
COMB
狭缝
片簧
片簧
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OME07-A01-12 Page 7-19
7.1.12
芯片无法搬送到吸着开口部时
(44 mm
以上
)
由于封盖带背面的粘着剂、封盖带的静电等原因无法在正确状态下将芯片搬送到吸着开口部时，请
把进给间距变更板交换为附带分离狭缝的进给间距变更板。
元件型号
对象供料器编带宽度
附带分离狭缝的进给间距变更板
(
选购件
)
44/56 mm
N610002913
∗∗
72 mm
N610002914
∗∗
∗
关于更换方法，请参照元件更换顺序手册
可使用设定的进给间距上限为
10
间距。
对于封盖带，与
12/16 mm
相同，请通过进给间距变更板的分离狭缝部。
(
2.2.2
安装编带的方法
)
表示标准形状、选项形状的进给间距变更板形状。
(
照片为
44/56 mm
供料器用。
)
标准形状
选项形状
INTF-092P
INTF-092P
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-20 INTF-C-OME07-A01-12

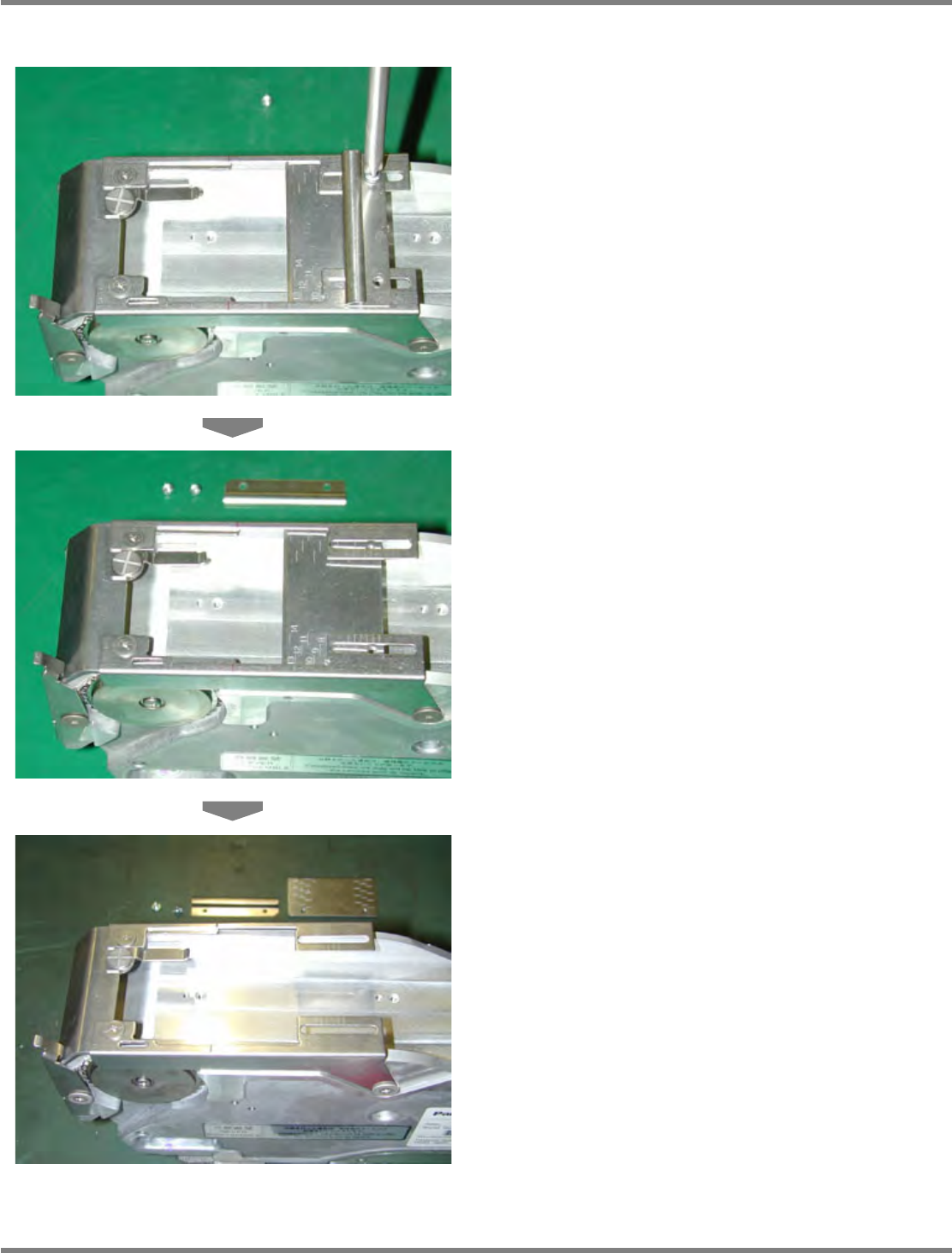

A)
进给间距变更板的取下
1
取下固定螺钉。
2
取下编带导轨。
3
取下进给间距变更板。
INTF-095P
INTF-094P
INTF-093P
