Intelligent Tape Feeder 操作手册 7.1 关于故障 Page 7-24 INTF-C-OME07-A01-12 2. 使用对策组件。 ( 与上述 1. 组合使用，效果更好。 ) 在 12 mm ～ 56 mm 的载体编带宽度下， 准备了以下的专用零件。 具体的安装步骤记载在下一页上。 表 1. 对策组件的详细一览表 对象供料器 构成 No. 型号 数量 品名 内容 12 / 16 mm 1 MTKP001526A…
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OME07-A01-12 Page 7-23
7.1.14
当载体编带向供给方向偏移时
(12 mm
以上
)
在使用
12 / 16 mm
以上的编带供料器时，如果所使用的工件具有以下特征，那么在供给之后有时
会发生因封盖带的张力关系而导致载体编带向供给方向产生偏移，从而发生吸着错误的现象。
当封盖带的剥离电阻非常小时
当封盖带以及载体编带的表面摩擦电阻非常小时
确认方法
在设备的监视器上执行手动供给，之后通过目视确认完成供给后的工件动作与位置。
当放生这种现象时，可采用以下的方法处理
:
1.
尝试降低供给速度。
确认相应工件的芯片数据，当供料器的驱动时间为
“
标准
”
时，变更到
“
中速
”
或
“
低速
”
。当设定
时间为
“
中速
”
时，变更到
“
低速
”
。
(
关于芯片数据，请参照设备的使用说明书。
)
供给动作的偏移
供给动作
供给方向
工件
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-24 INTF-C-OME07-A01-12
2.
使用对策组件。
(
与上述
1.
组合使用，效果更好。
)
在
12 mm
～
56 mm
的载体编带宽度下，准备了以下的专用零件。具体的安装步骤记载在下一页上。
表
1.
对策组件的详细一览表
对象供料器
构成
No.
型号
数量
品名
内容
12 / 16 mm
1 MTKP001526AA 1 ROLLER KIT
滚轮组件
2 N210188401AA 1 SPRING
专用弹簧
3 XSN25+6VW 1 SCREW
安装螺丝
4 XSS25+6VW 1 SCREW
24 / 32 mm
(
包含深槽
)
1 MTKP001527AA 1 ROLLER KIT 滚轮组件
2 N210188401AA 1 SPRING
专用弹簧
3 XSN25+6VW 1 SCREW
安装螺丝
4 XSS25+6VW 1 SCREW
44 / 56 mm
(
包含深槽
)
1 MTKP001528AA 1 ROLLER KIT
滚轮组件
2 N210188403AA 1 SPRING 专用弹簧
3 XSN25+6VW 1 SCREW
安装螺丝
4 XSS25+6VW 1 SCREW
∗
针对各个供料器，请务必以滚轮组件①和专用弹簧②的配套组件更换。
∗
既已安装的螺丝可取代安装螺丝③、④。请根据需要购买。
1
2
3
4
1
2
3
4
1
2
3
4
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OME07-A01-12 Page 7-25

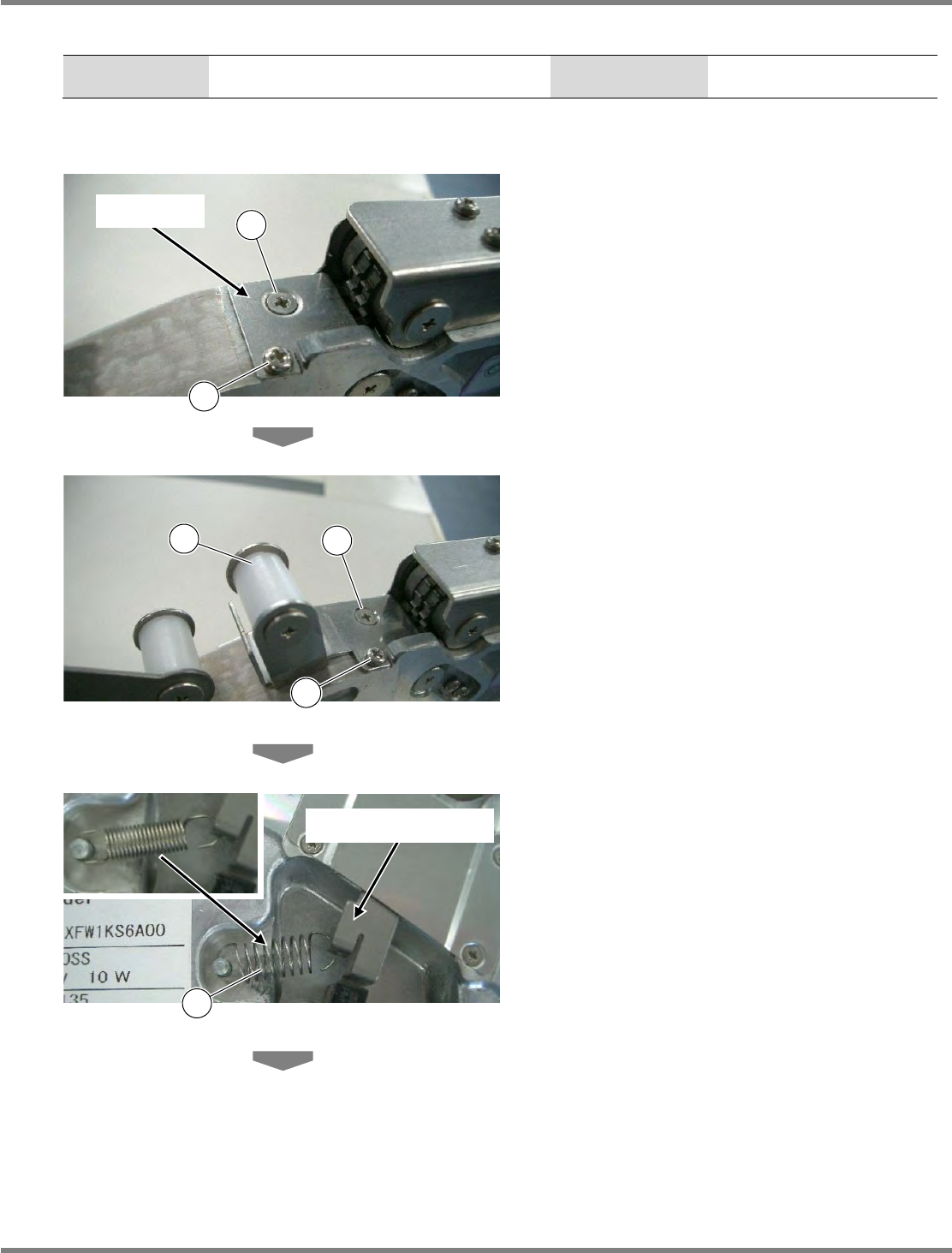

对策组件的安装步骤
使用工具
十字螺丝刀、镊子
需要时间
[min]
5
(
每个供料器
)
12 / 16 mm
编带供料器
1
取下固定盖的十字圆头螺丝
M2.5
×
6L
③
(
一处
)
、十字埋头螺丝
M2.5
×
4L
④
(
一处
)
。
∗
零件的型号与
“
表
1.
对策组件详细一览表
”
中
的
“No.”
相应。
∗
螺丝刀要使用
#1
。
2
在盖上通过在步骤
1.
取下的螺丝③和
④安装滚轮组件①。
∗
拧紧扭矩标准为
40 cN·m
。
∗
即使不存在盖，也可安装滚轮组件。
3
用镊子取下封盖带抽取张力臂的弹簧
后，换上专用弹簧②。
∗
请务必使用专用弹簧②。如果依旧使用原来的
弹簧，将会导致剥离不良。
3
4
1
3
4
盖
2
张力臂
