Intelligent Tape Feeder 操作手册 2.1 编带供料器的安装及拆卸的方法 INTF-C-OMB02-A01-12 Page 2-3 2.1.1 编带供料器的拆卸方法 (8 mm ~ 104 mm) 将在 8mm 双编带供料器部分进行步骤说明。 1. 将编带供料器的 T 型插槽部 对准供给部 沟槽 后，插入。 2. 将编带供料器的 T 型插槽部对准供给部沟 槽的导销 后，滑动。 3. 向上拉夹紧把手，使编…
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
Page 2-2 INTF-C-OMB02-A01-12
2.1
编带供料器的安装及拆卸的方法
要求
编带供料器的装卸，请用双手进行。
如果只用单手操作，有可能因编带供料器的尖端碰撞到供给部的槽沟而导致损坏，而
有可能导致误动作。

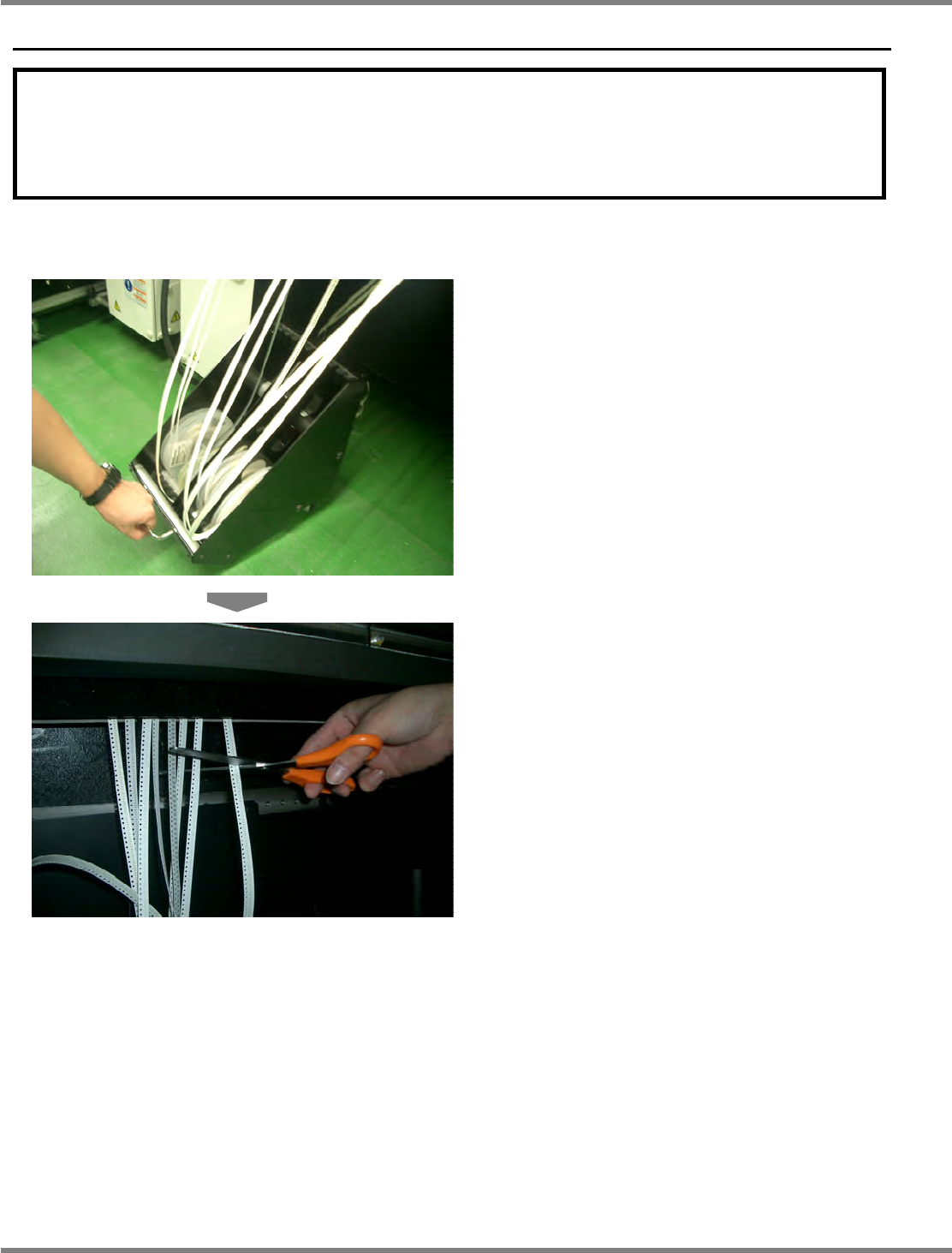

在没有固定供给部切割单元的规格下切断空编带的方法
1.
移动卷盘支架。
2.
用剪刀剪断空编带。
INTF-012P
INTF-012P
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
INTF-C-OMB02-A01-12 Page 2-3

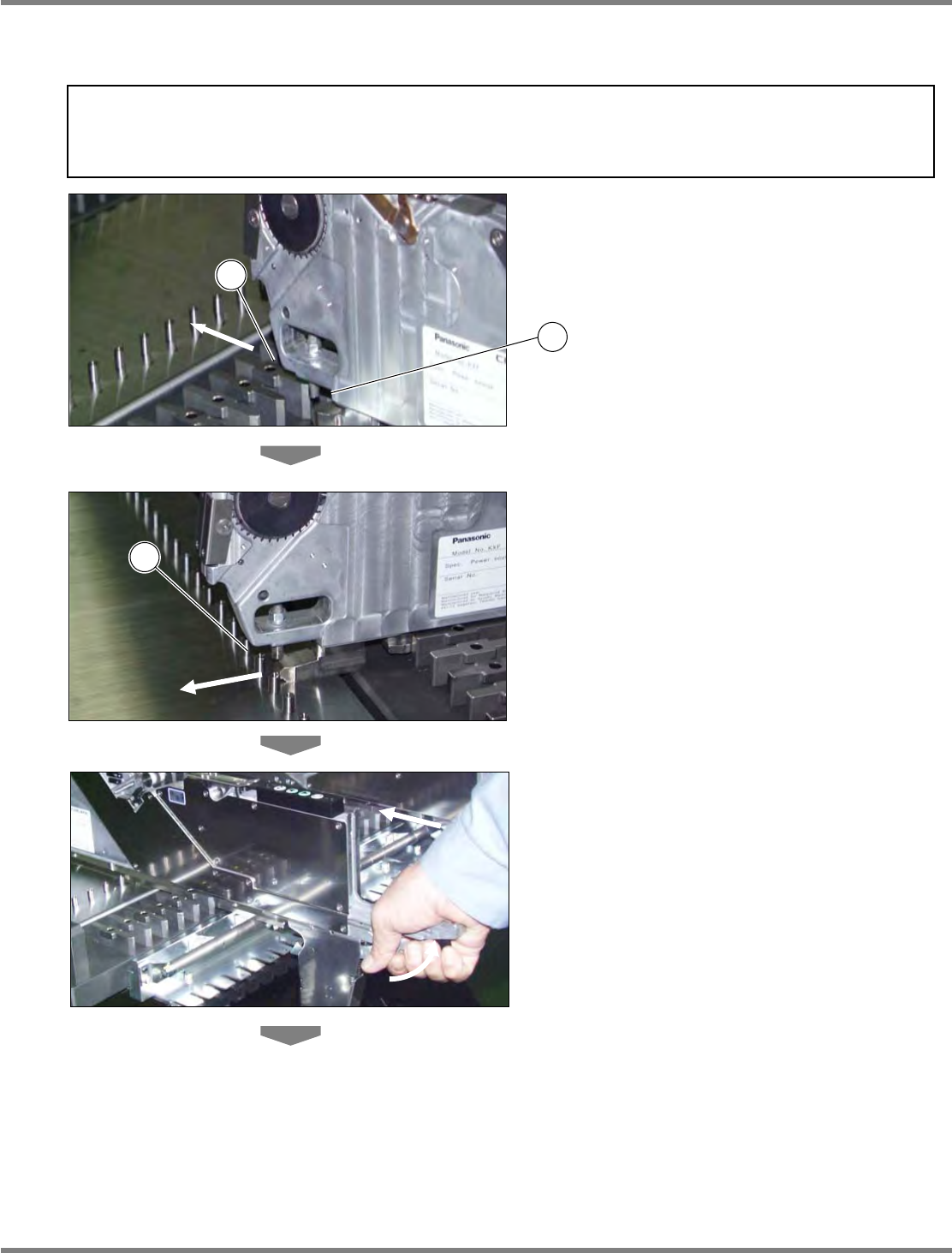

2.1.1
编带供料器的拆卸方法
(8 mm ~ 104 mm)
将在
8mm
双编带供料器部分进行步骤说明。
1.
将编带供料器的
T
型插槽部
对准供给部
沟槽
后，插入。
2.
将编带供料器的
T
型插槽部对准供给部沟
槽的导销
后，滑动。
3.
向上拉夹紧把手，使编带供料器向内侧滑
动。
通知
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm, 88 mm, 104 mm
编带供料器
的安装方法和
8 mm
编带供料器的安装步骤相同。
INTF-006P
1
2
INTF-005P
1
INTF-004P
1
2
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
Page 2-4 INTF-C-OMB02-A01-12
4.
将编带供料器的
T
型插槽插入到供给部槽
沟内侧的插槽沟内。
5.
在插入到供给部槽沟内侧的插槽沟的位
置，返回夹紧把手。
6.
确认夹紧把手尖端钩子部
是否挂在供给
部槽沟的横杆
上。
INTF-009P
1
2
INTF-008P
INTF-007P
