Intelligent Tape Feeder 操作手册 3.3 区块的安装与拆卸步骤 Page 3-10 INTF-C-OMB03-A01-08 3.3.3 纸编带用区块的安装方法 1. 打开供料器的编带压盖 。 2. 如图所示把突起部向下，把区块插入到供 料器的沟槽内。 INTF-088P INTF-043P 1 凹下的地方 突起
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
INTF-C-OMB03-A01-08 Page 3-9
3.3.2
纸
/
塑编带共用区块的拆卸方法
1.
用精密一字螺丝刀
等工具撬起区块的前
部，然后拆卸。
INTF-118E
INTF-265P
1
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
Page 3-10 INTF-C-OMB03-A01-08
3.3.3
纸编带用区块的安装方法
1.
打开供料器的编带压盖
。
2.
如图所示把突起部向下，把区块插入到供
料器的沟槽内。
INTF-088P
INTF-043P
1
凹下的地方
突起
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
INTF-C-OMB03-A01-08 Page 3-11

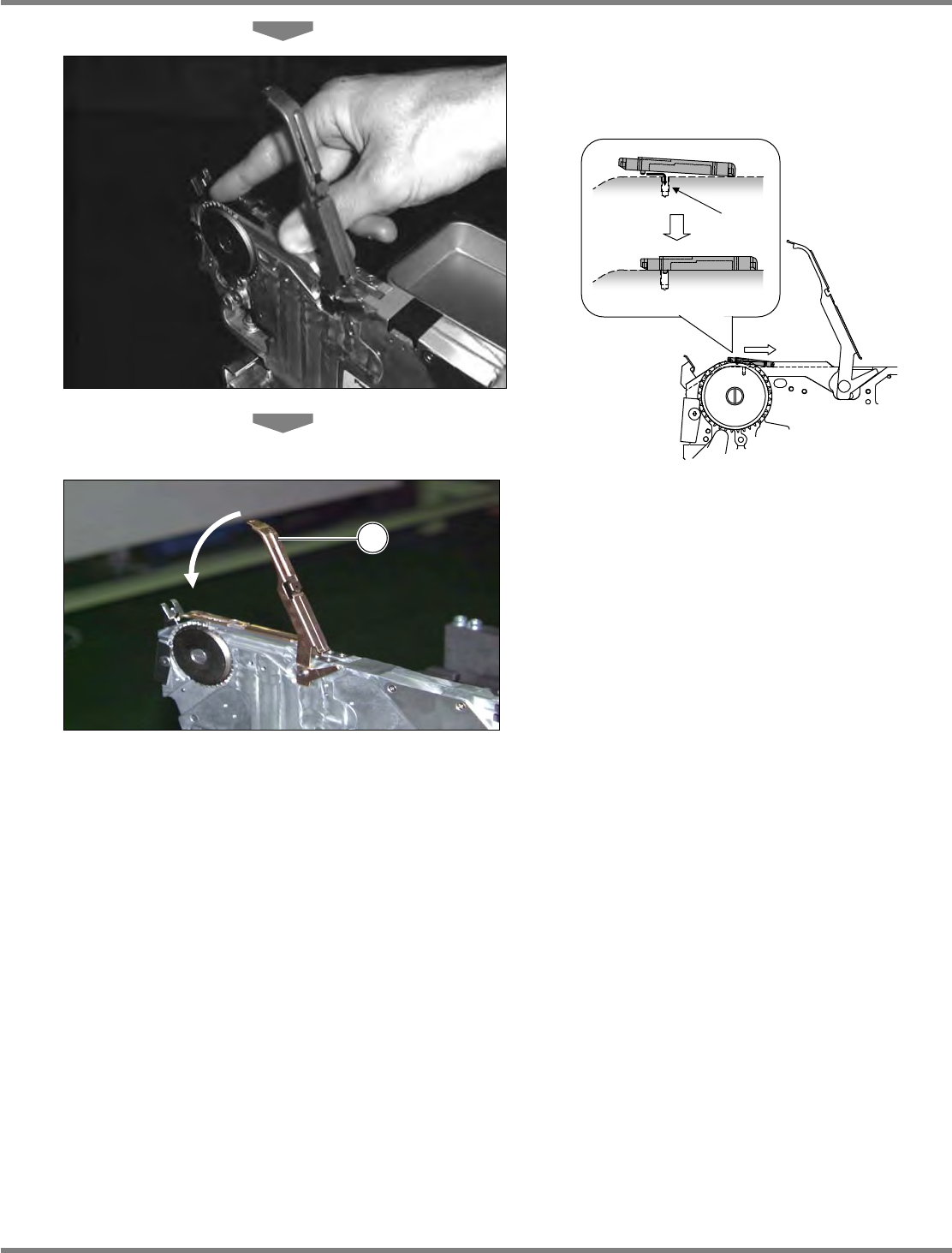

3.
一边推入沟槽内一边按图的方向使区块滑
动，把背面的突起部分嵌入到供料器框架
的螺钉孔内。
4.
关闭编带压盖
。
螺钉孔
INTF-043P
1
INTF-089P
