Intelligent Tape Feeder 操作手册 5.1 编带导轨 ( 编带压盖部 ) INTF-C-OMB05-A01-04 Page 5-5 4. 把编带压盖倒向前侧，安装编带导轨的后 侧。 名称 盆头小螺钉固定用孔 埋头螺钉固定用孔 5. 关闭编带压盖。 INTF-059P INTF-058P INTF-074P 1 2
Intelligent Tape Feeder
操作手册
5.1
编带导轨
(
编带压盖部
)
Page 5-4 INTF-C-OMB05-A01-0
4
2.
打开供料器的编带压盖。
3.
把编带导轨上的显示编带进给方向的标记
按照编带进给方向插入到供料器的沟槽
内，用精密的十字螺丝刀
固定在导轨的
前侧。
名称
精密十字螺丝刀
盆头小螺钉固定用孔
埋头螺钉固定用孔
在编带导轨上显示编带宽度的标记
12 mm
用
: 12
24 mm
用
: 24
44 mm
用
: 44
。
名称
编带导轨
编带进给方向标记
INTF-056P
4
5
INTF-057P
1
INTF-073P
2
3
INTF-055P
Intelligent Tape Feeder
操作手册
5.1
编带导轨
(
编带压盖部
)
INTF-C-OMB05-A01-04 Page 5-5
4.
把编带压盖倒向前侧，安装编带导轨的后
侧。
名称
盆头小螺钉固定用孔
埋头螺钉固定用孔
5.
关闭编带压盖。
INTF-059P
INTF-058P
INTF-074P
1
2
Intelligent Tape Feeder
操作手册
5.1
编带导轨
(
编带压盖部
)
Page 5-6 INTF-C-OMB05-A01-0
4

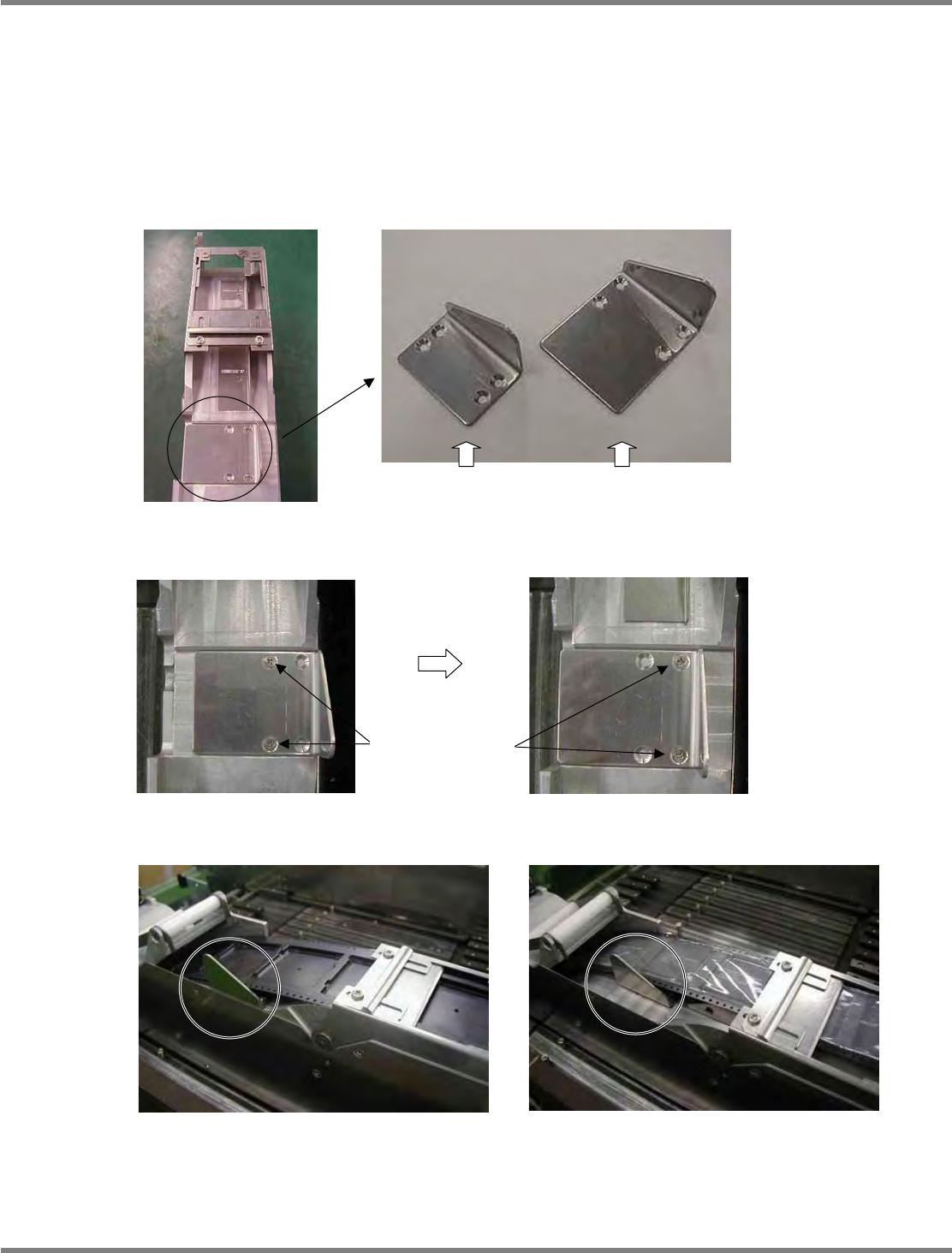

5.1.3
编带导轨
(
载体编带搬送导轨
)
的安装步骤
编带导轨
(
载体编带搬送导轨
)
设定于
24 mm ~ 56 mm
宽用供料器，减少载体编带搬送时的蜿蜒
引起的吸着位置偏离。
出厂时被安装在共用编带的较宽的一方。
(
用
44/56 mm
供料器照片进行了说明。
24/32 mm
供料器也请同样进行作业。
)
变更安装位置时，请使用精密十字螺丝刀和
2
根埋头螺钉进行作业。
此时，拧紧埋头螺钉可规制位置，不必要调整。
INTF-140P
INTF-141P
44/56 mm
供料器用
24/32 mm
供料器用
出厂时的状态
(56 mm
宽编带位置
)
安装位置变更后
(44 mm
宽编带位置
)
埋头螺钉固定位置
INTF-142P
INTF-143P
INTF-144P
INTF-145P
56 mm
宽编带设置状态
44 mm
宽编带设置状态
