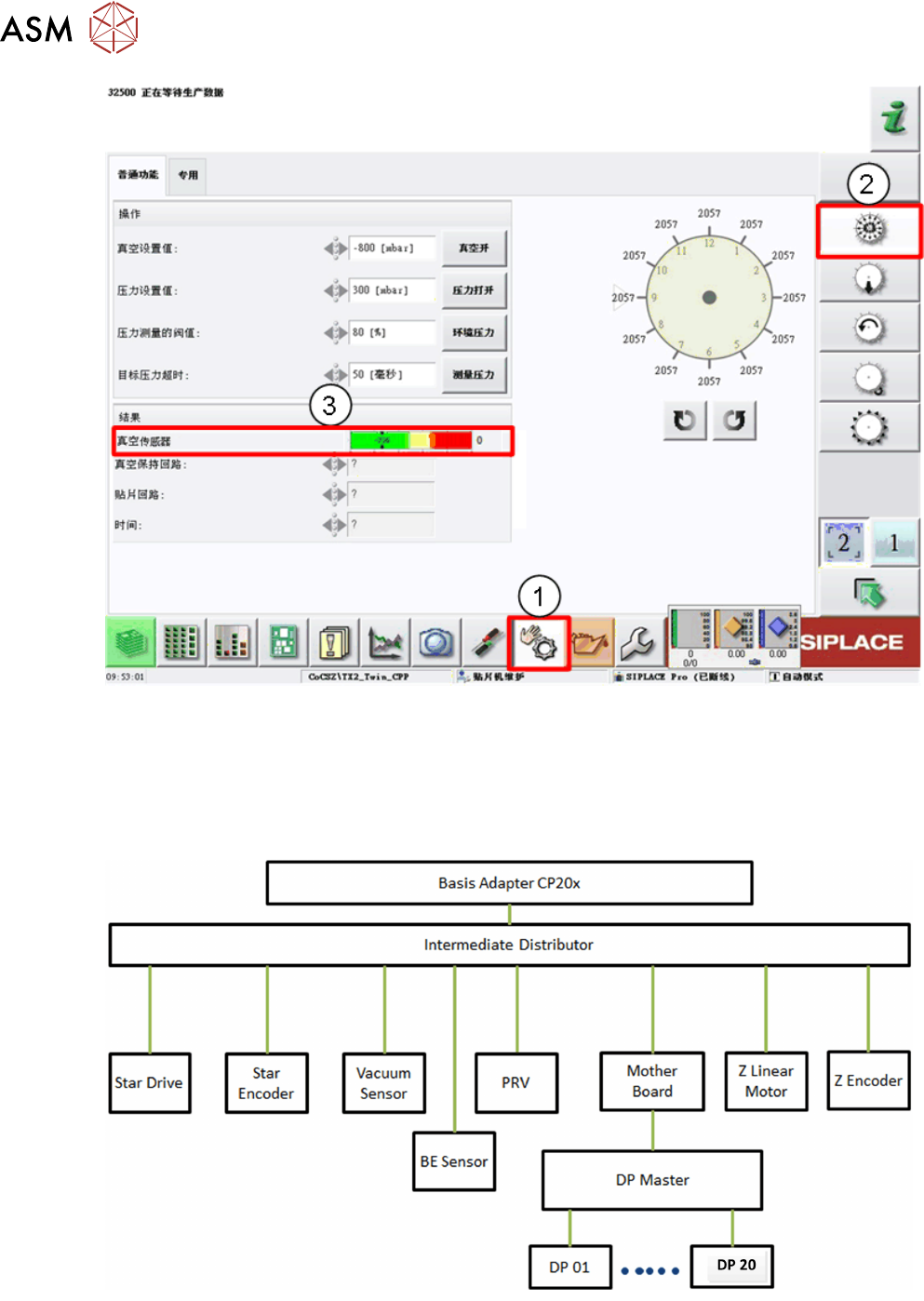

1. 单击
Check sensor and functions
菜单。
2. 单击
Check vacuum functions
菜单。
3. 在
Vacuum senor
字段中，将显示当前真空值。
5.2.5 电源控制和通信
5 贴片头
5.2 C&P20 P/M2 贴片头
技术培训 SIPLACE TX系列 10/2016 111
5.2.5.1 CAN 总线概览
5 贴片头
5.2 C&P20 P/M2 贴片头
112 技术培训 SIPLACE TX系列 10/2016
5.2.5.2 MHCU 概览
MHCU 的功能在于对不同贴片头类型（C&P20、CPP 及双头）的两个贴片头的轴进行位置控制。
此外，MHCU 还集成了调压阀、元件传感器以及 DP 轴通信接口的功能。
该装置由控制模块 (CM) 和电源模块 (PM) 组成，基本上轴卡为控制模块，伺服卡为电源模块。
MHCU 功能电源
●
该功能可为电气设备和 Z 轴提供 42V 的电压。
●
贴片头接口 (C700) 上的供电柜为 MHCU 提供 25 V 的电压。
●
所有必需的内部电压（+24V、+15V、-15V、+5V、+3.3V、+1.5V）均由悬臂上的贴片头接口
生成。
●
此外，轴工作电压（星形轴 150 V/Z 轴 42 V）由 MGCU 提供。
MHCU 功能
贴片机控制装置通过 CAN 总线，进行中心控制、轴的调整以及与计算机系统进行通信。
软件应用程序的任务：
●
BIOS 负责启动 MHCU（三核）
●
应用程序 1：
与贴片机软件通信
●
应用程序 2：
电机控制
