5 贴片头 5.2 C&P20 P/M2 贴片头 技术培训 SIPLACE TX系列 10/2016 119 7. 软件会检查预置条件，并显示必要工具的状 态。 单击 Start 以继续。 8. 校准已启动。 9. 校准已结束。 单击 Accept 以核准测量值。
5 贴片头
5.2 C&P20 P/M2 贴片头
118 技术培训 SIPLACE TX系列 10/2016
5.2.7.2 校准步骤
1. 以
Machine service
(1-3) 级别登录。 2. 单击
Calibration
(1)。
单击
Automatic calibration
(2)。
3. 在下拉菜单
Selection
中选择
Calibration of
fiducials, cameras and heads
。
4. 取消选择
Nozzle changer
(1)。
单击
Next
(2)。
5. 选择要校准的
Gantry
(1)。
单击
Next
(2)。
6. 选择要校准的
Locations
和
Placements
areas
(1)。
单击
Next
(2)。
5 贴片头
5.2 C&P20 P/M2 贴片头
技术培训 SIPLACE TX系列 10/2016 119
7. 软件会检查预置条件，并显示必要工具的状
态。
单击
Start
以继续。
8. 校准已启动。
9. 校准已结束。
单击
Accept
以核准测量值。
5 贴片头
5.2 C&P20 P/M2 贴片头
120 技术培训 SIPLACE TX系列 10/2016
5.2.8 分析
5.2.8.1 一般错误信息

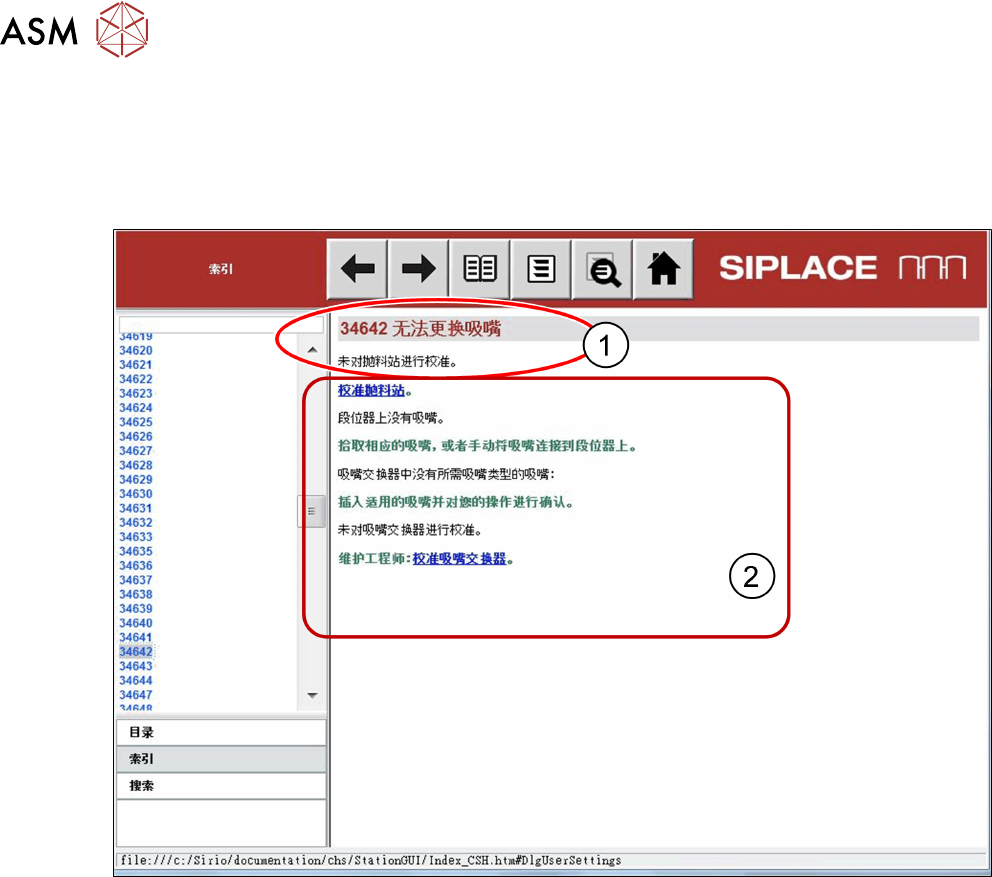

查看“帮助”中的错误信息，以确定产生了哪种问题。
1. 错误次数
2. 可能的原因和解决方法
生产过程中发生错误的主要原因有：
●
真空错误
●
Z 轴问题
●
DP 轴问题
●
吸嘴交换拾取/抛料问题
●
贴片质量问题
培训过程中可借助下表帮助进行故障排除。
