5 贴片头
5.3 双头
142 技术培训 SIPLACE TX系列 10/2016

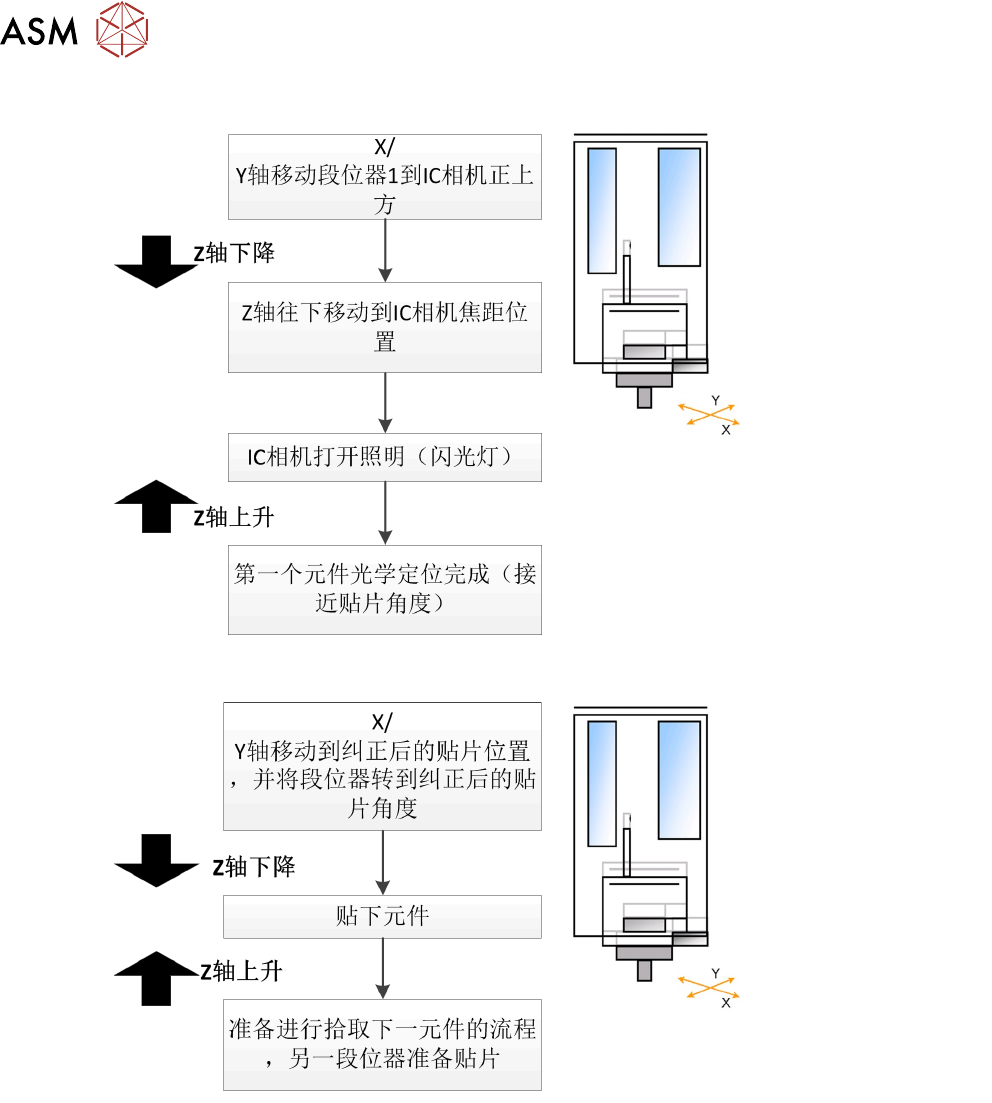

双头 - 借助 IC 相机进行光学对中
双头 - 贴片流程
5 贴片头
5.3 双头
技术培训 SIPLACE TX系列 10/2016 143

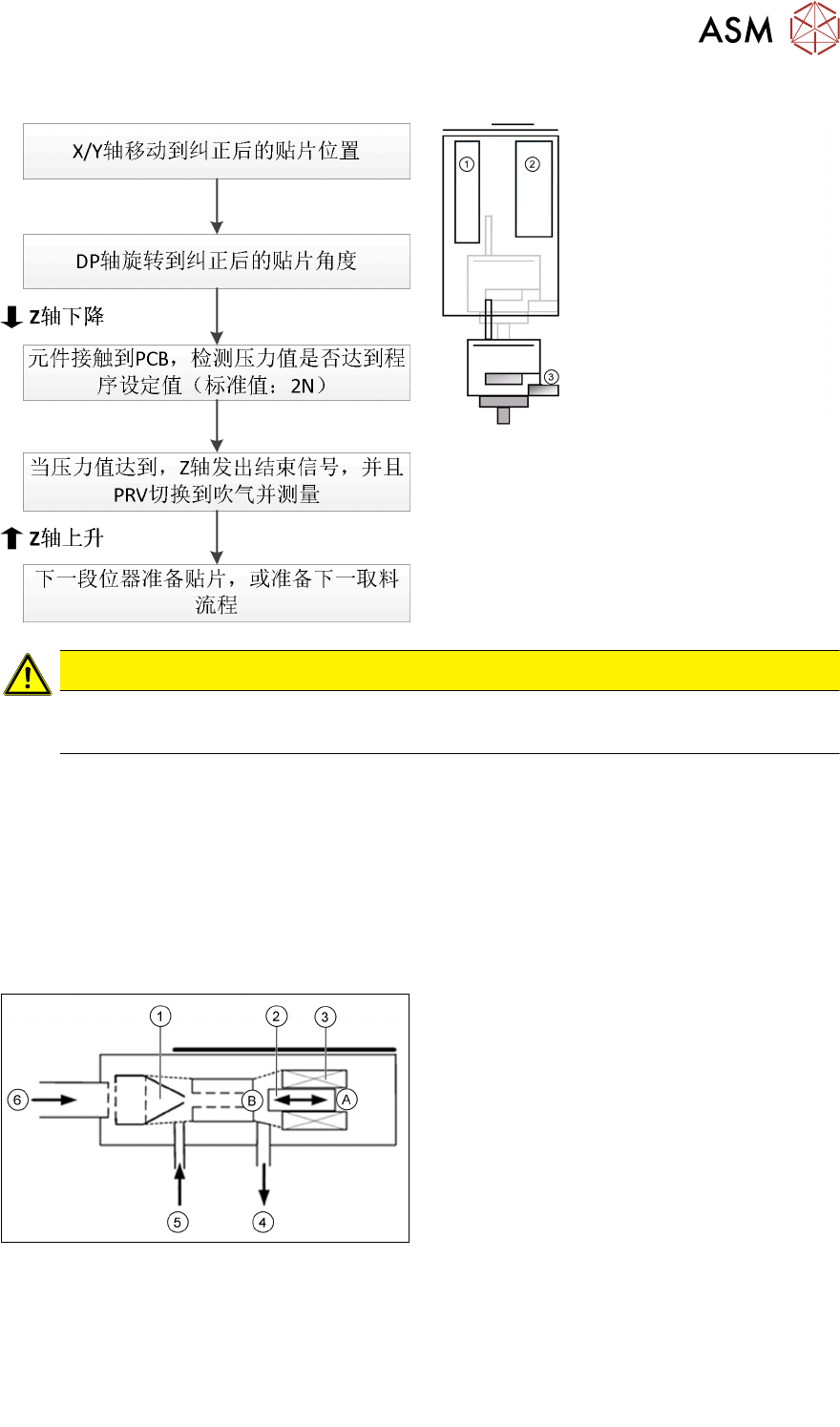

详细的标准贴片
1. Z 轴电机
2. 切换真空或吹气的调压阀
3. 力度感应器：测量接触力度
注意
如果贴片期间未达到吹气压力，Z 轴向上的位置就会进行真空检查，从而查看元件的贴片是
否已完成。
温度补偿
定期检查温度传感器，校准偏差值以提高贴片精准度。
5.3.4 真空系统概览
5.3.4.1 真空系统
A - 活塞处于“打开”位置
B - 活塞处于“关闭”位置
1. 吹气电磁阀的吸嘴
2. 压料柱塞（铁芯）/活塞
3. 压料柱塞驱动（电感器）/驱动装置回路
4. 连接消音器的已排出空气
5. 真空或吹气输出
6. 压缩空气输入
调压阀 – 功能
●
拾取期间，活塞始终位于“打开”位置，在这个位置上，吸嘴上的真空达到最大。
●
贴片期间，活塞位于“关闭”位置，从而能够产生吹气，然后将其应用于吸嘴进行贴片。
●
在贴片循环中，最大真空 (-850 mbar) 与最大吹气 (+400 mbar) 间的切换时间小于 12m。
5 贴片头
5.3 双头
144 技术培训 SIPLACE TX系列 10/2016
5.3.4.2 贴片机软件真空检查
●
如果发生真空错误，则可以使用贴片机软件测试真空系统。
●
将测出的打开和关闭值之差用作吸嘴检查的参考值。
