5 贴片头
5.3 双头
148 技术培训 SIPLACE TX系列 10/2016

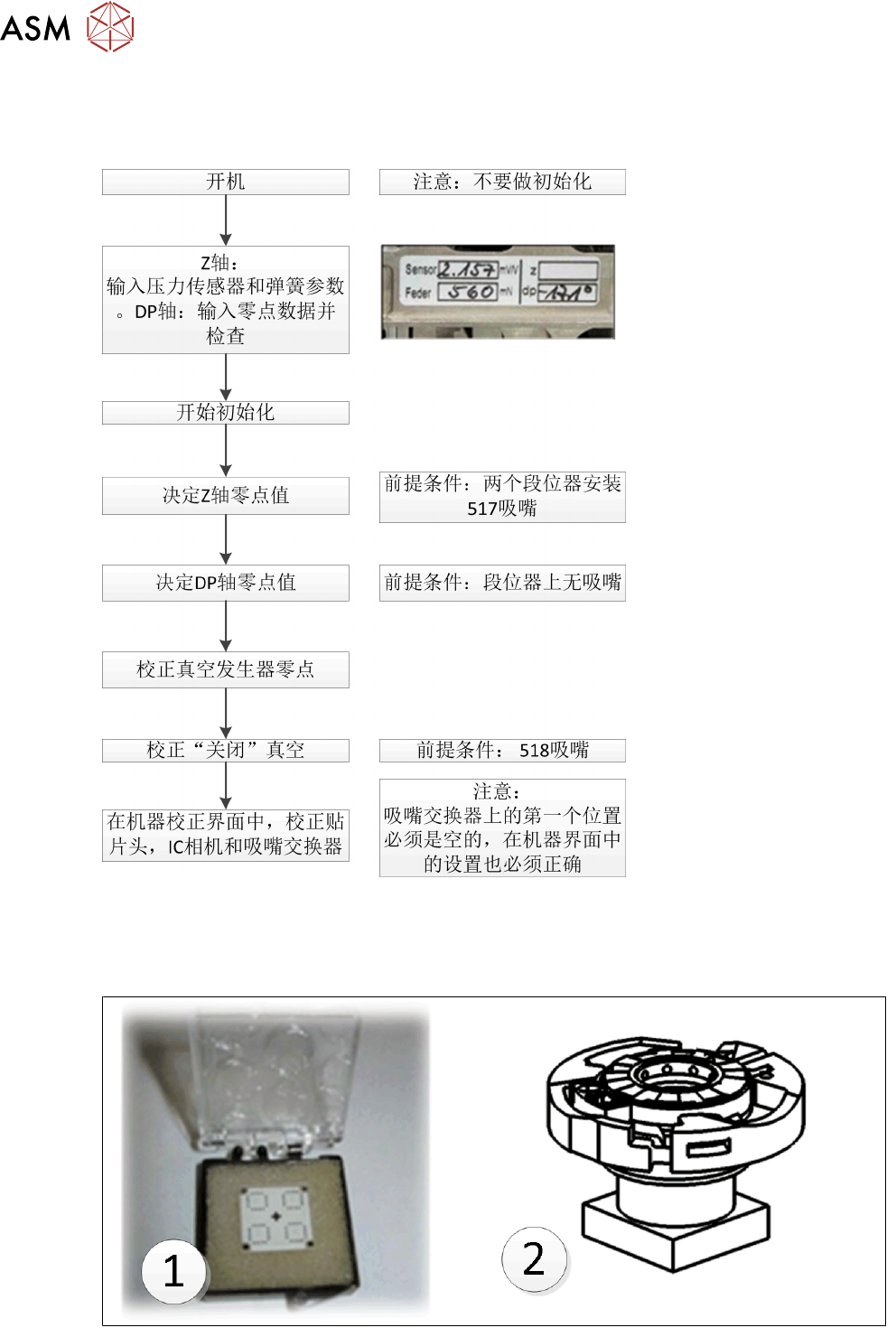

5.3.7 校准
双头 – 校准概览
双头 – 校准工具和吸嘴
校准工具 03010565 xx (1) 和吸嘴 517 / 518 用于贴片头的校准。
使用倒装片相机校正 D 轴零点时，需要校准工具 03123022-xx (2)
5 贴片头
5.3 双头
技术培训 SIPLACE TX系列 10/2016 149

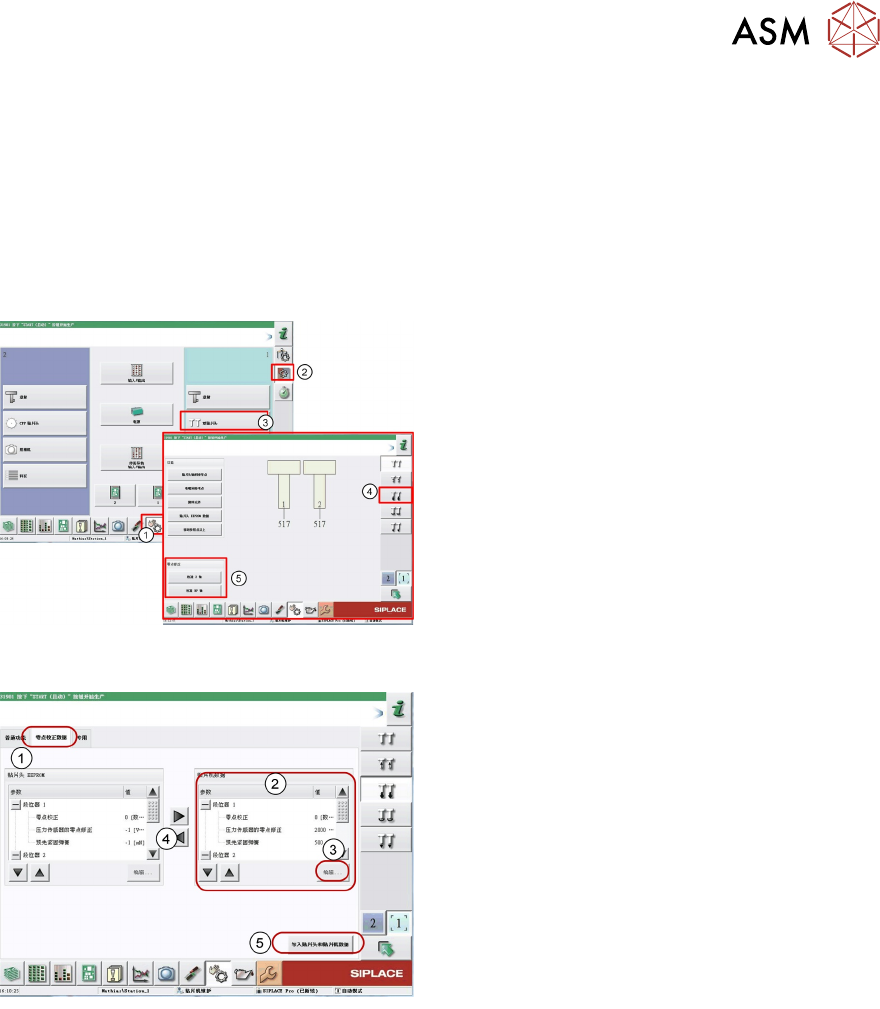

5.3.7.1 预校准程序
在更换贴片头或对双头进行维修作业后，必须进行下列设置，才能成功完成双头的校准
1. 输入力度参数
2. 校准 Z 轴零点
3. 校准 DP 轴零点
执行此操作的方法为，选择菜单“选择传感器与特定元件的功能”下的双头。
1. 以“Service”级别登录
2. 单击特定元件的
Sensors and functions
菜
单。
3. 单击
Twin Head
。
4. Z 轴和 D 轴选择图标
5. Z 轴和 DP 轴零点校正校准图标。
输入力度参数
1. 切换到
Zero correction data
选项卡。段位器
1 和 2 的当前值。
2. 选中
Machine data
中的参数。
3. 单击
Edit...
。
4. 通过箭头按钮，应用
Head EEPROM
的力度
参数值（该值也可从双头标签上找到）
5. 单击
Write head and machine data
以保存
值。
5 贴片头
5.3 双头
150 技术培训 SIPLACE TX系列 10/2016

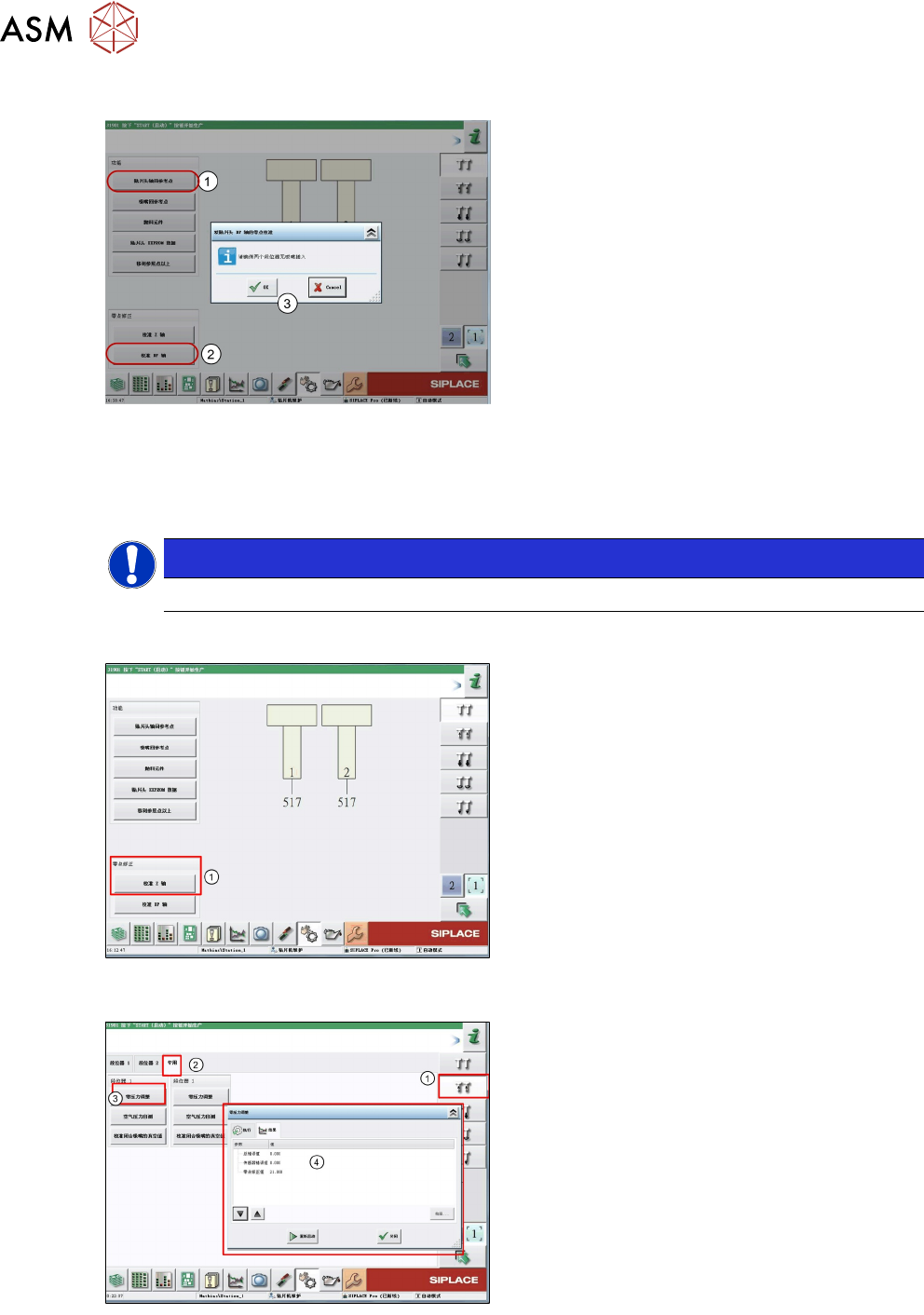

确定 DP 轴零点校正
1. 启动
Reference head axis
功能。
2. 单击
Calibrate DP axes
。
此时将显示
Zero point calibration
对话框。
3. 按窗口中的指示进行操作并按
OK
进行确
认。
●
如果校准成功，则会在“附加零点校正”字段中显示一个值。该值将会添加到现有值中。
●
重复测量，直至附加零点校正得到零值。
●
关闭窗口。该值将自动保存。
提示
使用倒装片相机 SST25 校正双头 D 轴零点时，需要校准工具 03123022-xx (2)。
确定 Z 轴零点校正
1. 单击
Calibrate Z axes
。它将自动确定。
设置压力控制阀
将压力控制阀设为环境压力。这对于在高海拔运行
的贴片机而言非常重要。
1. 选择真空功能。
2. 单击
Specialized
选项卡。
3. 单击
Zero pressure adjustment
。
4. 将会得出一个用于压力控制阀的零点校正
值。
5. 零点校正值应为 0 +/- 10
