7 传送导轨系统 7.5 部件更换/设置/校准 190 技术培训 SIPLACE TX系列 10/2016 7.5.2.5 示教传感器 1. 以 Machine service (1-3) 级别登录。 2. 单击 Check sensors icon (1)。 选择 Specific functions (2)。 3. 单击 Conveyor Input/output 。 4. 单击 Sensor 。 5. 单击红色框 Teach bo…
7 传送导轨系统
7.5 部件更换/设置/校准
技术培训 SIPLACE TX系列 10/2016 189

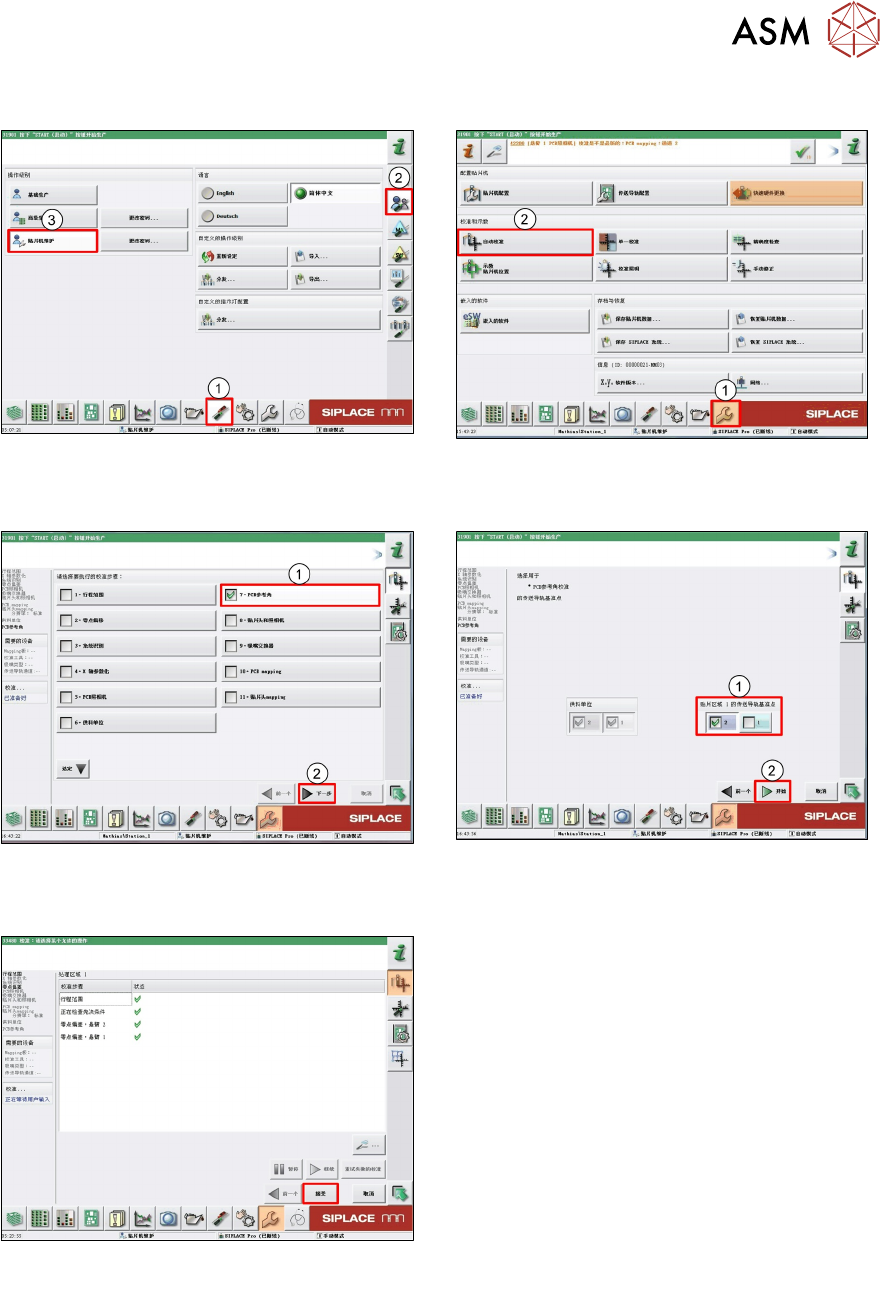

7.5.2.4 板参考角
1. 以
Machine service
(1-3) 级别登录。 2. 单击
Calibration
(1)。
单击
Automatic calibration
(2)。
3. 选择
Board reference corner
(1)。
单击
Next
(2)。
4. 选择
Conveyor
(1)。
单击
Start
(2)。
5. 单击
Accept
以保存数据并关闭。
7 传送导轨系统
7.5 部件更换/设置/校准
190 技术培训 SIPLACE TX系列 10/2016
7.5.2.5 示教传感器
1. 以
Machine service
(1-3) 级别登录。 2. 单击
Check sensors
icon (1)。
选择
Specific functions
(2)。
3. 单击
Conveyor Input/output
。 4. 单击
Sensor
。
5. 单击红色框
Teach board sensor
。 6. 单击
Select enable
。
单击
OK
。
7 传送导轨系统
7.5 部件更换/设置/校准
技术培训 SIPLACE TX系列 10/2016 191
7.5.2.6 调整移载机
1. 以
Machine service
(1-3) 级别登录。 2. 单击
Calibration
(1) 菜单。
选择
Single calibration
(2)。
3. 单击
Input shuttle
(1) 或
Outputshuttle
(2)。 4. 单击
Calibrate conveyor lane width
。
5. 单击
Increase
或
Decrease
(1) 以使传送导
轨宽度匹配当前值。
对于移载机中的传感器，单击
Calibration
board sensor
(2)。
6. 选择每个传送位置 1-4。使用箭头 (1)。
单击
Apply
(2) 以确认。
