7 传送导轨系统
7.5 部件更换/设置/校准
192 技术培训 SIPLACE TX系列 10/2016
TX 移载机单一功能和测试功能菜单
► 单击
Check Sensors and Functions
菜单。
► 单击
Sensor and Functions of specific Components
菜单。
► 单击
Output shuttle
或
Input shuttle
。
1. 将移载机与贴片机对位
2. 移载机实际位置
3. 调整宽度或移动移载机
4. PCB 传送
5. 操作：初始化或回参考点
6. “Shuttle Input / Output”菜单
7.5.3 更改传送导轨配置
提示
不适用于 micron 贴片机
Micron 贴片机固定导轨始终位于外侧，因此无法重新配置 micron 贴片机。

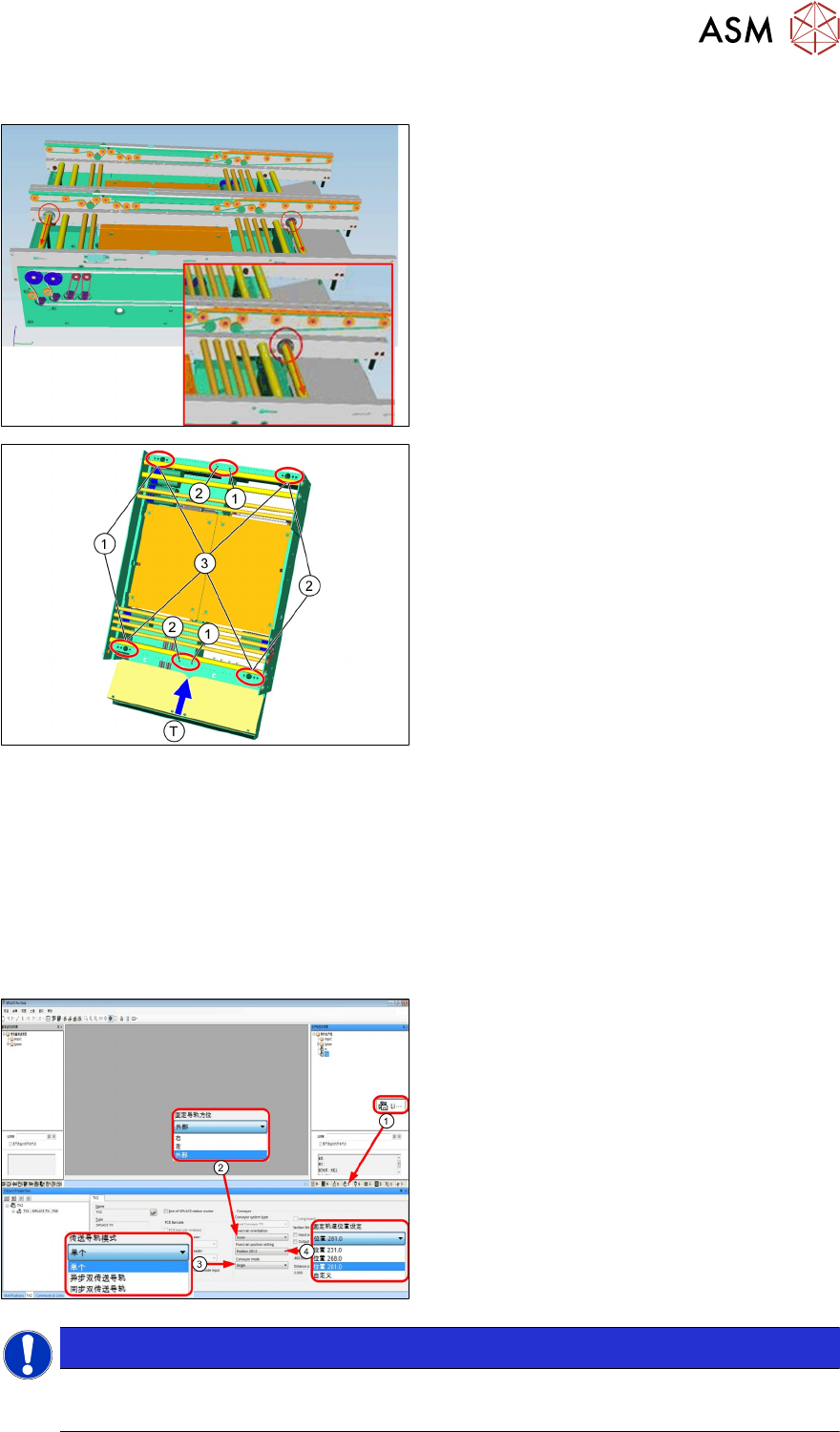

7.5.3.1 更改传送导轨最大宽度
使用 2 个螺钉紧固各固定导轨。
通过重新定位螺钉
(1)
来更改固定导轨位置。
将固定导轨移到所需的位置。
有 3 个固定位置：
1. 281mm
2. 268mm
3. 231mm
拧紧 4 个紧固螺钉。
修改SIPLACE Pro和GUI中的设置。
7 传送导轨系统
7.5 部件更换/设置/校准
技术培训 SIPLACE TX系列 10/2016 193
7.5.3.2 调整导轨固定边：外侧/右侧/左侧
使用 2 个螺钉紧固各固定导轨。
要更换固定导轨，可拧松当前固定导轨上的两个
紧固螺丝，并将其移动并装到要更换的轨道上，
使此轨道成为活动轨。
T - 传送方向
有 3 个固定位置：
1. 左侧固定
2. 右侧固定
3. 外侧固定
将导轨移动到所需的固定位置并紧固螺钉。
修改 SIPLACE Pro 或 GUI 中的设置。
将双传送导轨用作单传送导轨：
●
调整固定导轨为外侧
●
在 SIPLACE Pro 或 GUI 中修订“传送导轨模式”
7.5.3.3 SIPLACE Pro 和 GUI 中的传送导轨设置
1. 从
Line
中打开生产线，以选择：
2. 固定导轨方向
3. 传送导轨模式
4. 固定导轨位置设置
提示
在 SIPLACE Pro 中修改参数后，程序下载一完成，设置即会在贴片机中生效。在 TX 中没必
要进行 GUI 设置。
7 传送导轨系统
7.6 分析/常见错误列表
194 技术培训 SIPLACE TX系列 10/2016

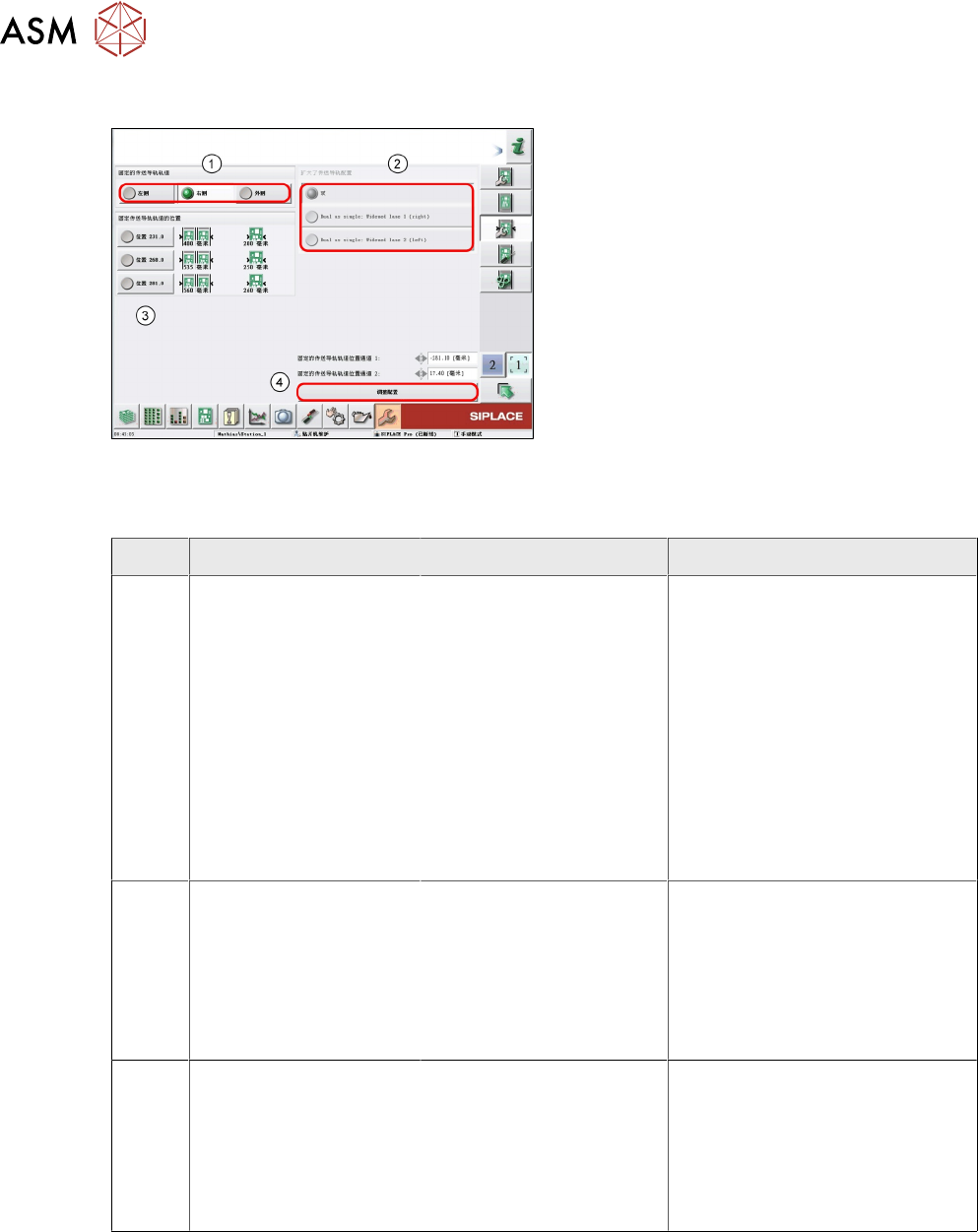

贴片机软件设置
1. 选择固定传送导轨
2. 选择单一模式和固定导轨
3. 选择固定传送导轨
4. 接受和调整配置
7.6 分析/常见错误列表
代码 错误描述 可能的原因 操作
40005 PCB 卡住
●
传送宽度有误
●
PCB 尺寸有误
●
拆下 PCB，检查 PCB，并将
它再次装回
●
检查传送导轨的宽度，必要
时调整其宽度
●
手动取出 PCB，传送导轨
GUI 中会总是显示存在 PCB
●
刷新 GUI 中的 PCB 状态
●
重置/示教传送导轨 GUI 的 I/
O 中的印刷板传感器
4004
4006
35200
贴片过程中，无法找到基
准点
●
GUI 中示教基准点
●
检查/调整传送导轨的宽度
●
拆下 PCB，检查 PCB，并将
它再次装回
●
从 SIPLACE Pro 检查程序
40035 回参考点过程中，未找到
传送导轨标识点
贴片机关闭后手动调整宽
度
●
在 GUI 中检查并记录传送导
轨宽度
●
手动将传送导轨宽度调整到
记录的宽度
●
校准宽度
