8 电源 8.4 保险分配板 FD:A1 概览 技术培训 SIPLACE TX系列 10/2016 209 8.4 保险分配板 FD:A1 概览 1. 至 CSB 单元的插头 5. 42V缓冲电容 9. 贴片头增强变频器（输入 42VDC 输出25.5VDC） 2. 低电压输入 6. 诊断单元 3. 缓冲电容器，160VDC 7. 输出电压接头 10. PE 连接 4. 低电压熔断阵列* 8. 诊断数据接头 11. 台式计算机电压开关 …
8 电源

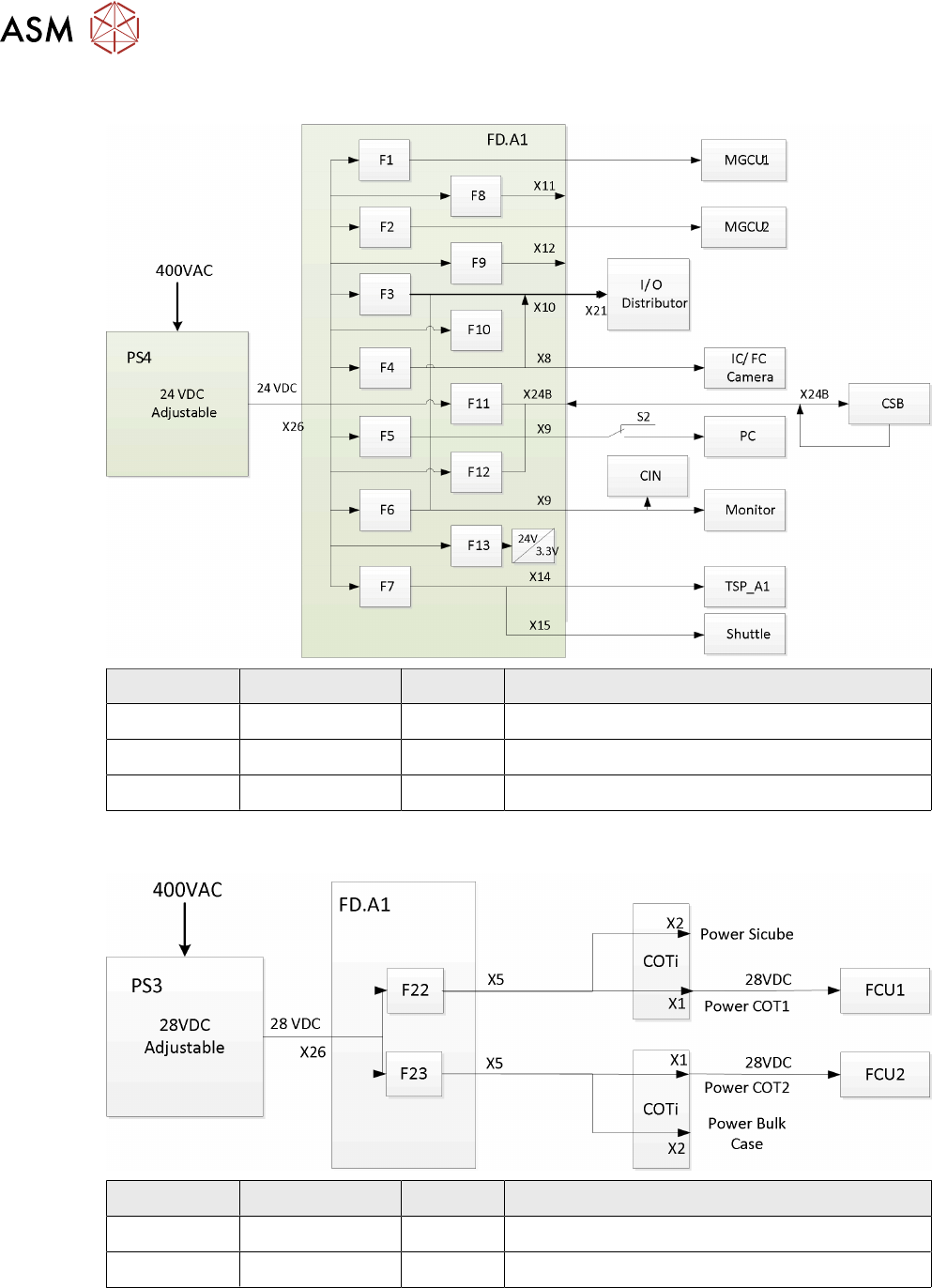

8.3 电压概览方框图
208 技术培训 SIPLACE TX系列 10/2016
保险丝 F11- F13
电压 类型 保险丝 使用
24 VDC 受控 F11 安全继电器（CSB）的电源电压
24 VDC 受控 F12 安全控制回路内部电源电压
24 VDC 非受控 F13 FD.A1 诊断回路的内部电源电压（24V/3.3V）
8.3.6 28 VDC 非受控
电压 类型 保险丝 使用
28 VDC 非受控 F22 FCU 1 号位置电源电压（最低 26.8V）
28 VDC 非受控 F23 FCU 2 号位置电源电压（最低 26.8V）
如果 PS3 没能正确设置为 28VDC（最低输出电压 26.8V），那么 FCU 将无法可靠运行！
8 电源
8.4 保险分配板 FD:A1 概览
技术培训 SIPLACE TX系列 10/2016 209

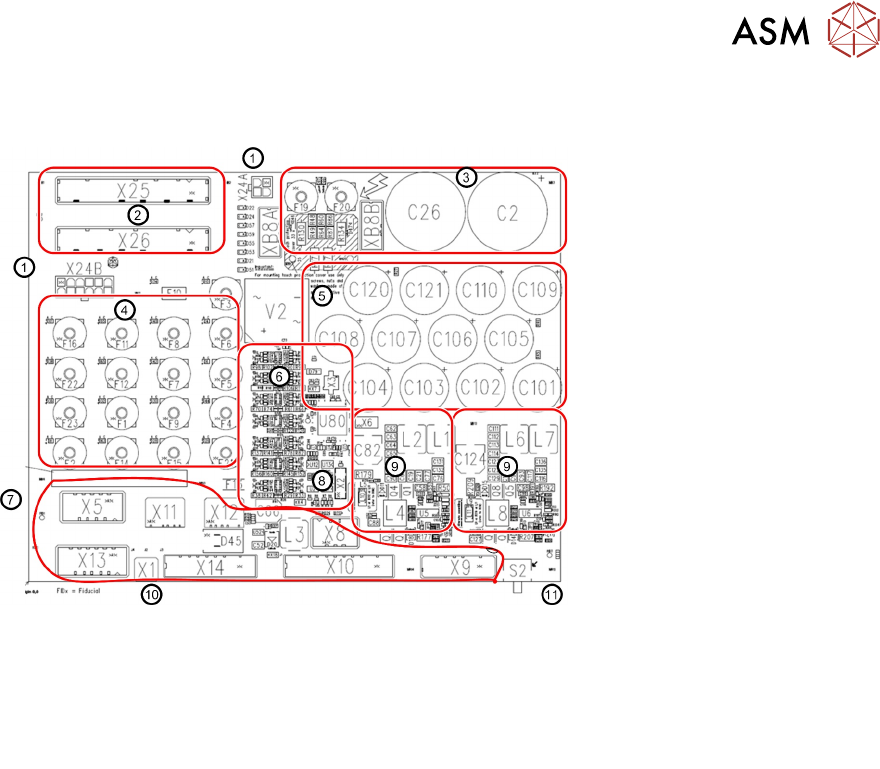

8.4 保险分配板 FD:A1 概览
1. 至 CSB 单元的插头 5. 42V缓冲电容 9. 贴片头增强变频器（输入
42VDC 输出25.5VDC）
2. 低电压输入 6. 诊断单元
3. 缓冲电容器，160VDC 7. 输出电压接头 10. PE 连接
4. 低电压熔断阵列* 8. 诊断数据接头 11. 台式计算机电压开关
*保险丝类型：FUSEHD PCB（5X20MM 垂直）
8 电源
8.4 保险分配板 FD:A1 概览
210 技术培训 SIPLACE TX系列 10/2016
F1 24 V DC 6.3A MGCU1
F2 24V DC 6.3A MGCU2
F3 24 V DC 6.3A 维修
F4 24 V DC 6.3A 分配器电源故障
F5 24 V DC 6.3A IBASE PC
F6 24 V DC 6.3A 选配 3D 共面 PC
F7 24 V DC 6.3A 传送导轨
F8 24 V DC 6.3A 悬臂 1
F9 24 V DC 6.3A 悬臂 2
F10 24 V DC 0.5A 内侧 – 电源故障（内部 CSB）
F11 24 V DC 6.3A SSK_Ready
F12 24 V DC 6.3A 安全供电CSB
F13 24 V DC 3A SMD 内部保险丝 24 V 诊断，如果熔断，则更换 PCB
F14 42 V DC 6.3A 悬臂电缆 1 HCU 25.5V，转换自 42V
F15 42 V DC 6.3A 悬臂电缆 2 HCU 25.5V，转换自 42V
F16 42 V DC 10A 传送导轨驱动装置
F19 160 V DC 6.3A 贴片头轴悬臂 1
F20 160 V DC 6.3A 贴片头轴悬臂 2
F22 28 V DC 6.3A FCU1
F23 28 V DC 6.3A FCU2
