2 贴片机概览 2.3 主要组件概览 技术培训 SIPLACE TX系列 10/2016 21 料台 ● 每个供料器位置都有一个料台（COT）。 ● 根据机器类型和贴片头配置，COT 可以安 装在机器的内侧和外侧两个位置。 ● 供料器数量取决于贴片头配置。 供料器 TX 使用的 SIPLACE X 供料器的尺寸和类型： ● 4mm、8mm、12mm、16mm、24mm ● 32mm、44mm、56mm ● GlueFeeder ● LD…
2 贴片机概览
2.3 主要组件概览
20 技术培训 SIPLACE TX系列 10/2016
2.3 主要组件概览

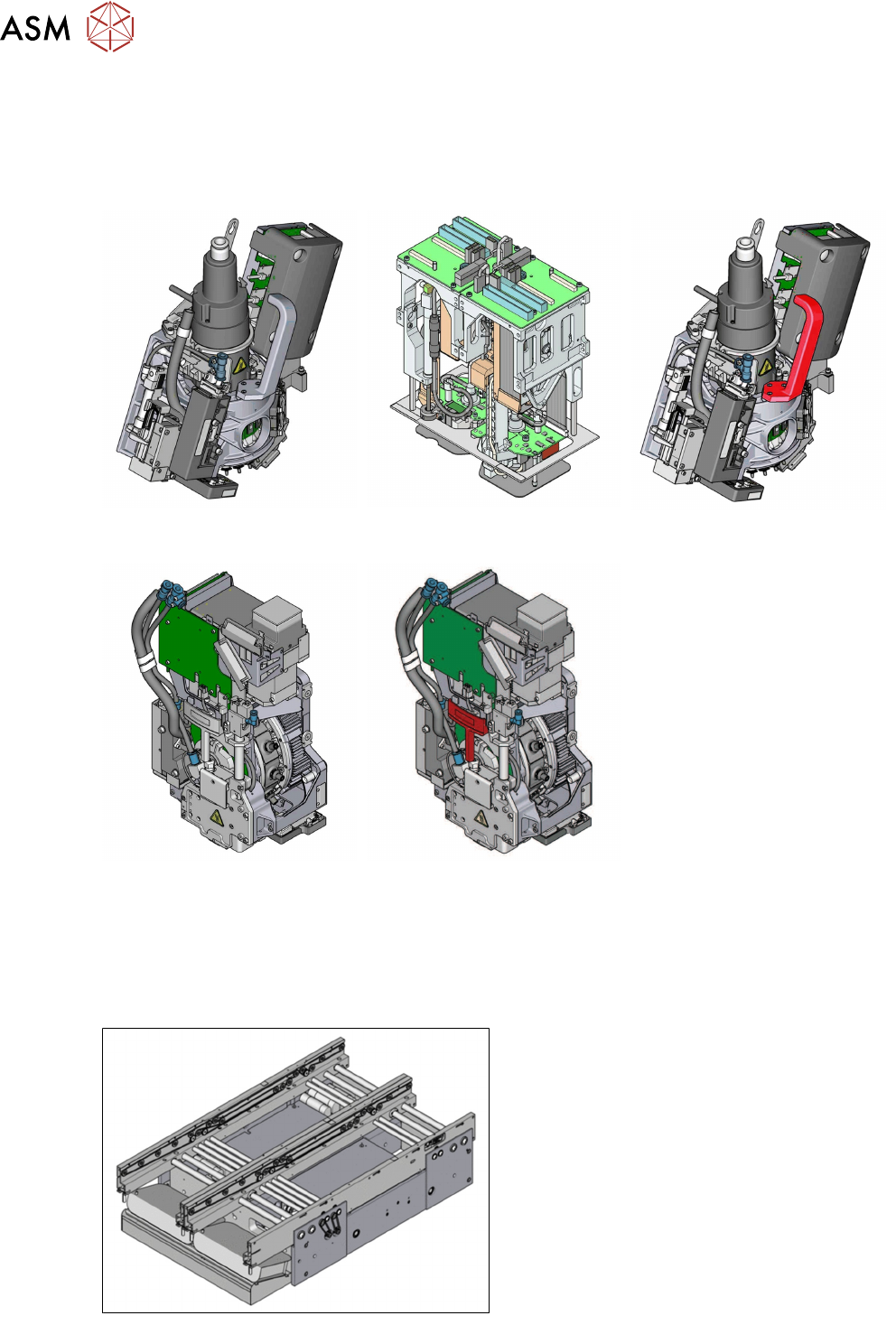

贴片头
TX 贴片机可以安装以下贴片头：
C&P20 P 双头* C&P20 M2**（红色握柄）
CPP CPP M**（红色握柄）
*TX micron 上不支持使用双头或固定式相机
**只有 TX micron 支持 C&P20 M2 和 CPP M
PCB 传输系统
可以采用以下传送导轨配置：
●
标准双传送固定导轨（外侧）
●
双传送固定导轨（左侧）*
●
双传送固定导轨（右侧）*
●
可变双传送固定导轨（左侧）*
●
可变双传送固定导轨（右侧）*
*可配置
2 贴片机概览
2.3 主要组件概览
技术培训 SIPLACE TX系列 10/2016 21

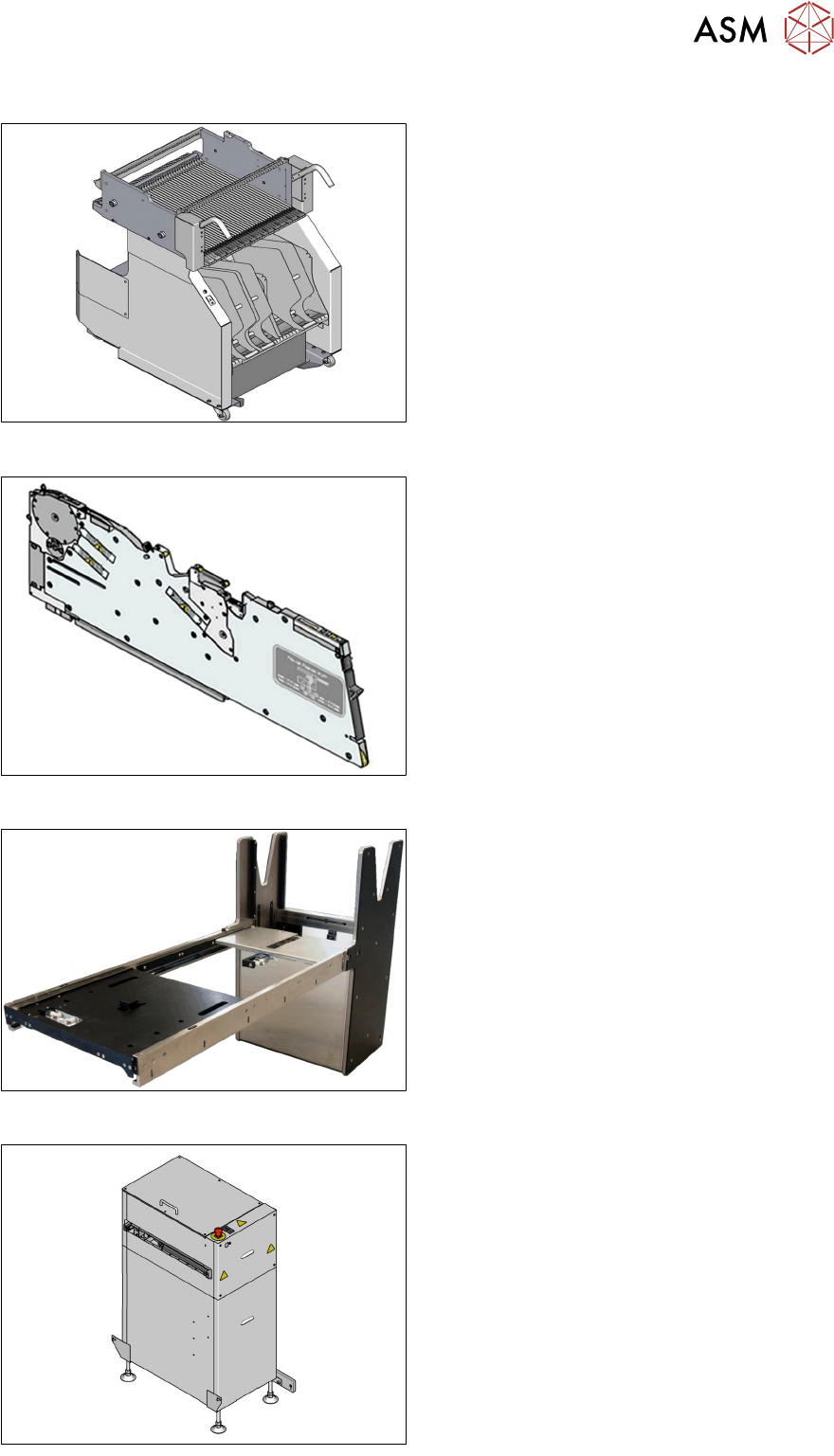

料台
●
每个供料器位置都有一个料台（COT）。
●
根据机器类型和贴片头配置，COT 可以安
装在机器的内侧和外侧两个位置。
●
供料器数量取决于贴片头配置。
供料器
TX 使用的 SIPLACE X 供料器的尺寸和类型：
●
4mm、8mm、12mm、16mm、24mm
●
32mm、44mm、56mm
●
GlueFeeder
●
LDU-X（X 线性浸渍单元）
盤架
●
JTF-ML
移载机
●
序列号 ≥ TA500 的 TX 贴片机
●
TX micron 贴片机
移载机由 TX 贴片机提供电源，由 TX贴片
机软件进行控制。
注意
：
对于输入，移载机可以和 LP 条形码选件结合使
用。
对于输出，移载机不可以和传送导轨扩展部件结
合使用。
2 贴片机概览
2.3 主要组件概览
22 技术培训 SIPLACE TX系列 10/2016
其他可选部件
抛料板 元件可以被抛到抛料盘（110 mm x 70 mm）
上。
输入传送导轨扩展部件 条形码阅读器需要
输出传送导轨扩展部件 需要 JTF-ML
内侧照明 用于维修工作
重新配置套件 LDU-X
传送导轨贴片区中第二个挡光板 用于运行传送导轨模式
PCB 条形码阅读器 输入传送导轨扩展部件
GlueFeeder 要求最大精度的点胶应用
TX micron 配置
TX micron 具有以下配置：
TX2i micron 和 TX2 micron (20 / 25μm) 或 TX2i micron 15μm（带许可证）。
TX micron 20 / 25µm（标准） TX micron 15µm
X/Y 轴光栅尺/编码器 X/Y 轴光栅尺/编码器
传感器模块 X/Y 传感器模块 X/Y
X 轴基准杆 X 轴基准杆
C&P20 M2 / CPP M C&P20 M2 / CPP M
真空支撑工具选件 TX 真空支撑工具，用于传送准备（刚性升降
台）
刚性升降台 真空支撑工具基础套件
License TX micron 15µ 3Sigma 贴片机连接
客户专用真空支撑工具，带 Y 轴基准杆
可选：
TX micron 真空支撑工具（使用新 ACT 板测量
精确度）
有关更多选件和详细信息，请参见《用户手册》。
