2 贴片机概览
2.4 贴片机配置
技术培训 SIPLACE TX系列 10/2016 23
2.4 贴片机配置

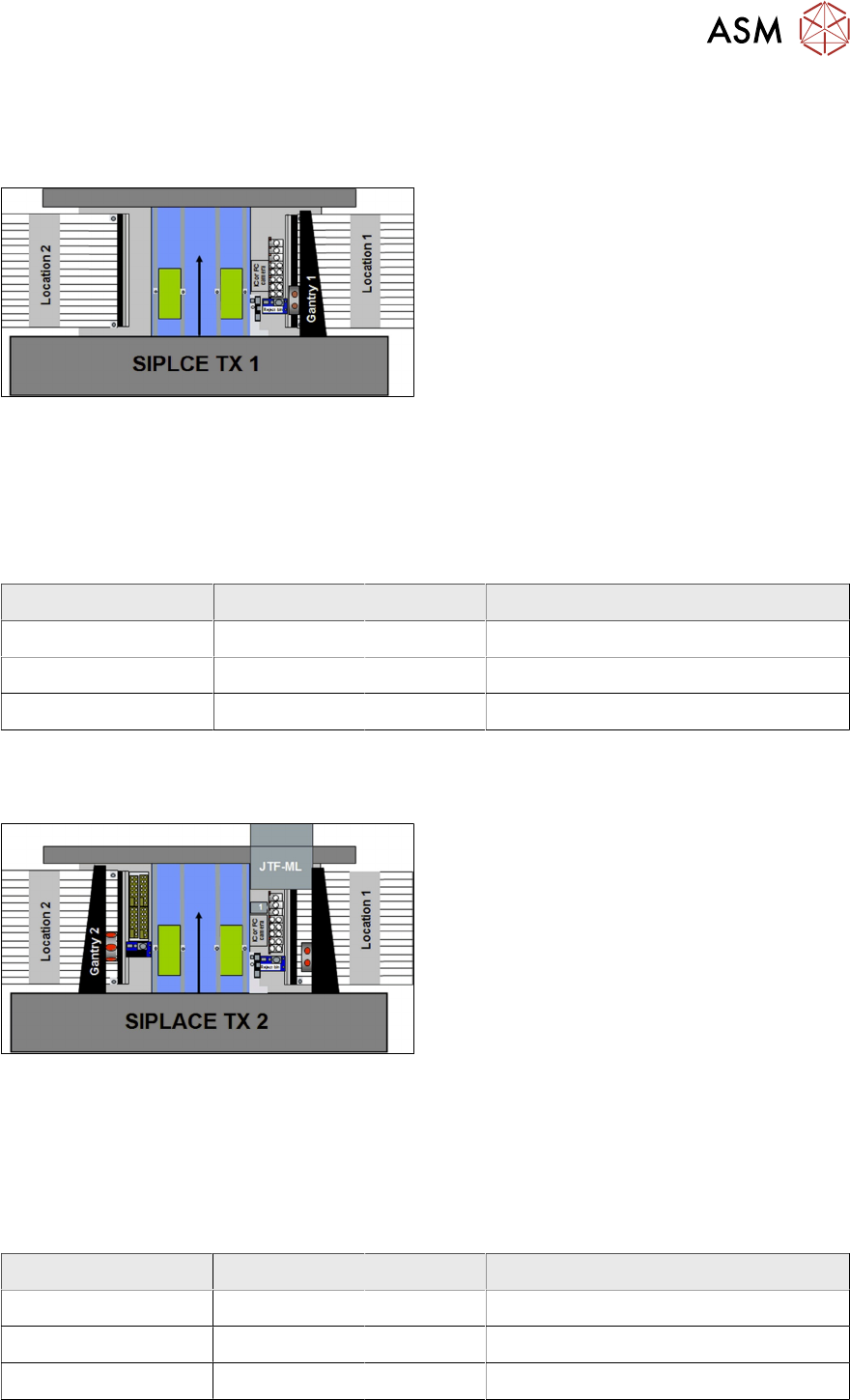

TX 1贴片机配置
配备一种贴片头的一个悬臂：
●
CPP 贴片头 – 1 区内的相机类型 30 和固定
式相机类型 33。
●
C&P20 P 贴片头相机类型 23 或 41
●
双头固定式相机类型 33 或 25
●
JTF-ML（仅 1 区）
●
抛料盘（仅 1 区）
料台位置：
●
1 区：外侧
●
2 区：内侧
悬臂可以升级至 TX2
供料器数量 配备 C&P20 P 配备 CPP 配备双头
1 区 38 40 40*
1 区（配备 JTF ML） - 28 28
2 区 38 40 40*
TX 2 贴片机配置
可配备相同或不同贴片头的两个悬臂：
●
C&P20 P / C&P20 P 相机类型 23 或 41
●
TH 固定式相机类型 25 或 33
/ CPP 相机类型 30
●
CPP / CPP 相机类型 30
●
1 区内的 CPP** / CPP** 相机类型 30 和固
定式相机类型 33
●
JTF-ML（仅 1 区）
●
抛料盘（仅 1 区）
料台位置：
●
1 区：外侧
●
2 区：内侧
供料器数量 配备 C&P20 P 配备 CPP 配备双头
1 区 38 40 40*
1 区（配备 JTF ML） - 28 28
2 区 38 40 不适用
*右侧段位器无法达到料台左侧的 3 个料槽，左侧段位器无法达到料台右侧的 3 个料槽。
**CPP 贴片头配备高低两个装配位置（低装配位置不可使用固定式相机）。
2 贴片机概览
2.4 贴片机配置
24 技术培训 SIPLACE TX系列 10/2016

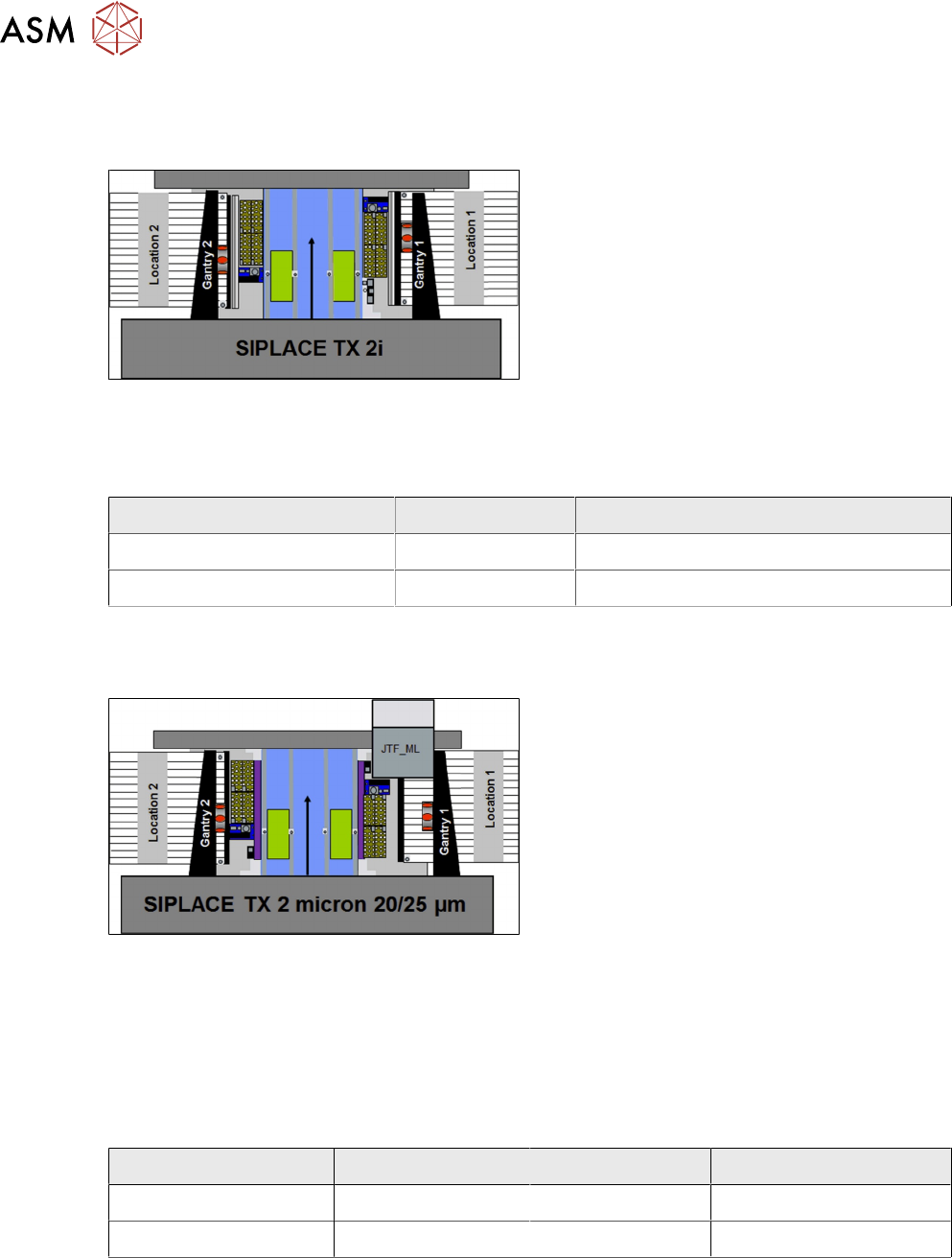

TX 2i 贴片机配置
配备相同贴片头的两个悬臂：
●
C&P20 P / C&P20 P 相机类型 23 或 41
●
CPP / CPP 相机类型 30
料台位置：
●
1 区：内侧
●
2 区：内侧
其他
●
无固定式相机
●
无料盘单元（JTF）
供料器数量 配备 C&P20 P 配备 CPP
1 区 38 40
2 区 38 40
TX 2 micron 20/25 µm 贴片机配置
可配备相同或不同贴片头的两个悬臂：
●
C&P20 M2 / C&P20 M2 相机类型 41
●
CPP M_H_L / CPP M_H_L 相机类型 45
●
X 轴基准杆
●
无固定式相机
●
1 区上的 JTF-ML
备注
：
使用 JTF 时，CPP 贴片头必须安装在较高
的位置。
料台位置：
EOL 应用
●
1 区：外侧
●
2 区：内侧
供料器数量 配备 C&P20 M2 配备 CPP M CPP M，带 JTF_ML
1 区 38 40 28
2 区 38 40 40
2 贴片机概览
2.4 贴片机配置
技术培训 SIPLACE TX系列 10/2016 25

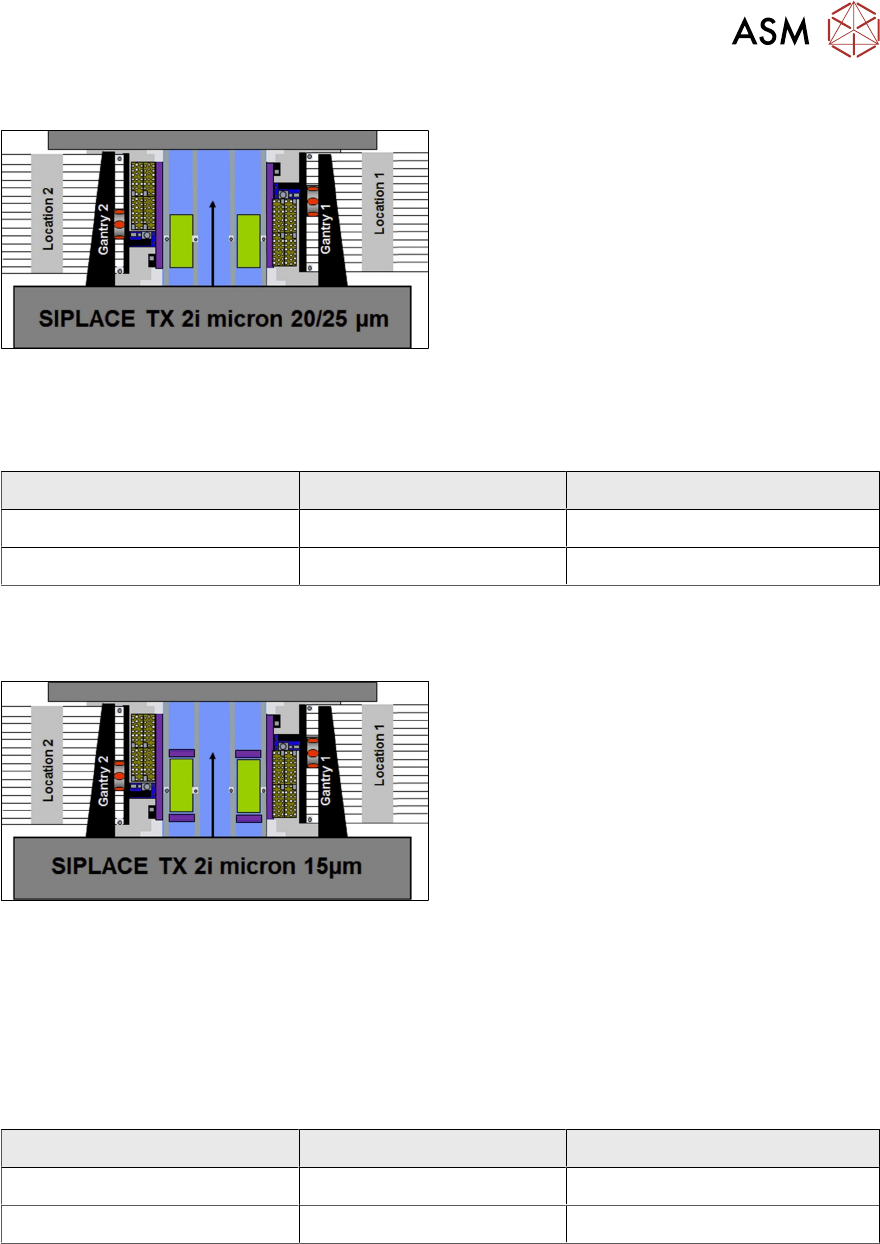

TX 2i micron 20/25 µm 贴片机配置
配备相同贴片头的两个悬臂：
●
C&P20 M2 / C&P20 M2 相机类型 41
●
CPP M_L / CPP M_L 相机类型 45
●
X 轴基准杆
●
无固定式相机
料台位置：
速度应用
●
1 区：内侧
●
2 区：内侧
供料器数量 配备 C&P20 M2 配备 CPP M
1 区 38 40
2 区 38 40
TX 2i micron 15 µm 贴片机配置
可配备相同或不同贴片头的两个悬臂：
●
C&P20 M2 / C&P20 M2 相机类型 41
●
CPP M_L / CPP M_L 相机类型 45
●
刚性升降台
●
真空支撑工具和真空工具基础套件，带 Y
轴基准杆
●
X 轴基准杆
●
无固定式相机
料台位置：
速度应用
●
1 区：内侧
●
2 区：内侧
供料器数量 配备 C&P20 M2 配备 CPP M
1 区 38 40
2 区 38 40
