10 贴片机软件概览 10.7 维护界面 技术培训 SIPLACE TX系列 10/2016 251 10.7.3 预见性维护 用户级别“Service Customer” 1. 显示子系统的维护状态。 2. 贴片头测试，完整贴片头测试和报告 预见性维护页面 硬件维护数据状态信息。 在更新到贴片机软件 709.1 之前。 ● 维护周期应设置为“依具体时间而定”，维护状态应重新设置。 ● 执行全套维护工作。 打开新窗口以对贴片头进行验证检…
10 贴片机软件概览
10.7 维护界面
250 技术培训 SIPLACE TX系列 10/2016

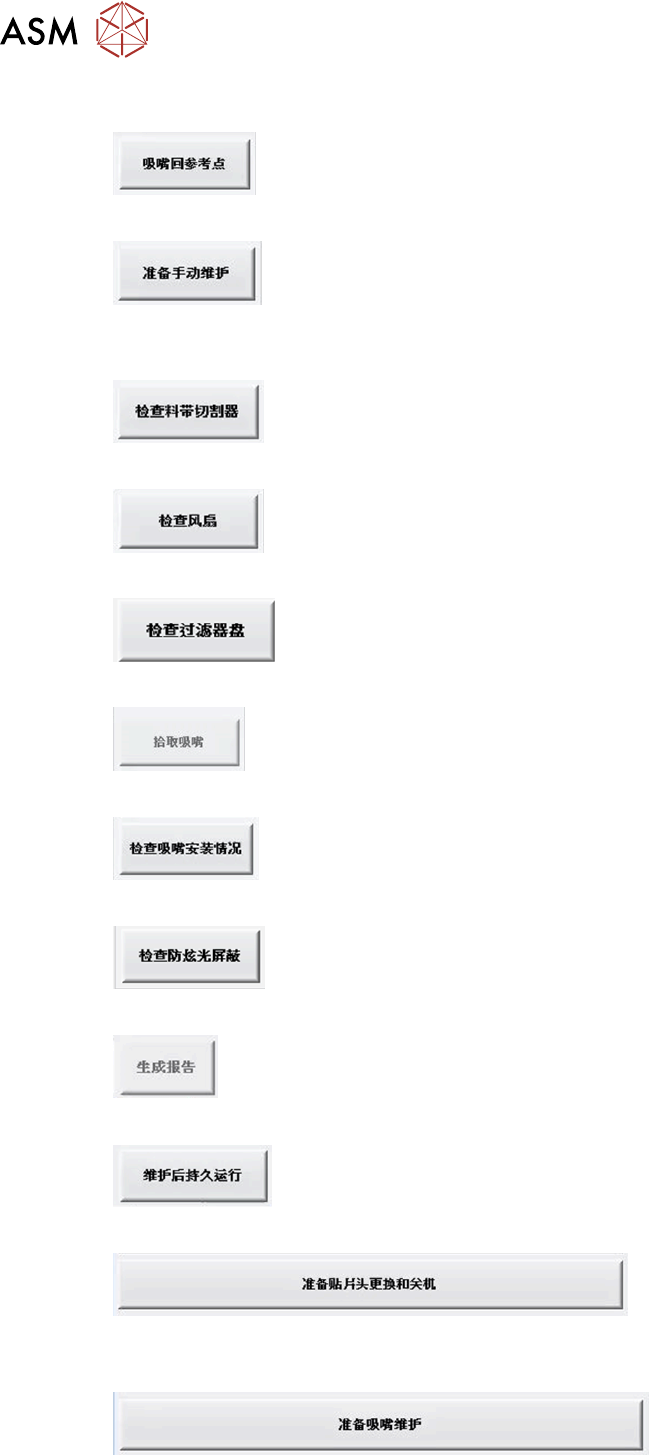

预防性维护作业页面
真空状态、高度和扫描值（含生产喷嘴）概览显示了已禁用的 DP，可通过退出按钮返回维护界面。
吸嘴交换器中的返回吸嘴、悬臂移至设置位置，必要时移动所有料台（SX）。贴片机处于开启状
态。
通过料带切割器的两个切口检查刀片和循环使用周期。
检查并显示配备分辨率传感器的风扇（SIPLACE TX）。
通过 C&P20 贴片头上的元件传感器检查滤片。
拾取生产喷嘴，继续操作下一步骤以检验该喷嘴。
检查 DP 上的吸嘴座（所有 CPx 贴片头）。
转动 DP 和元件传感器，检查防眩目装置（仅 C&P20A/M 贴片头）。
供维护人员使用的报告。显示所执行的所有测试结果和备注信息。
所有主轴和贴片头轴的持续运行测试以及完整的回参考点 3 圈运行。
返回生产喷嘴（如果可以，请拾取校准吸嘴），将悬臂置于设置位置，必要时取下所有料台
（SX）。关停贴片机。
返回吸嘴交换器中的所有吸嘴，取下吸嘴装载盘并清洁吸嘴。
10 贴片机软件概览
10.7 维护界面
技术培训 SIPLACE TX系列 10/2016 251

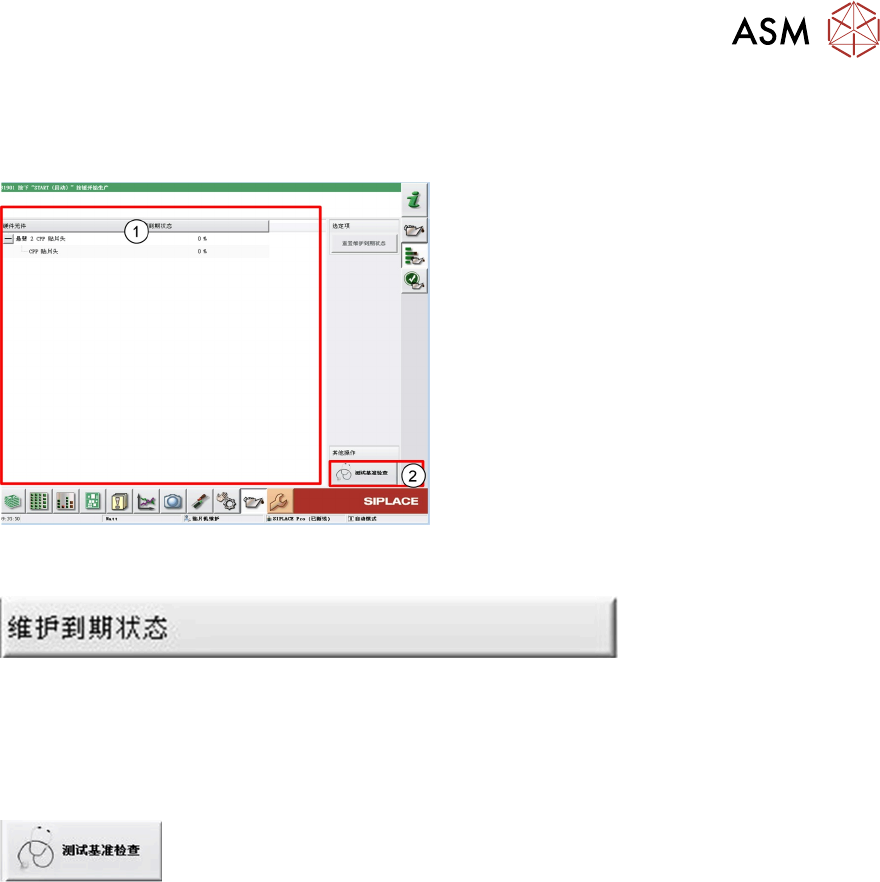

10.7.3 预见性维护
用户级别“Service Customer”
1. 显示子系统的维护状态。
2. 贴片头测试，完整贴片头测试和报告
预见性维护页面
硬件维护数据状态信息。
在更新到贴片机软件 709.1 之前。
●
维护周期应设置为“依具体时间而定”，维护状态应重新设置。
●
执行全套维护工作。
打开新窗口以对贴片头进行验证检查并生成报告。有关该功能的使用方法，请参见贴片头维护《用
户手册》。
10 贴片机软件概览
10.7 维护界面
252 技术培训 SIPLACE TX系列 10/2016

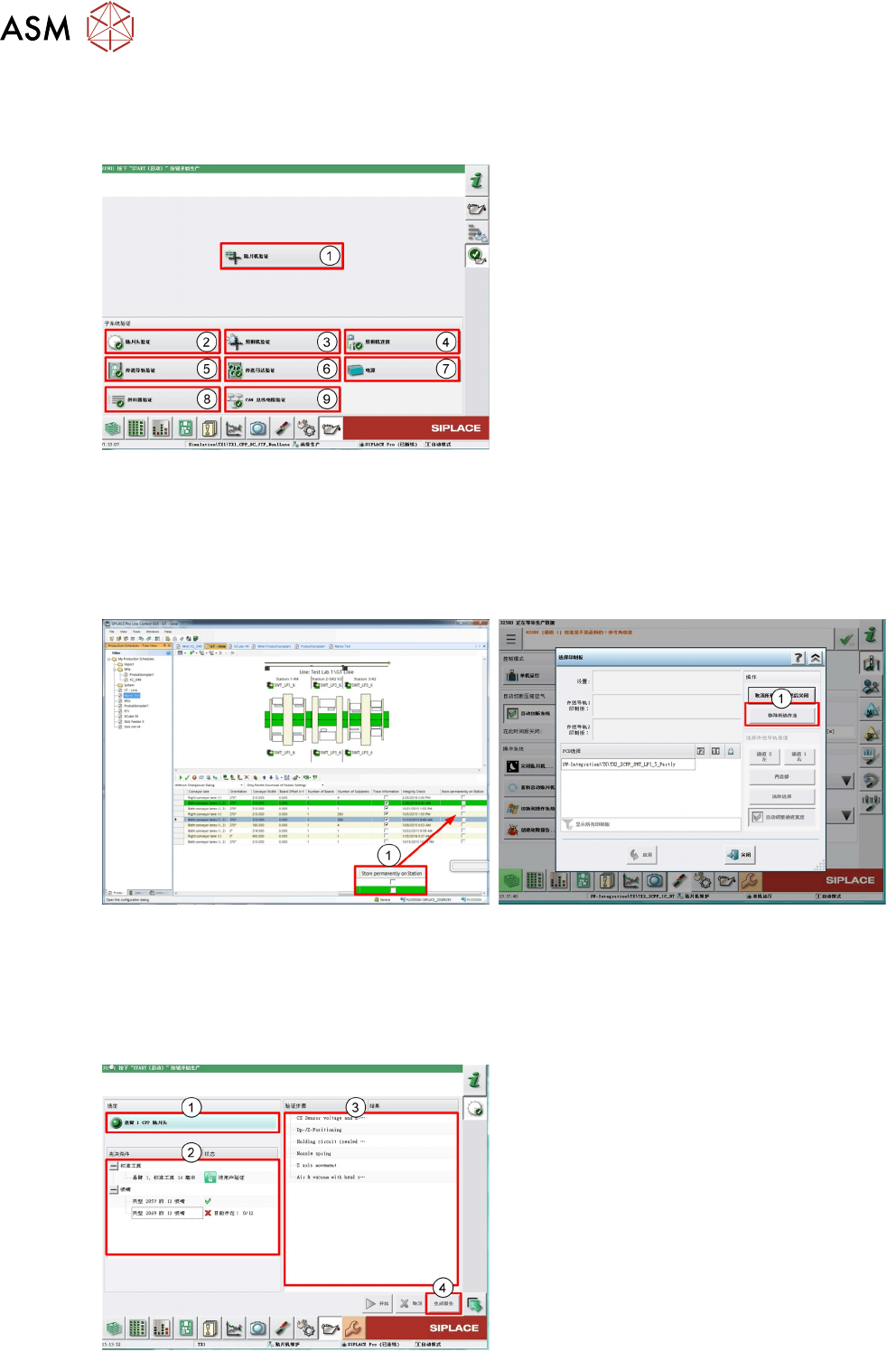

10.7.4 验证
高级生产用户级别
1. 使用维护工具 ACT 验证贴片机。
2. 验证贴片头，快速检测（少于 10 分钟）。
3. 使用维护工具 FCCS 验证相机。
4. 检查贴片机中安装的所有相机的通信情况。
5. 检查传送导轨的平行度。
6. 检查所有传板电机的电流阈值。
7. 检查所有电源电压。
8. 检查供料器拾取位置是否有偏差。
9. 验证 CAN 总线电阻。
验证 — 贴片机验证
贴片机验证功能通过常规 ACT 工具生成报告，以检验贴片机的准确度。
除当前功能外，贴片程序还能在 SIPLACE Pro 中标记为“永久”。只要硬件配置没有更改，ACT 程序
即始终在可用贴片机中。可从贴片机中删除该永久性贴片程序。
1. 在 SIPLACE Pro 中标记为“永久” 2. 删除贴片机上的程序
验证 - 贴片头验证
这是验证并检查该贴片头是否处于可生产状态的重要步骤。C&P20/ CPP 和 TH 贴片头的检测时间
少于 10 分钟。
1. 选择贴片头
2. 显示测试脚本所需的前置条件
3. 显示测试脚本和状态
4. 生成详细报告
