10 贴片机软件概览 10.7 维护界面 技术培训 SIPLACE TX系列 10/2016 253 验证 - 贴片头验证 通过特定流程验证贴片头只需不到 10 分钟的时间 - 结果标绿/标红。 贴片头类型：C&P20A/M/P、C&P14、CPP 和 TH，含简要报告。 C&P20 A 脚本 前置条件： 吸嘴 1069 和 1235 校准吸嘴 BE 传感器电压和 Z 轴高度 保持回路（密封吸嘴） 吸嘴弹簧 Z轴…
10 贴片机软件概览
10.7 维护界面
252 技术培训 SIPLACE TX系列 10/2016
10.7.4 验证
高级生产用户级别
1. 使用维护工具 ACT 验证贴片机。
2. 验证贴片头，快速检测（少于 10 分钟）。
3. 使用维护工具 FCCS 验证相机。
4. 检查贴片机中安装的所有相机的通信情况。
5. 检查传送导轨的平行度。
6. 检查所有传板电机的电流阈值。
7. 检查所有电源电压。
8. 检查供料器拾取位置是否有偏差。
9. 验证 CAN 总线电阻。

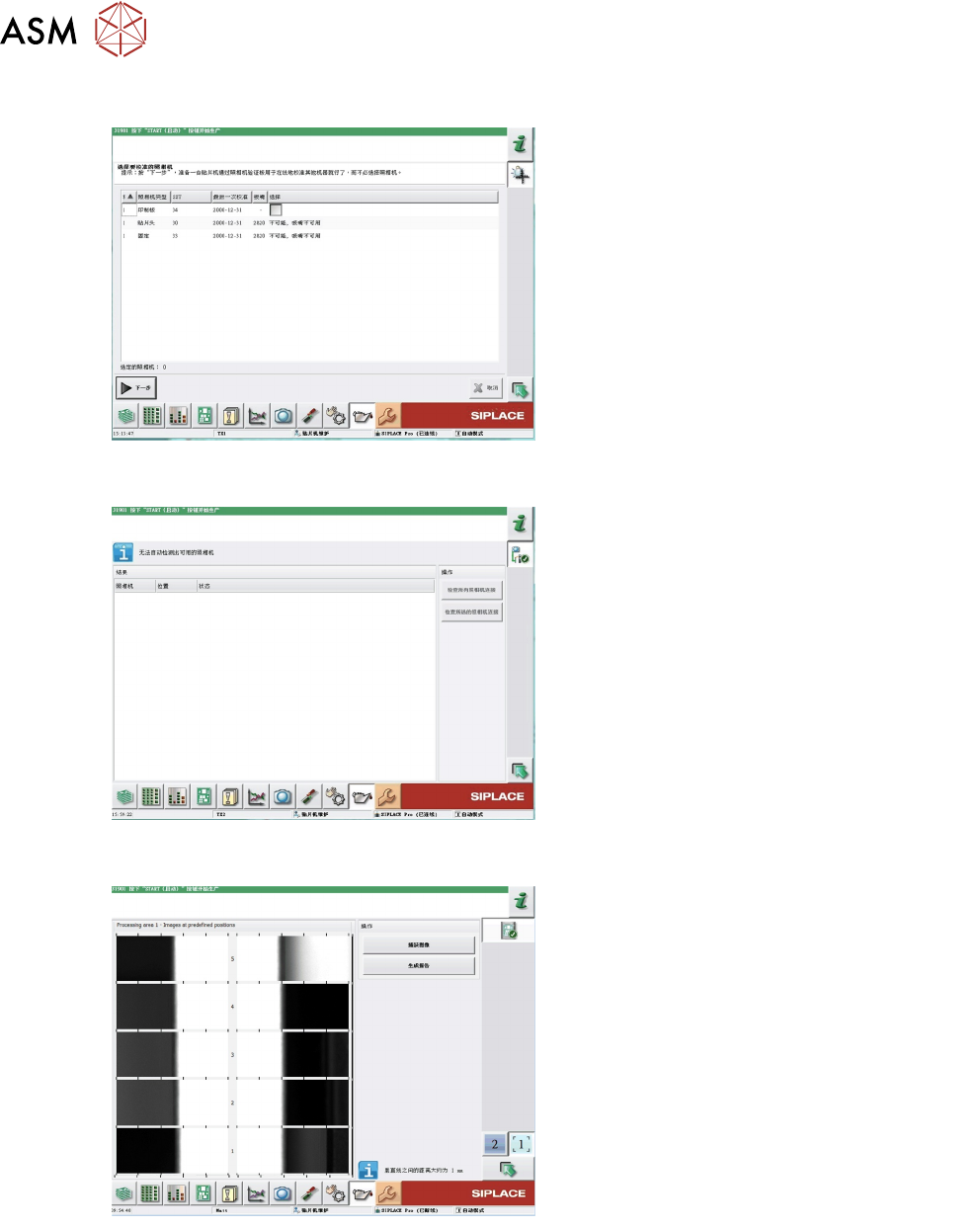

验证 — 贴片机验证
贴片机验证功能通过常规 ACT 工具生成报告，以检验贴片机的准确度。
除当前功能外，贴片程序还能在 SIPLACE Pro 中标记为“永久”。只要硬件配置没有更改，ACT 程序
即始终在可用贴片机中。可从贴片机中删除该永久性贴片程序。
1. 在 SIPLACE Pro 中标记为“永久” 2. 删除贴片机上的程序
验证 - 贴片头验证
这是验证并检查该贴片头是否处于可生产状态的重要步骤。C&P20/ CPP 和 TH 贴片头的检测时间
少于 10 分钟。
1. 选择贴片头
2. 显示测试脚本所需的前置条件
3. 显示测试脚本和状态
4. 生成详细报告
10 贴片机软件概览
10.7 维护界面
技术培训 SIPLACE TX系列 10/2016 253
验证 - 贴片头验证
通过特定流程验证贴片头只需不到 10 分钟的时间 - 结果标绿/标红。
贴片头类型：C&P20A/M/P、C&P14、CPP 和 TH，含简要报告。
C&P20 A 脚本
前置条件：
吸嘴 1069 和 1235 校准吸嘴
BE 传感器电压和 Z 轴高度
保持回路（密封吸嘴）
吸嘴弹簧
Z轴移动
空气和真空，带贴片头传感器
C&P20 P 脚本
前置条件：
吸嘴 4069 和 4235 校准部件
ZDS 传感器值
空气和真空，带贴片头传感器
吸嘴弹簧
保持回路（密封吸嘴）
Z轴移动
CPP 脚本
前置条件：
吸嘴 2069 和 2057 校准部件
BE 传感器电压和 Z 轴高度
Dp /Z 定位
保持回路（密封吸嘴）
吸嘴弹簧
Z轴移动
空气和真空，带贴片头传感器
TH 脚本
前置条件：
吸嘴校准部件
DP 定位时间
行程距离 z
定位时间 z
空气真空
持续运行 2N
10 贴片机软件概览
10.7 维护界面
254 技术培训 SIPLACE TX系列 10/2016
验证 - 相机验证
相机验证是 FCCS 工具的功能，可生成报告并对
相机进行验证和调整。
贴片生产线功能，如果未选择任何相机，贴片机
将会通过生产线将 FCCS 工具发送到已选择相机
的贴片机上。
验证 - 相机连接
此功能可检查影像计算机、影像界面、影像贴片
头接口和所连接相机之间的连接和通信情况
（PCB 相机、元件相机和固定式相机）。
验证 - 传送导轨验证
PCB 相机可通过这项功能，检查传送导轨的平行
度以及贴片区内各导轨的外边缘。
