2 贴片机概览
2.4 贴片机配置
技术培训 SIPLACE TX系列 10/2016 25
TX 2i micron 20/25 µm 贴片机配置
配备相同贴片头的两个悬臂：
●
C&P20 M2 / C&P20 M2 相机类型 41
●
CPP M_L / CPP M_L 相机类型 45
●
X 轴基准杆
●
无固定式相机
料台位置：
速度应用
●
1 区：内侧
●
2 区：内侧
供料器数量 配备 C&P20 M2 配备 CPP M
1 区 38 40
2 区 38 40
TX 2i micron 15 µm 贴片机配置
可配备相同或不同贴片头的两个悬臂：
●
C&P20 M2 / C&P20 M2 相机类型 41
●
CPP M_L / CPP M_L 相机类型 45
●
刚性升降台
●
真空支撑工具和真空工具基础套件，带 Y
轴基准杆
●
X 轴基准杆
●
无固定式相机
料台位置：
速度应用
●
1 区：内侧
●
2 区：内侧
供料器数量 配备 C&P20 M2 配备 CPP M
1 区 38 40
2 区 38 40
2 贴片机概览
2.5 特性
26 技术培训 SIPLACE TX系列 10/2016
2.5 特性

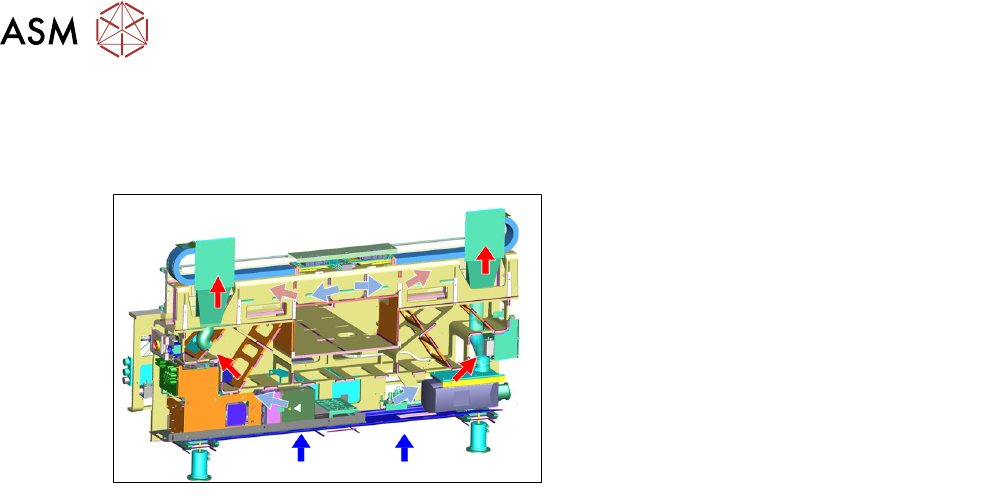

SIPLACE TX 热量管理
散热系统：
●
使热气流跟贴片区隔离
●
中间位置排出热气
●
软件监测风扇状态
TX micron 特性
●
TX micron 贴片机将配备两个 X 轴基准杆，这两个基准杆与传送导轨平行，靠近标准传送导轨
上传送轨道的外侧。每个位置均有一个专用的校准夹具支架和一个独立的零点基准点。
●
TX micron 15µm 配备有选件“真空支撑工具基础套件”和用于 15µm / 3s 型号的许可证，并将随
附刚性升降台。
2 贴片机概览
2.6 练习：TX 贴片机概览
技术培训 SIPLACE TX系列 10/2016 27
2.6 练习：TX 贴片机概览
1. 下列哪项是对 TX 贴片机类型的最佳表述？
A TX2 是指配备两个悬臂的 TX 贴片机。
B TX2i 是指配备两个悬臂（悬臂内部包括料台位置）的 TX 贴片机。
C TX1 是指配备一个悬臂的 TX 贴片机。
D A、B、C 均正确。
2. 以下哪项为正确答案？
A 可在配备 2XCP20 P 贴片头的 TX 贴片机上配置 80 个 8 mm 供料器。
B TX 贴片机两侧均可安装固定式相机。
C 装卸工作站始终位于 TX 贴片机 2 区的内侧位置。
D TX 贴片机 2 区可安装 JTF-ML。
3. TX 贴片机没有以下哪个选项？
A 抛料板。
B 1 区内的双头或 CPP 固定式相机。
C 长印制板选项。
D 贴片区第二块印刷板的第二个光纤传感器。
4. TX 和 TX micron 贴片机之间有何差异？
A 二者只是在配置上有差异。
B TX micron 的规格和贴片头更精确。
C 两款贴片机的软件版本不同。
D TX micron 不支持 TX 移载机。
