11 JTF-ML 11.6 分析/常见错误列表 268 技术培训 SIPLACE TX系列 10/2016 11.6 分析/常见错误列表 11.6.1 概览 问题 可能的原因 操作 某个气压功能变慢或迟钝。 机械装置可能被挡住或卡住。 ● 检查是否存在机械问题 该功能的气动流量可能需要调 整。 ● 料盘夹 ● 供料推杆 ● 返回推杆 该功能的阀块可能损坏。 ● 进行检查，必要时请更换 该功能的气缸可能出现故障。 ● 进行检查，必要时请…
11 JTF-ML
11.5 JTF（JEDEC 料盘供料器）- 调整
技术培训 SIPLACE TX系列 10/2016 267

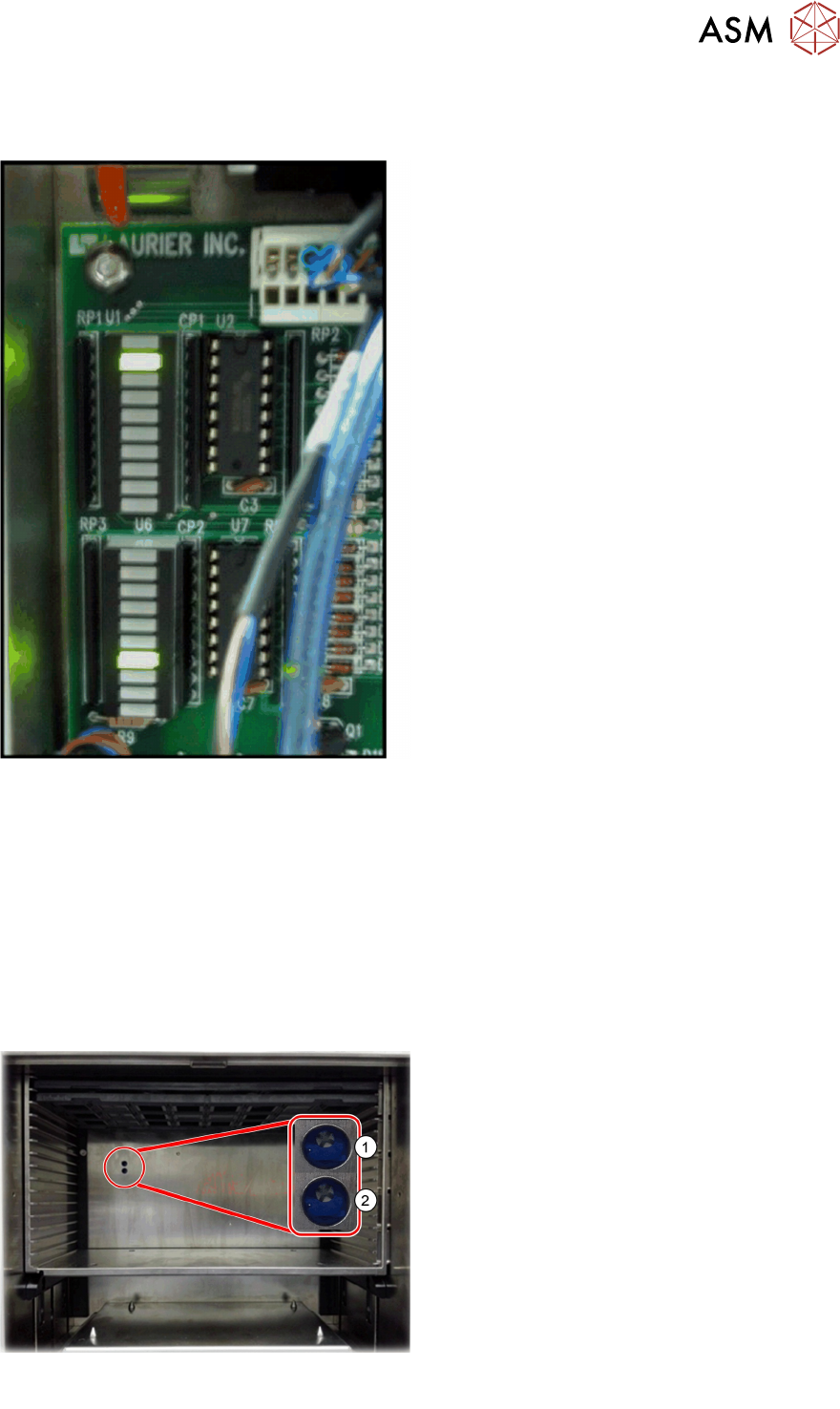

控制板 LED 状态
所有传感器和按钮状态均由控制板 PCB 上的 LED 显示，便于确定供料器的错误。
位置 传感器的功能
U1-3 前进减速传感器
U1-4 末端停止
U1-5 料盘位置
U1-6 “Reset（重置）”按钮
U1-7 “Reset（重置）”按钮
U1-8 零
U6-1 “Inhibit（抑制）”按钮
U6-2 升降轴下降按钮
U6-4 升降轴止动，末端止动传感器
U6-5 后退减速传感器
U6-6 升降轴高位末端
U6-7 升降轴低位末端
U6-8 门打开
U6-9 索引1和索引2
11.5 JTF（JEDEC 料盘供料器）- 调整
“传送导轨减速”传感器会在料盘到达传送导轨末端时，使料盘停止，从而防止其突然停止。（突然停
止会导致元器件弹出料盘。）
传感器位于传送导轨末端附近，当料盘的前端通过传感器时，传送导轨将转换为低速运行。
该速度可通过下图所示的电位计进行调整，待其返回到供料器后，料盘将通过第二个传感器。这样
即可在到达供料器基座前降低料盘的速度。
可使用电位器来调整供料器被切换到慢速 模式之前的等待时间, 如下图所示。
1. 电位计延时：
顺时针返回减速传感器
。调节传送导轨减速延时，使料盘可以更快
速地抵达后部。
2. 电位计延迟：
顺时针前进减速传感器。
调节传送导轨减速延时，这样料盘可以更快
速地抵达前部。
如果旋转电位器时用力过大，则致其剥落，从而
导致它无法再正常工作。这种情况需要更换整个
控制板。为了避免这个问题，调整电位器时一定
要格外小心。
有关传送导轨装置的设置与调整的详细信息，请参阅《维修手册》。
11 JTF-ML
11.6 分析/常见错误列表
268 技术培训 SIPLACE TX系列 10/2016
11.6 分析/常见错误列表
11.6.1 概览
问题 可能的原因 操作
某个气压功能变慢或迟钝。 机械装置可能被挡住或卡住。
●
检查是否存在机械问题
该功能的气动流量可能需要调
整。
●
料盘夹
●
供料推杆
●
返回推杆
该功能的阀块可能损坏。
●
进行检查，必要时请更换
该功能的气缸可能出现故障。
●
进行检查，必要时请更换
所有气压功能似乎很快。 主机的气压可能太高。
●
确保主机压力供应保持在
60 psi或5 Bar左右
可以设置供料器上的主空气调节
器。
●
设置它使之提供 60 psi或5
Bar压力
传送导轨上的料盘不能到达“末
端止动块”或“就绪”传感器。（您
应该在传感器上看到绿色
LED）。
料盘在供料器中的位置可能不正
确或者发生变形。
●
拆下料盘，并按下
Reset（重置）按钮
可能是什么东西挡住了托盘，使
之无法在传送导轨上自由移动。
●
拆下料盘和阻碍件，然后
按 Reset（重置）按钮
传送导轨皮带可能变脏并打滑。
●
用乙醇清洁传送导轨皮带
升降轴不能上下移动（电机不移
动）
门可能打开。
●
关闭门
门传感器可能存在故障
●
检查U6-8 状态
变速箱中的齿轮可能可能脱落。
●
更换变速箱
有关错误的完整列表，请参阅随机《JTF 用户手册》。
11.7 维护
传输轨道系统的维护项目（有关详情，请查看维护作业卡）。
维护内容 间隔 要求
●
检查供料器是否有损坏或断裂的部件。 每周 无
●
检查传送导轨皮带是否有污物、缺口或其他损坏痕迹。 每周 无
●
清理供料器。 每月一次
●
清洁传送导轨皮带和料盘平台。
●
使用异丙醇擦拭皮带和平台。
每月一次
●
检查固定在料盘夹紧装置上的聚氨酯压紧辊，查看是否有磨损
或损坏痕迹。
●
必要时请更换。
每月一次
贴片机上使用的所有轴承均采用密封设计，不需要润滑。供料器使用干式运行链，不得为其润滑。
11 JTF-ML
11.8 练习：JTF-ML
技术培训 SIPLACE TX系列 10/2016 269
11.8 练习：JTF-ML
1. JTF-ML 是料盘包装元件的一个可选部件，以下哪项表述是正确的。
A JTF-ML 可直接通过 CAN 总线与 BOXPC 进行通信。
B 需对 JTF-ML 电源进行额外改装。
C JTF-ML 的作用与供料器相似。无需任何供料器轴和升降轴的 ZPC。
D 对 JTF-ML 上的部件续料时，必须按下“停止”按钮。
