西门子技术培训资料TX等糸例 - 第36页
3 安装贴片机 3.4 练习：安装贴片机 36 技术培训 SIPLACE TX系列 10/2016 3.4 练习：安装贴片机 1. 有关机器交付和设置，以下表述哪项不正确？ A 一个包装盒内包含配备 TX 贴片机的两个元件料台。 B 移动机器时，叉车可以在任意方向提升并移动机器。 C TX 贴片机传板高度：900mm 至 950mm ± 15mm。 D 安装结束后，应校准“自动校准”GUI 中的前 4 个条目。
3 安装贴片机
3.3 安装 TX 贴片机 — 工具
技术培训 SIPLACE TX系列 10/2016 35
3.3 安装 TX 贴片机 — 工具
TX 系列
工具 部件号
需要转矩扳手100 Nm至400 Nm（设置为130 Nm） 03122973- xx
可逆棘轮工具架 800 mm 03122976- xx
可连接棘轮 3/4 英寸 14x18 03122977- xx
扩展件 1/2 英寸 03080499- xx
艾伦内六角扳手头 SW19x85mm 3/4 in 03122975- xx
UVEX 防撞帽 SHORT 03122979- xx
六角形螺丝刀头，规格：14 标准支撑工具
开口扳手 18 mm 标准支撑工具
轴式水准仪（准确度 0.02 mm/m） 00353825- xx
仅适用于 Micron
ACT 工具箱（标准）TX micron 20 / 25µm 03072228- xx
精确度检查工具 ACT 03068036- xx
映射板，单套，cpl. 03056448- xx
ACT 胶带 03071883- xx
陶瓷片 2x2mm（胶带） 00359505- xx
用户手册。精确度检查工具，德语+英语 00196351- xx
ACT 工具箱 TX micron 15µm xxxxxxxx-xx
精确度检查工具 ACT 15µm xxxxxxxx-xx
ACT 板 TX micron xxxxxxxx-xx
粘合箔 ACT TX micron xxxxxxxx-xx
陶瓷片 2x2mm，展开 00359505- xx
ACT 包 TX2i micron 15µm
●
ACT 测试模型 250x100x3
●
ACT 完整包 TX2i micron 15µm
03156157- xx
●
03156158- xx
●
03156305- xx
VakTool ACT SP1 全套 03156327- xx
VakTool ACT SP2 全套 03156332- xx
Pipette Typ 4204/6204 全套陶瓷 03149000- xx
吸嘴料盘类型 40xx 03101503- xx
Pipette 2204 全套陶瓷 03153518- xx
吸嘴料盘类型 20xx 03066107- xx
3 安装贴片机
3.4 练习：安装贴片机
36 技术培训 SIPLACE TX系列 10/2016
3.4 练习：安装贴片机
1. 有关机器交付和设置，以下表述哪项不正确？
A 一个包装盒内包含配备 TX 贴片机的两个元件料台。
B 移动机器时，叉车可以在任意方向提升并移动机器。
C TX 贴片机传板高度：900mm 至 950mm ± 15mm。
D 安装结束后，应校准“自动校准”GUI 中的前 4 个条目。
3 安装贴片机

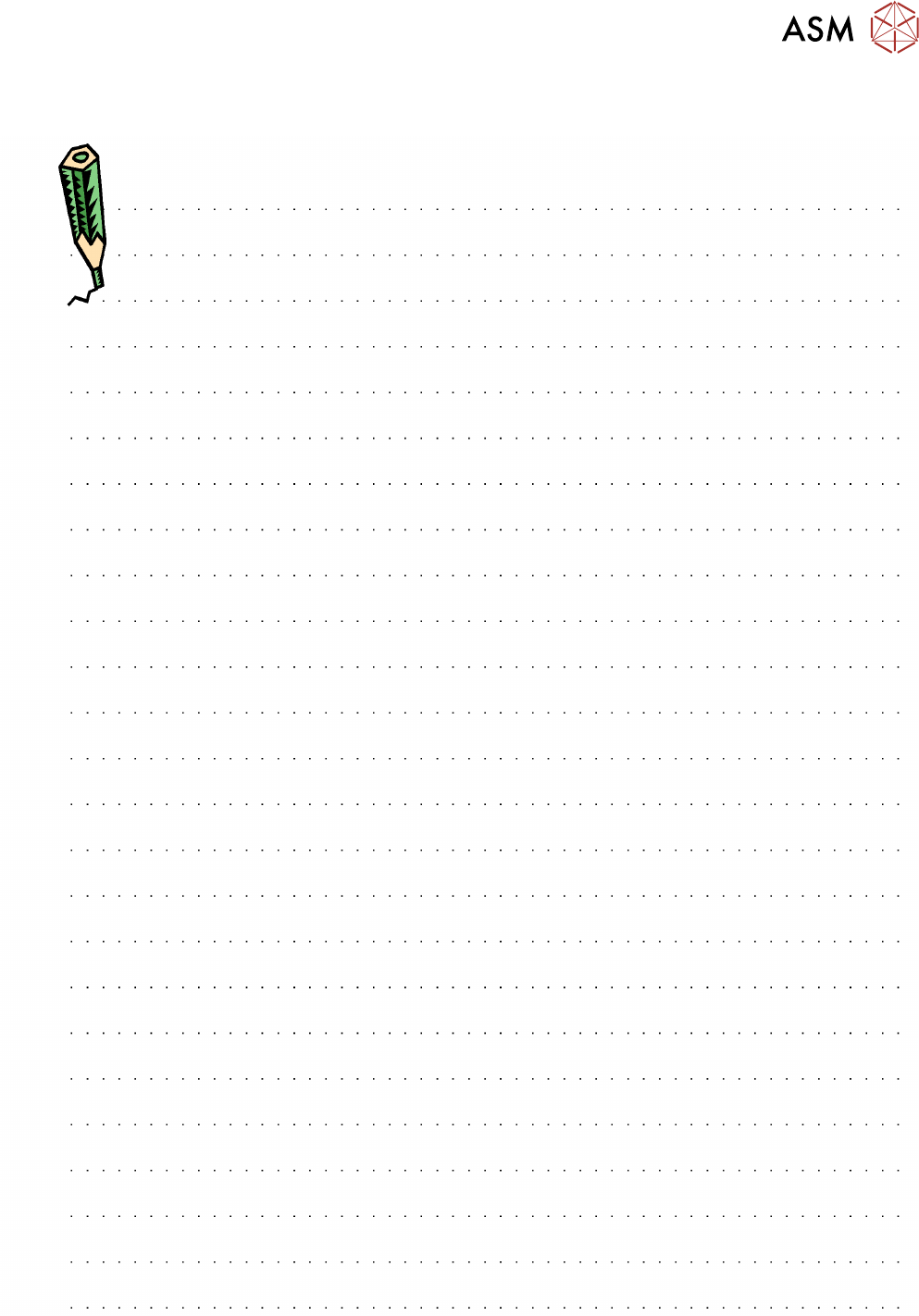

笔记页
技术培训 SIPLACE TX系列 10/2016 37
笔记页
