4 悬臂系统 4.4 PCB 46 技术培训 SIPLACE TX系列 10/2016 模块化贴片头控制单元 (MHCU)： MHCU 用于控制 CP20P 和 CPP 贴片头的星形轴和 Z 轴以及双头的 Z 轴和 D 轴（每个双头段位器 配备 1 个 MHCU）。 包括控制模块和电源模块。 模块化悬臂控制单元（MGCU） MGCU 用于控制两个主轴在 SIPLACE 贴片机内的位置。它由控制模块和电源模块组成。 MGCU 位于电源单元…
4 悬臂系统
4.4 PCB
技术培训 SIPLACE TX系列 10/2016 45
4.4 PCB
贴片头整板（配备 MHCU）
1. 影像贴片头接口板 (VHI)
2. 贴片头接口
3. 基座适配板，配备 MHCU
(4)
4. MHCU
基础适配板
两种基础适配板，取决于贴片头类型。
贴片头类型 贴片头接口板 基础适配板 MHCU
CP20x 贴片头接口板 TX（R/L） 基础适配板 C&P 1 x
CPP 贴片头接口板 TX（R/L） 基础适配板 C&P 1 x
双头 贴片头接口板 TX（R/L） 基础适配板 TH 2x
基础适配板 C&P
1. 用于设置 CP20x (40V) 或 CPP
(150V) 的 Z 轴电压的开关。
1. 传感器模块板
2. 用于 X轴读取装置的插头
（仅适用于 Micron 贴片机）
4 悬臂系统
4.4 PCB
46 技术培训 SIPLACE TX系列 10/2016

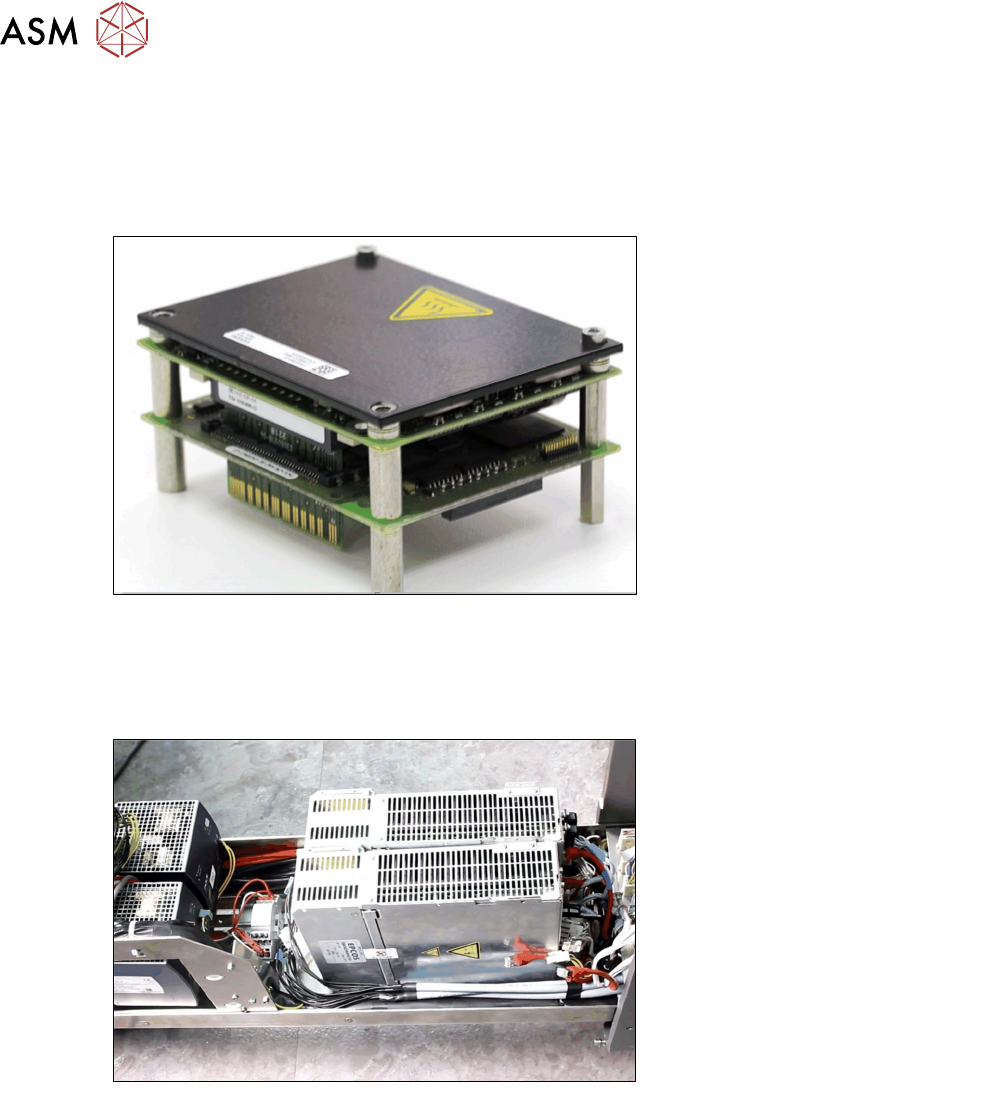

模块化贴片头控制单元 (MHCU)：
MHCU 用于控制 CP20P 和 CPP 贴片头的星形轴和 Z 轴以及双头的 Z 轴和 D 轴（每个双头段位器
配备 1 个 MHCU）。
包括控制模块和电源模块。
模块化悬臂控制单元（MGCU）
MGCU 用于控制两个主轴在 SIPLACE 贴片机内的位置。它由控制模块和电源模块组成。
MGCU 位于电源单元内。
