4 悬臂系统 笔记页 52 技术培训 SIPLACE TX系列 10/2016
4 悬臂系统
笔记页
技术培训 SIPLACE TX系列 10/2016 51
笔记页
4 悬臂系统
笔记页
52 技术培训 SIPLACE TX系列 10/2016
5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 53
5 贴片头
5.1 CPP 贴片头

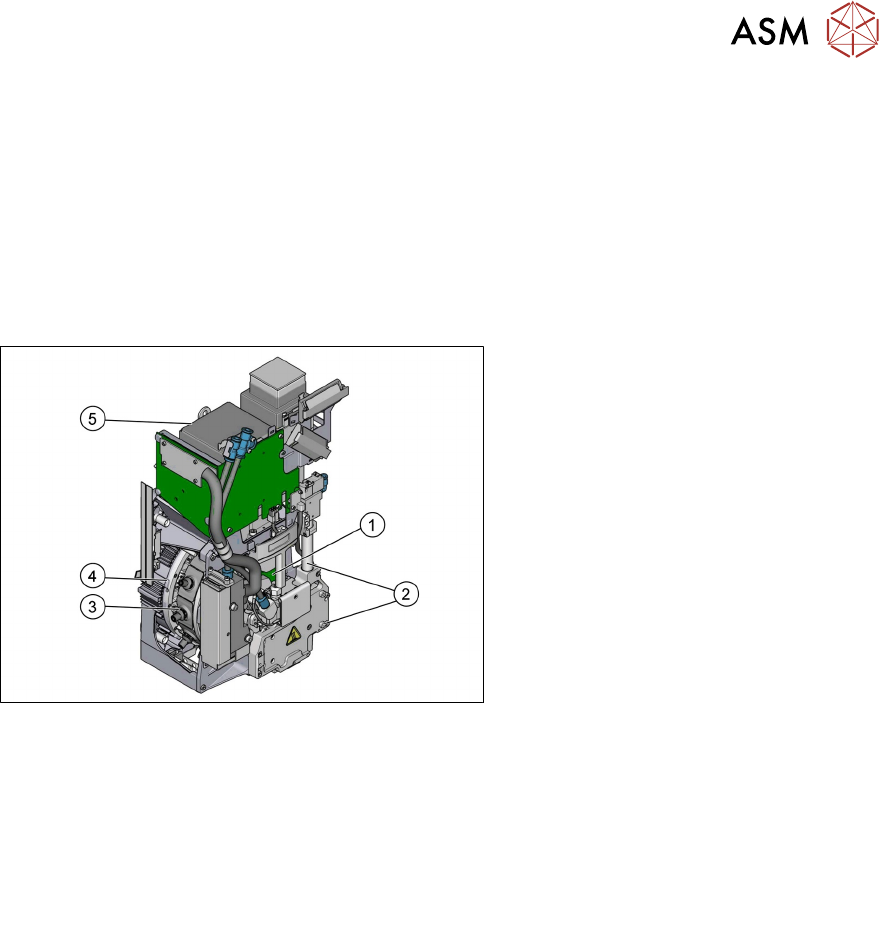

5.1.1 概览
5.1.1.1 概览
1. 保持回路供给，集成的吹气电磁阀吸
嘴与阀岛
2. 带收缩装置的 Z 轴
3. 配备吸嘴的 DP 轴驱动装置
4. 星形电机（集成于贴片头框架中）
5. 元件摄像机
CPP 贴片头的特性/给客户带来的好处
●
可提供 3 种贴片模式：
– C&P 模式
– P&P 模式 *
– 混合模式 *
* 备注：TX micron 不支持 P&P 模式和混合模式。
●
更大、更高的元件系列：01005 – 50x40 mm/最高 11.5 mm。
●
真空保持回路包含针对每个段位器的独立的吹气电磁阀吸嘴。
●
每个段位器均有自己的配备了增量型测量系统的电机。
●
底部的光传感器集成到每个段位器中。
●
通过数字调压阀 (PRV) 缩短了真空和吹气的切换时间。
●
元件传感器更加耐用。为棱镜配备了机械保护装置。
