5 贴片头
5.1 CPP 贴片头
54 技术培训 SIPLACE TX系列 10/2016
5.1.1.2 技术数据
元件系列 元件相机 SST30 固定式相机 SST33 元件相机 SST45
元件范围 01005 到 27mm x
27mm
0402 到 50mm x
40mm
01005 到 15mm x
15mm
元件高度
(CPP_H)
C&P 模式中，最高 8.5 mm
P&P 和混合模式中，最高 11.5 mm
元件高度
(CPP_L)
达到最大贴片性能时，最高 6 mm
贴片准确度 +/- 40 µm (3 sigma)，相机类型 30
+/- 34 µm (3 sigma)，相机类型 33
+/- 15 µm (3 sigma)，相机类型 45（仅适用于 TX2i micron 15 µm）
可编程的下放力 1.0 - 10 N
元件重量 C&P 模式和混合模式中，最多 4 g
P&P 模式中，最多 8 g
元件相机 SST30 (01005 到 27mm x 27mm) 标准
SST33 (0402 到 50mm x 40mm)
SST45 (01005 到 15mm x 15mm)
备注：TX micron 无固定式相机
吸嘴交换器 吸嘴交换器的基本结构为 CPx / 短型
吸嘴类型 吸嘴类型 20xx 和 28xx
有关完整的规格，请查阅《用户手册》。
贴片机类型
贴片机 X-系列（SW70x） SX 系列 X_系列 S TX 系列
CPP X X X X
配置
低安装高度 (CPP_L) 或高安装高度 (CPP_H)。
备注
：TX2i micron 不支持高安装高度 (CPP_H)，但不带 JTF-ML 的 TX2 micron 支持。
5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 55
5.1.2 主要部件/装置概览

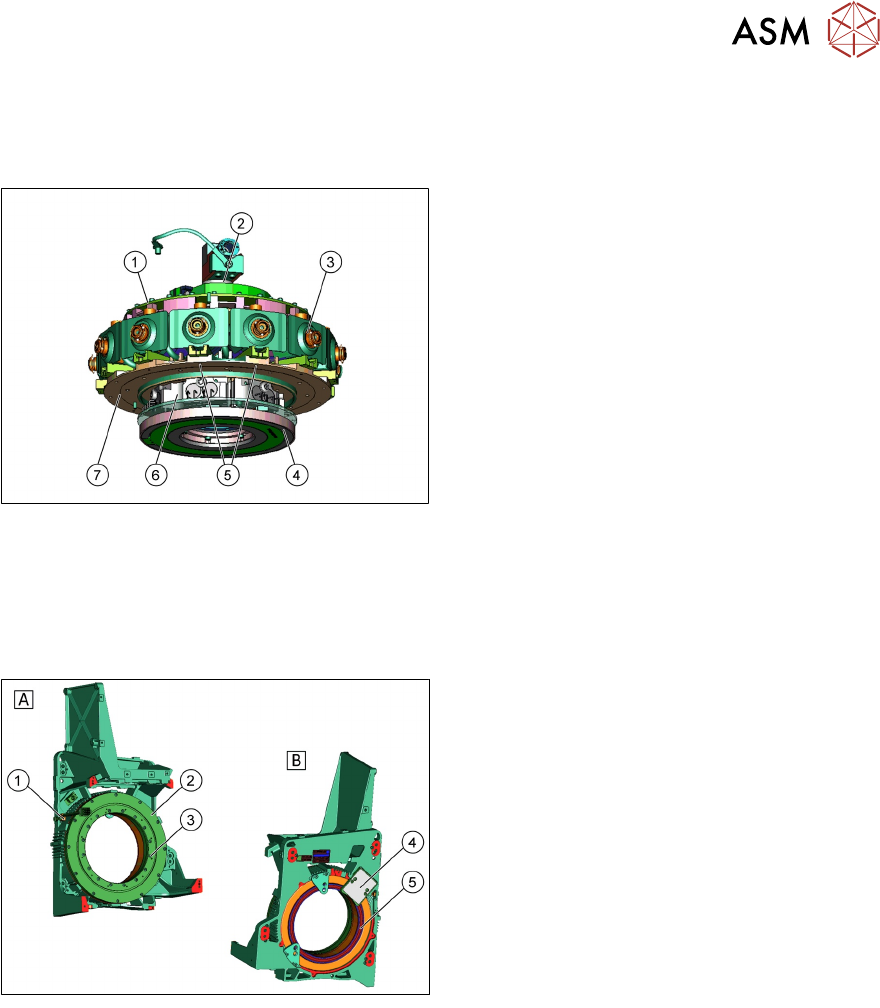

5.1.2.1 星形轴
1. 单核解决方案 (SCS)
2. 星型轴中央的保持回路
3. DP 轴驱动装置
4. 24V ED 发射器（非接触式能量传输）
5. 星形电机转子上的夹具
6. 阀岛/板
7. 星型轴框架
●
星型轴由包含 12 个 DP 轴驱动装置的星型轴框架、控制板（单核解决方案）、阀岛以及 E/D
发射器组成。
●
保持回路位于星型轴中央。
星形电机
A 外部视图
1. 星型轴轴承的润滑位置
2. 星形电机的定子
3. 星形电机的转子/固定星形轴框架的接口
B 内部视图
4. 读数器接头测量系统
5. Z 轴增量距离测量系统
●
电机的运转为非接触式，也就是说，不会产生磨损和破损。
●
贴片头外壳同时也是电机外壳。
●
星形电机不属于备件，不能更换。
5 贴片头
5.1 CPP 贴片头
56 技术培训 SIPLACE TX系列 10/2016

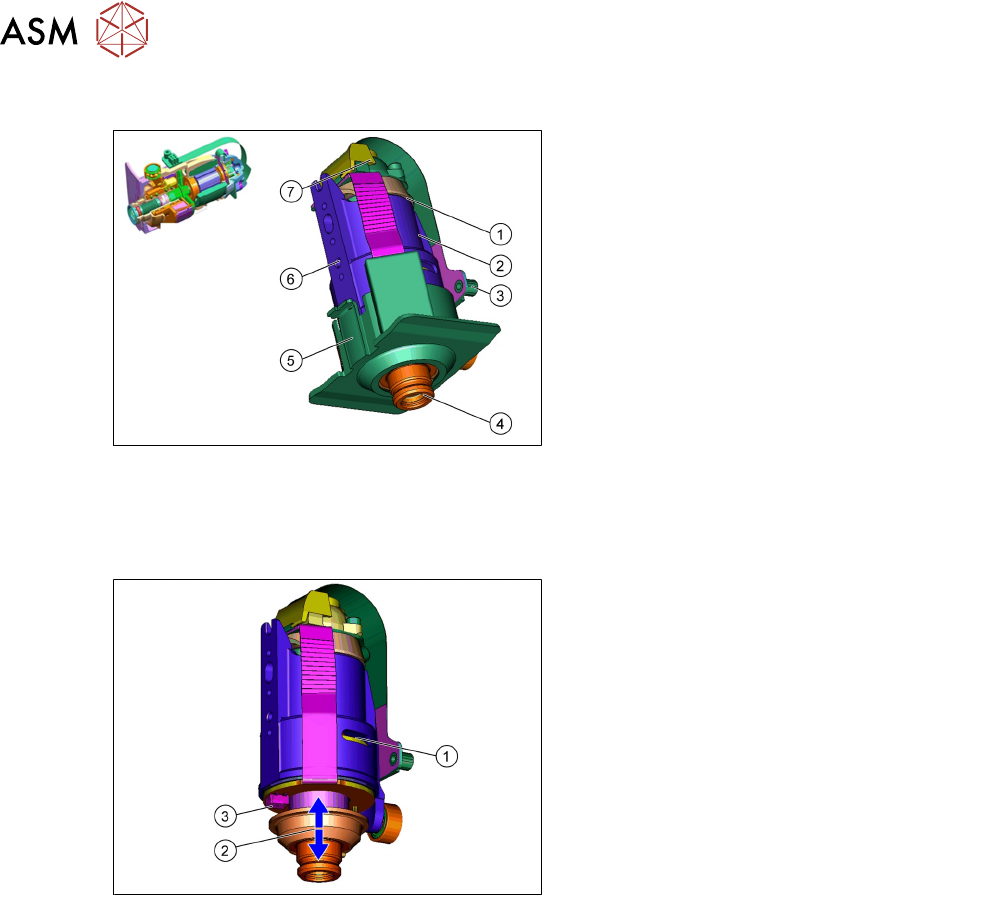

5.1.2.2 DP 驱动
1. 真空/吹气连接
2. 电机
3. 通过螺钉固定到 SCS 控制装置上的接头
4. 吸嘴接口
5. DP 轴驱动装置的相机背景（黑色）
6. 通过螺钉固定线性引导装置的安装面
7. 测量系统
●
DP 轴驱动装置负责将吸嘴转换到正确的拾取位置，并将元件转换到正确的贴片角度。
●
通过 DP 轴的电机轴，向吸嘴提供真空和吹气。
●
完整的 DP 驱动可在维修作业期间更换。
1. 测量系统
2. 操作挡光板向下的缓和冲击路径
3. 挡光板向下
DP 轴驱动装置功能
●
DP 轴驱动装置由 SCS 板，根据计数脉冲和标称值（拾取角度、贴片角度以及摄像后的校正角
度）进行控制。
●
DC 电机位置的反馈信息由增量型测量系统监控。
挡光板底部
●
每个 DP 轴驱动装置都有自己的挡光板向下传感器。Z 轴弹跳到位后，传感器会向轴控制器板
(MHCU) 发送信号。
●
“挡光板向下”信号与 Z 轴增量型编码器所发出的测量信号直接链接。
