5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 55
5.1.2 主要部件/装置概览
5.1.2.1 星形轴
1. 单核解决方案 (SCS)
2. 星型轴中央的保持回路
3. DP 轴驱动装置
4. 24V ED 发射器（非接触式能量传输）
5. 星形电机转子上的夹具
6. 阀岛/板
7. 星型轴框架
●
星型轴由包含 12 个 DP 轴驱动装置的星型轴框架、控制板（单核解决方案）、阀岛以及 E/D
发射器组成。
●
保持回路位于星型轴中央。
星形电机
A 外部视图
1. 星型轴轴承的润滑位置
2. 星形电机的定子
3. 星形电机的转子/固定星形轴框架的接口
B 内部视图
4. 读数器接头测量系统
5. Z 轴增量距离测量系统
●
电机的运转为非接触式，也就是说，不会产生磨损和破损。
●
贴片头外壳同时也是电机外壳。
●
星形电机不属于备件，不能更换。
5 贴片头
5.1 CPP 贴片头
56 技术培训 SIPLACE TX系列 10/2016
5.1.2.2 DP 驱动
1. 真空/吹气连接
2. 电机
3. 通过螺钉固定到 SCS 控制装置上的接头
4. 吸嘴接口
5. DP 轴驱动装置的相机背景（黑色）
6. 通过螺钉固定线性引导装置的安装面
7. 测量系统
●
DP 轴驱动装置负责将吸嘴转换到正确的拾取位置，并将元件转换到正确的贴片角度。
●
通过 DP 轴的电机轴，向吸嘴提供真空和吹气。
●
完整的 DP 驱动可在维修作业期间更换。
1. 测量系统
2. 操作挡光板向下的缓和冲击路径
3. 挡光板向下
DP 轴驱动装置功能
●
DP 轴驱动装置由 SCS 板，根据计数脉冲和标称值（拾取角度、贴片角度以及摄像后的校正角
度）进行控制。
●
DC 电机位置的反馈信息由增量型测量系统监控。
挡光板底部
●
每个 DP 轴驱动装置都有自己的挡光板向下传感器。Z 轴弹跳到位后，传感器会向轴控制器板
(MHCU) 发送信号。
●
“挡光板向下”信号与 Z 轴增量型编码器所发出的测量信号直接链接。
5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 57

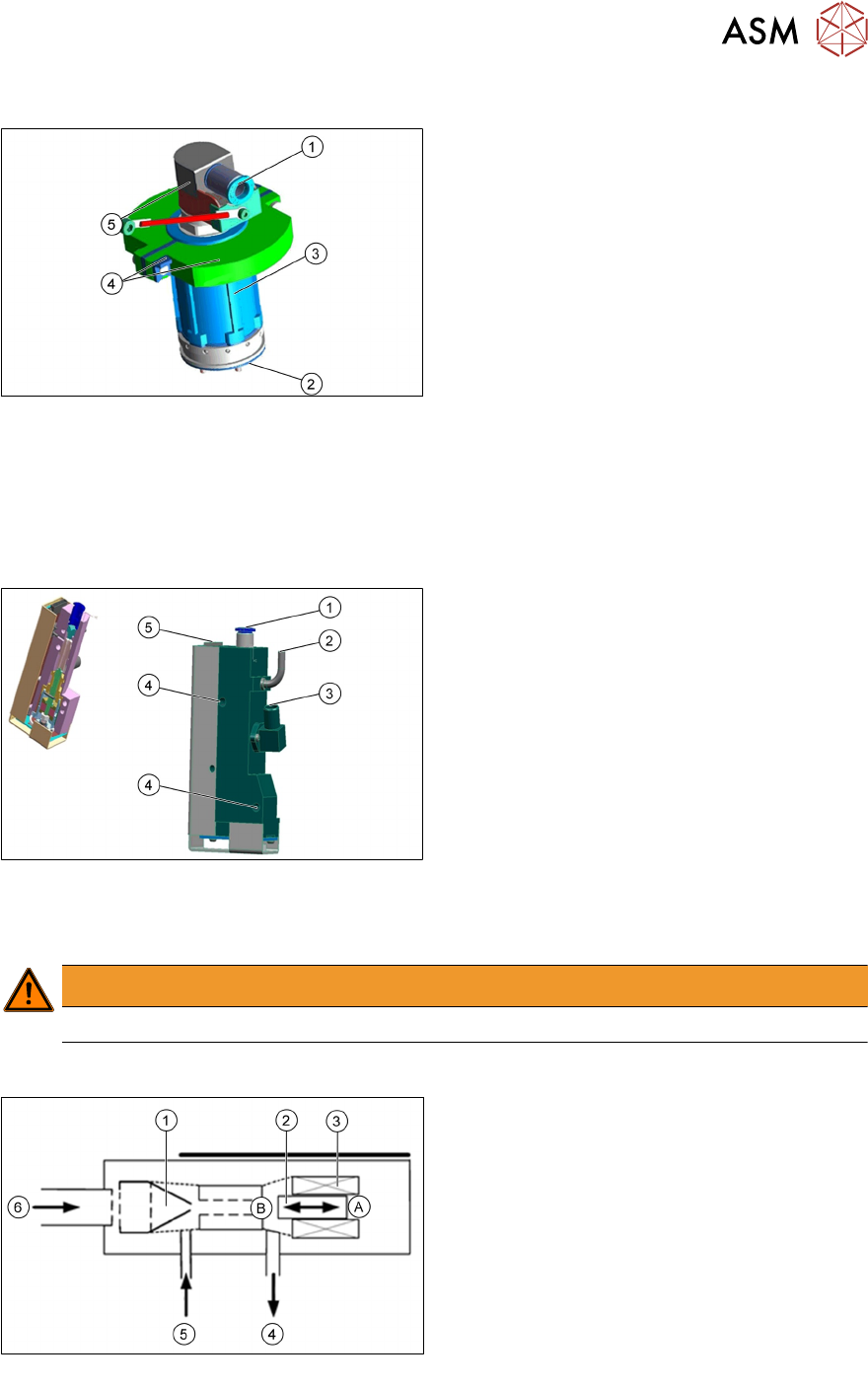

5.1.2.3 真空 CPP 保持回路
1. 输入压缩空气 4.5 bar
2. 带吸气电磁阀吸嘴的框架
3. 固定在星型轴框架上的螺钉
4. 由两部分组成的消音器以及安装部件
5. 带接触环的旋转接合
●
保持回路中存在 12 个小型的吹气电磁阀吸嘴。
●
压缩空气的最低气压为 4.5 bar，每个吹气电磁阀的吸嘴均为一个段位器提供真空。
●
如有段位器位于拾取/贴片回路中，保持回路的真空就会上升（拾取期间）或通过吹气（贴片期
间）而消除。
5.1.2.4 调压阀 (PRV)
1. 压缩空气连接
2. 拾取/贴片回路的真空/吹气
3. 冷却 X 线性电机的排出空气
4. 将真空发生器安装在前半头上
5. 能源与数据供给
●
压力控制阀在拾取/贴片过程中提供含真空/吹气的拾取/贴片回路。
●
可在维修作业期间更换调压阀。
警告
用于固定压力控制阀的两颗螺钉 M4x30 和 M4x35。交换两颗螺钉的位置会损坏 SCS 板。
调压阀的功能
1. 吹气电磁阀的吸嘴
2. 压料柱塞（铁芯）/活塞
3. 压料柱塞驱动（电感器）/驱动装置回路
4. 连接消音器的已排出空气
5. 真空或吹气输出
6. 压缩空气输入
A - 活塞处于“打开”位置
B - 活塞处于“关闭”位置
●
拾取期间，活塞始终位于“打开”位置，从而能够产生真空，然后将其应用于吸嘴进行拾取。
●
贴片期间，活塞位于“关闭”位置，从而能够产生吹气，然后将其应用于吸嘴进行贴片。
●
在贴片循环中，最大真空 (-850 mbar) 与最大吹气 (+400 mbar) 间的切换时间小于 12m。
