5 贴片头 5.1 CPP 贴片头 技术培训 SIPLACE TX系列 10/2016 59 5.1.2.7 前半头 1. 前半头 2. 返回气缸 3. 带狭口和测量系统滚道的 Z 轴 4. 固定压力控制阀的夹具 5. 调压阀夹具 前半头 ● CPP 贴片头的前半头用四颗螺钉固定在贴片头框架上，维修时需作为整件拆卸。 ● 除 PRV 外，请勿拆除前半头的其他部件，因为所有部件均经过专门校准，无法在现场调整。 5.1.2.8 元件传感器 …
5 贴片头
5.1 CPP 贴片头
58 技术培训 SIPLACE TX系列 10/2016

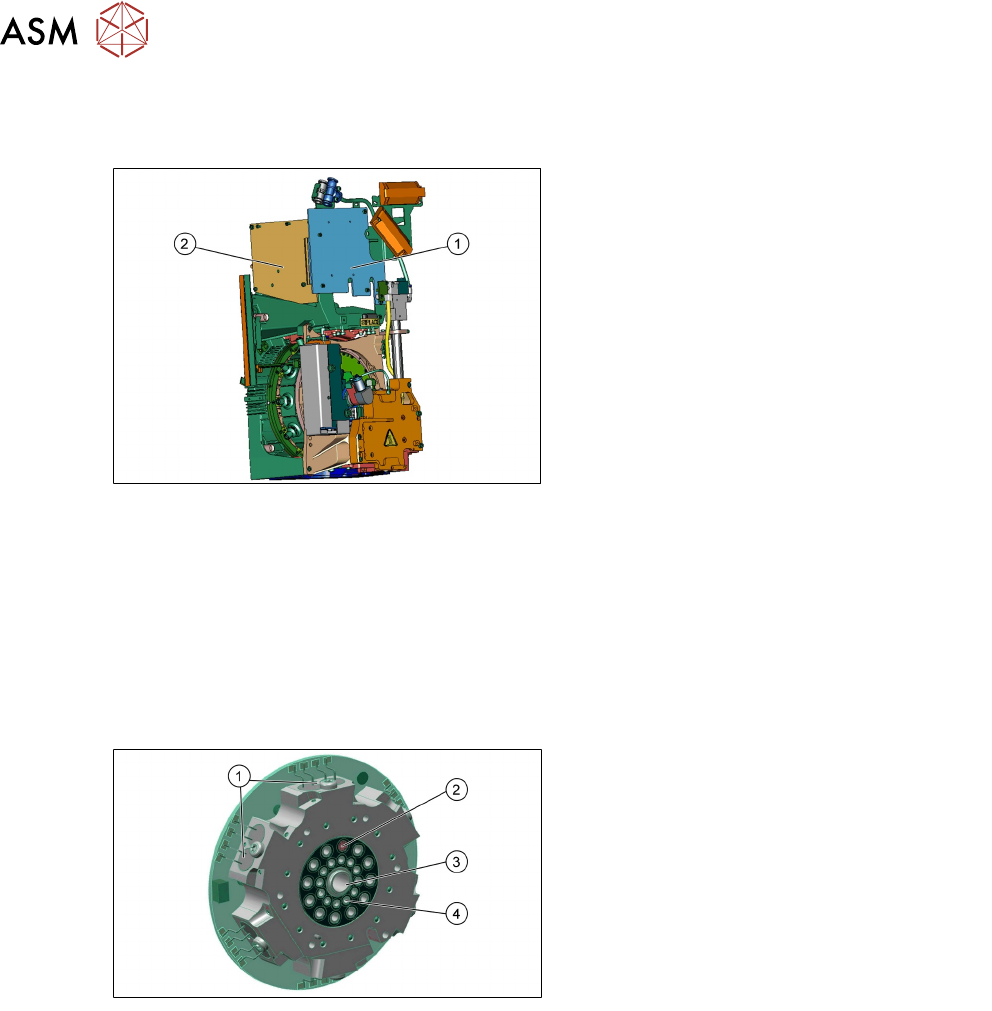

5.1.2.5 中部分配器
中部分配器由两个板组成：
1. 中部分配器 1 固定于贴片头的前部
2. 中部分配器 2 固定于贴片头的左侧。为安装
非接触式转换器，在中部分配器上又插入一
个板
●
LED 显示贴片头工作电压及传感器状态。
●
料槽信号的测试接头和模拟信号的测试针。
●
Z 与星型轴驱动的增量型编码器的受控电源。
●
元件传感器、真空装置、保持回路真空传感器与 EEPROM 的接口。
●
返回气缸的启动控制。
5.1.2.6 真空阀门板
阀门板x详情
1. 每个段位器的控制阀
2. 真空或吹气外部通道
3. 保持回路输入
4. 保持回路的测量位置
●
阀门板包含十二个电磁阀
(1)
，每个段位器一个。
●
保持回路输入中的压缩空气
(2)
将分配到十二个段位器中。
●
每个通道均配有一个阀门
(1)
，可独立打开或关闭各段位器
(3)
的压缩空气。贴片后，阀门将关
闭该段位器的压缩空气。拾取元件前，阀门将打开压缩空气并产生真空。
●
可通过外部通道
(4)
测量保持回路的开启真空和关闭真空。
●
真空发生器可为 6 点钟位置的拾取与贴片回路提供真空/吹气。
5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 59
5.1.2.7 前半头
1. 前半头
2. 返回气缸
3. 带狭口和测量系统滚道的 Z 轴
4. 固定压力控制阀的夹具
5. 调压阀夹具
前半头
●
CPP 贴片头的前半头用四颗螺钉固定在贴片头框架上，维修时需作为整件拆卸。
●
除 PRV 外，请勿拆除前半头的其他部件，因为所有部件均经过专门校准，无法在现场调整。
5.1.2.8 元件传感器
1. 电源/数据接头
2. 发射器和接收器装置
3. 激光束
4. 固定贴片头外壳的夹具
（两个对中销，两颗螺钉）
●
每个 CPP 贴片头的拾取/贴片位置均装有一个元件传感器。
●
元件传感器在拾取后以及贴片前，监控元件的出现和/或元件高度。
●
传感器使用两颗螺钉固定在贴片头上，可在维修作业期间作为整件更换。
1. 如果激光束中断（顶部图）或重新
发射（底部图），则读出 Z 轴位置
2. 喷嘴
3. 向上（顶部图）或向下（底部图）
移动
4. 元件
元件传感器信号与 Z 轴的轴控制器（测量系统）直接链接。这样就能在上移和下移过程中读出 Z 轴
位置。
5 贴片头
5.1 CPP 贴片头
60 技术培训 SIPLACE TX系列 10/2016
5.1.2.9 收缩装置
1. 压缩空气连接
2. 电磁阀
3. 气缸
4. 移动 Z 轴驱动装置的致动器
收缩装置功能
●
零电流时，Z 轴的轴承摩擦力不足以阻止 Z 轴下降。启动收缩装置可以在零电流时，将 Z 轴保
持在安全、靠上的位置。
●
Z 轴控制系统的设计可以确保，Z 轴电机控制器板 (MHCU) 总是暂时存储了足够的电能，可将
Z 轴移至较高位置。
●
一旦出现“电源故障”信号，则表明出现了电源故障。出现“电源故障”信号后，Z 轴会上移，而轴
控制器板 (MHCU) 上的收缩装置也会激活。
●
收缩装置不属于备件，只能和前半头作为整件更换。
5.1.2.10 Z 轴
1. 滚道
2. 前半头
3. Z 轴电机，主要部分
4. Z 轴电机，从动部分
5. 捕捉卡爪
6. Z 轴线性引导装置
7. 支撑辊轮
8. 增量型测量系统
●
Z 轴驱动装置的 3 相线性电机。
●
狭口安装在 Z 轴电机的从动部分。
●
电机的从动部分（磁体）在主动部分固定时可以移动。
●
Z 轴驱动装置接头上的 EEprom 存储以下数据：
– 生产数据（生产商、序列号）
– 操作数据（错误、行程周期）
– 贴片机数据（电机数据、行程配置文件、零点校正、最高和最低位置）
●
测量系统的分辨率为 0.5 μm。基准脉冲大约在上止动块下 2 mm。
