5 贴片头
5.1 CPP 贴片头
60 技术培训 SIPLACE TX系列 10/2016
5.1.2.9 收缩装置
1. 压缩空气连接
2. 电磁阀
3. 气缸
4. 移动 Z 轴驱动装置的致动器
收缩装置功能
●
零电流时，Z 轴的轴承摩擦力不足以阻止 Z 轴下降。启动收缩装置可以在零电流时，将 Z 轴保
持在安全、靠上的位置。
●
Z 轴控制系统的设计可以确保，Z 轴电机控制器板 (MHCU) 总是暂时存储了足够的电能，可将
Z 轴移至较高位置。
●
一旦出现“电源故障”信号，则表明出现了电源故障。出现“电源故障”信号后，Z 轴会上移，而轴
控制器板 (MHCU) 上的收缩装置也会激活。
●
收缩装置不属于备件，只能和前半头作为整件更换。
5.1.2.10 Z 轴
1. 滚道
2. 前半头
3. Z 轴电机，主要部分
4. Z 轴电机，从动部分
5. 捕捉卡爪
6. Z 轴线性引导装置
7. 支撑辊轮
8. 增量型测量系统
●
Z 轴驱动装置的 3 相线性电机。
●
狭口安装在 Z 轴电机的从动部分。
●
电机的从动部分（磁体）在主动部分固定时可以移动。
●
Z 轴驱动装置接头上的 EEprom 存储以下数据：
– 生产数据（生产商、序列号）
– 操作数据（错误、行程周期）
– 贴片机数据（电机数据、行程配置文件、零点校正、最高和最低位置）
●
测量系统的分辨率为 0.5 μm。基准脉冲大约在上止动块下 2 mm。
5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 61
5.1.3 贴片工艺
5.1.3.1 贴片位置
CPP 贴片头 - 贴片模式
贴片模式由 SIPLACE PRO 根据元件尺寸和配置的相机类型进行了优化。
备注：TX micron 贴片机仅支持 C&P 模式。
C&P 模式：进行小元件的高速贴片
1. 标准收集和贴片模式，最大元件尺寸取决于
相机配置。
2. 元件尺寸高达 32 x 32 mm，但它们必须经
过固定式相机对中。
混合模式：进行不同尺寸元件的高效贴片
1. C&P 模式，但某些元件需要经过固定式相
机的对中。
2. 贴片头拾取最后一个元件后，移至固定式相
机进行对中，然后最先贴装该元件，而无需
转向。
PP 模式：高效进行大元件贴片
●
与 IC 贴片头和双头所用的拾取和贴片模式
相同。
●
用一个段位器拾取一个元件，移至固定式相
机对中元件，然后贴装。
5 贴片头
5.1 CPP 贴片头
62 技术培训 SIPLACE TX系列 10/2016

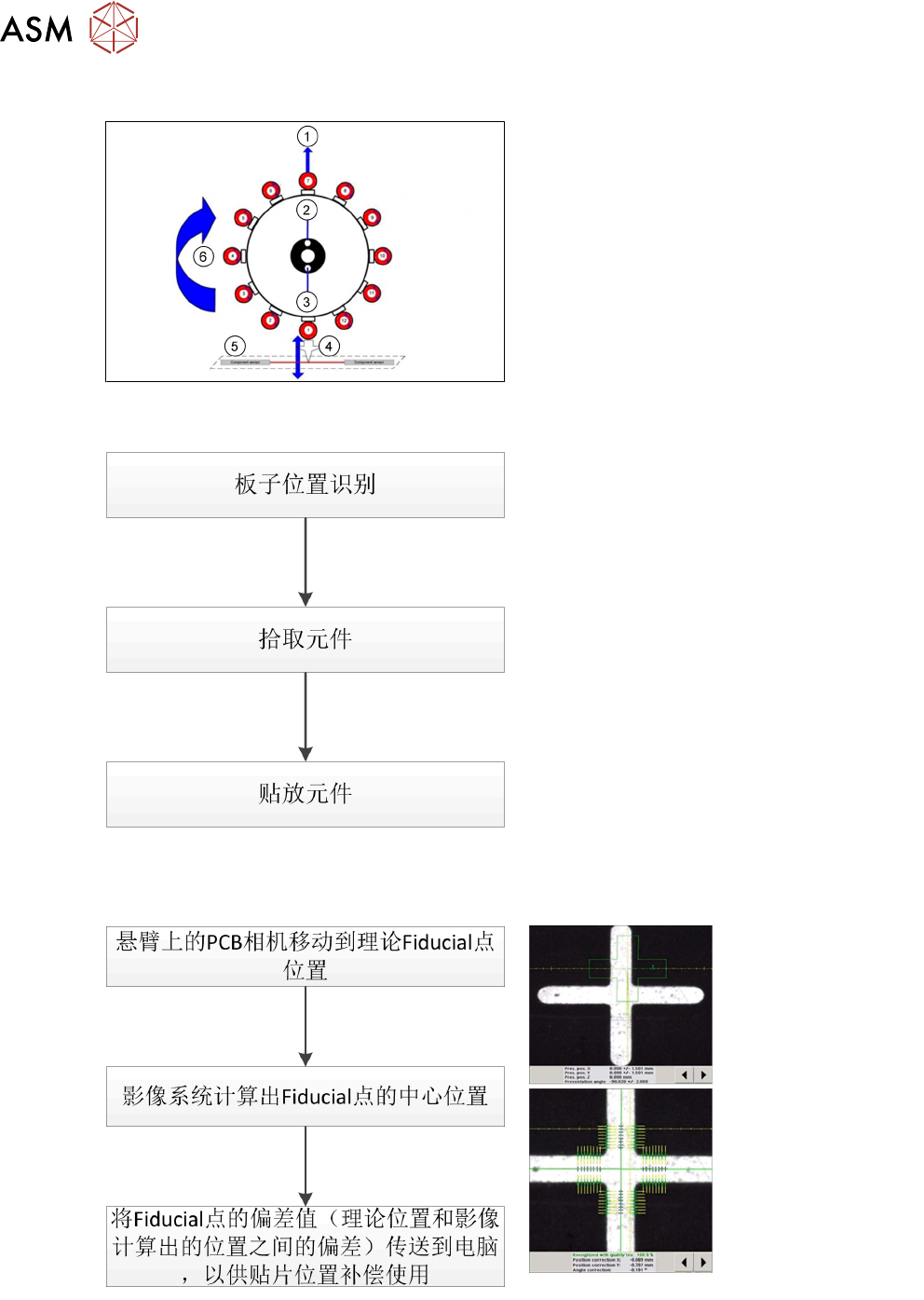

CPP 贴片头 – 贴片位置
1. 光学对中（元件相机）
2. 保持回路真空测量
3. 贴片回路真空测量
4. 拾取/贴片机与抛料气路
5. 元件传感器位置
6. C&P 模式中的加工方向
5.1.3.2 贴片流程
●
在固定后使用 PCB 相机对中基准点，确定
板的精确位置。
●
最多可拾取 12 个元件。然后在元件相机下
对中元件。
●
按照程序指令，将元件贴装在印刷板上。
板位置识别
