5 贴片头 5.1 CPP 贴片头 技术培训 SIPLACE TX系列 10/2016 71 5.1.5 电源控制和通信概览
5 贴片头
5.1 CPP 贴片头
70 技术培训 SIPLACE TX系列 10/2016
5.1.4.2 如何执行真空检查
如果发生真空错误，则可以使用贴片机软件测试真空系统。
对于拾取/贴片回路，可估计打开和关闭值之差，
而对于保持回路，则需要测量绝对值。

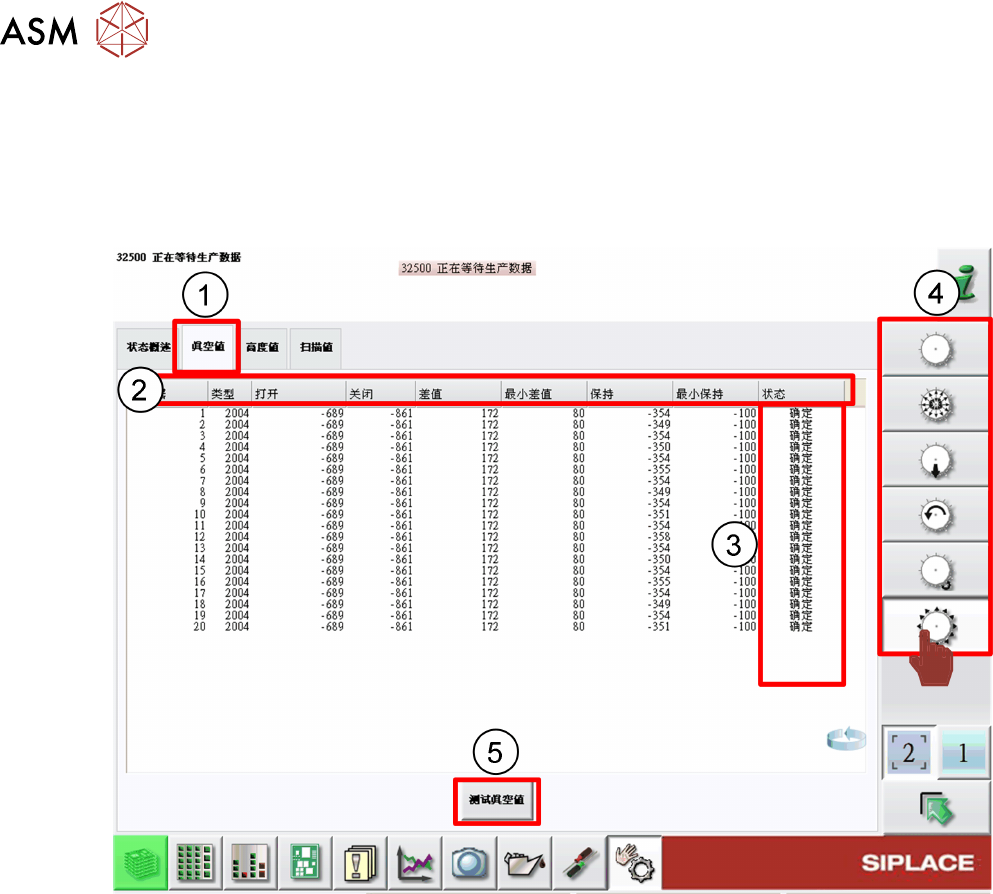

1. 检查“Vacuum values”选项卡
2. 吸嘴真空的详情结果
3. 吸嘴真空检查状态
4. 贴片头功能菜单
5. 单击
Measure vacuum values
以开始新一轮检查。
真空结果错误时，会高亮显示受影响的段位器。
例如：段位器 3 上发生错误。
5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 71
5.1.5 电源控制和通信概览
5 贴片头
5.1 CPP 贴片头
72 技术培训 SIPLACE TX系列 10/2016
5.1.5.1 CAN 总线
5.1.5.2 MHCU 概览
MHCU 的功能在于对不同贴片头类型（C&P20 P、CPP 及双头）的两个贴片头的轴进行位置控制。
此外，MHCU 还集成了调压阀、元件传感器以及 DP 轴通信接口的功能。
该装置由控制模块 (CM) 和电源模块 (PM) 组成，基本上轴卡为控制模块，伺服卡为电源模块。
