5 贴片头 5.1 CPP 贴片头 技术培训 SIPLACE TX系列 10/2016 75 中部分配器 2 X14、X16、X16B：CAN 总线的测试接头 X27、X28：FPGA 的测试接头 已用 X20、X26 或 X29！ 1. KE 传感器控制板 X31、X32 连接器（05 版 CPP 贴片头） 2. 24V DP 切换 3. X30 中部分配器 1 的接头 4. X12 数字式压力控制阀 5. 开关 S1.1：CAN 测…
5 贴片头
5.1 CPP 贴片头
74 技术培训 SIPLACE TX系列 10/2016
5.1.6 基板描述
5.1.6.1 中部分配器 1 和 2

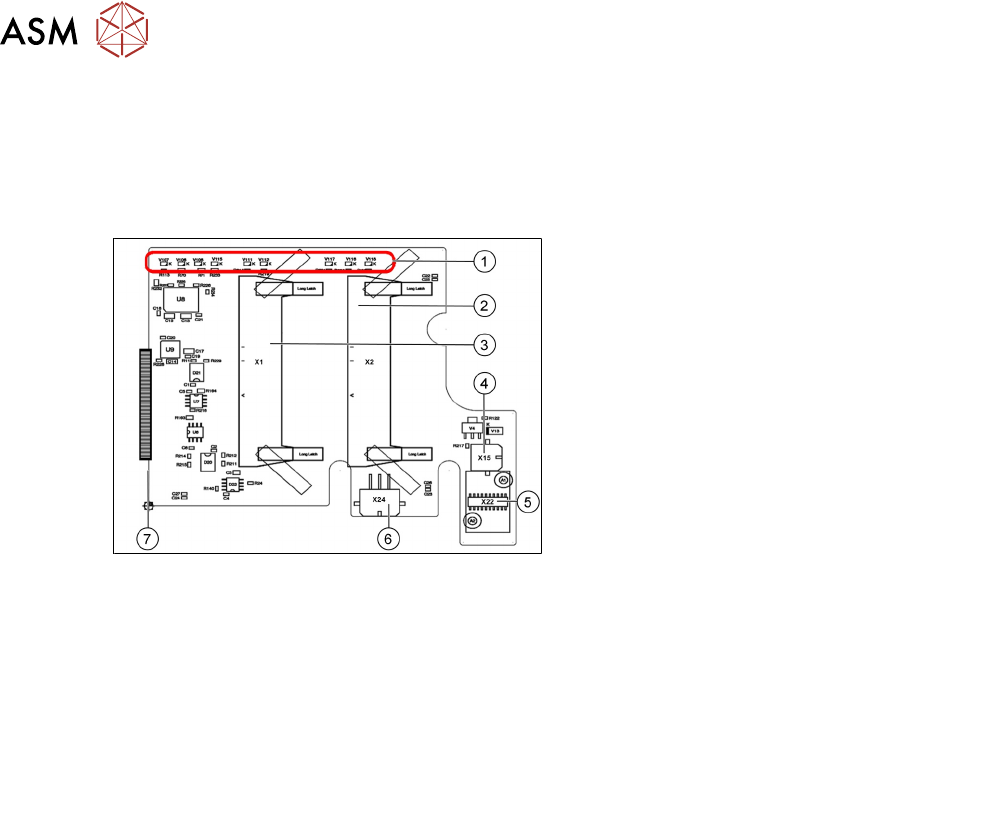

中部分配器 1
1. LED
2. X2 连接贴片头适配器的扁平带状电缆接
头
3. X1 连接贴片头适配器的扁平带状电缆接
头
4. X15 收缩气缸
5. X22 Z 轴编码器的接头
6. X24 Z 轴电机
7. X25 中部分配器 2 的接头
LED
V106 工作电压 +15 V V115 工作电压 +24 V_DP/3.3V_DP
V107 工作电压 + 5 V V116 压力控制阀状态
V108 工作电压 -15 V V117 Z 轴向下传感器“开”
V111 Z 轴编码器错误 V118 返回气缸已移出
V112 星型轴编码器错误
5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 75
中部分配器 2
X14、X16、X16B：CAN 总线的测试接头
X27、X28：FPGA 的测试接头
已用 X20、X26 或 X29！
1. KE 传感器控制板 X31、X32 连接器（05
版 CPP 贴片头）
2. 24V DP 切换
3. X30 中部分配器 1 的接头
4. X12 数字式压力控制阀
5. 开关 S1.1：CAN 测试
开关 S1.2：CAN ID，两个开关均关闭
6. V17/V18 – 电位显示器，有电压
7. X23 星型轴编码器（料槽信号）的接
头，带 EEPROM 和 X25 星形电机
8. X20 未使用
9. X26 能量发射器（非接触式），05 版
CPP 贴片头
10. X29 能量发射器集流环 (24 V)（CPP 贴
片头 < 05 版）
11. X19 保持回路真空传感器
12. X21 CO 传感器
LED
1. V14 +24VDC_DP_切换
2. V18 电位显示器：
LED 开 = 有电压
3. V17 电位显示器：
LED 开 = 有电压
5 贴片头
5.1 CPP 贴片头
76 技术培训 SIPLACE TX系列 10/2016

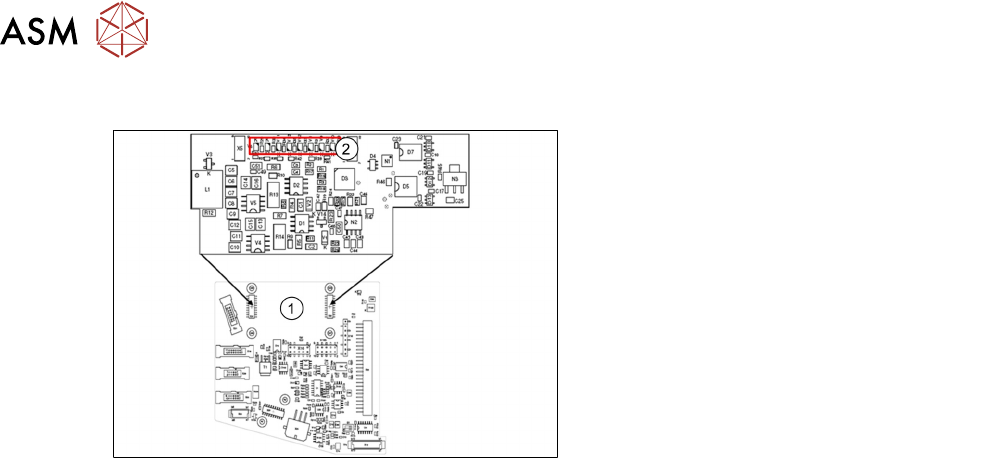

5.1.6.2 安装非接触式能量转换器
为安装非接触式转换器，在中部分配器 2 上又
插入一个板
1. X31/X32
2. LED
V6 超过最大电流
V7 电流持续过高
V9 KE 控制板打开（正常操作启用）
V10 KE 传感器错误关闭
5.1.7 校准
5.1.7.1 校准概览
校准 - 概览描述
●
测量元件相机：
这样可确定“相机像素尺寸至贴片机测量系统 (X,Y) 的分辨率”，“X 与 Y 方向上
的相机中心点”以及 “CCD 传感器的扭转角”之间的关系。
●
贴片头偏差
：贴片头偏差指的是 PCB 相机与吸嘴（段位器 1）之间的距离。目标值是一个要加
上偏移值（从贴片头校准开始）的固定值。
仅适用于 TX micron：在贴片循环中，会定期检查和校准贴片头偏移。
●
顶部段位器偏差
：顶部段位器偏差涉及的是元件相机在 0、90、180 与 270° 步骤中的校准工具
旋转。所确定的值是与 X 和 Y 方向上的元件相机中心相关的吸嘴头的旋转中心值。
●
底部段位器偏差
：底部段位器偏差涉及的是在 0、90、180 与 270° 位置上记录并测量校准工
具。所确定的值是与 PCB 相机相关的 Z 轴延伸时吸嘴旋转中心点的值。段位器 1 形成其他段
位器的参考点 (X=0, Y=0)。
