5 贴片头 5.1 CPP 贴片头 技术培训 SIPLACE TX系列 10/2016 77 校准 – 程序 1. 适用于相机类型 SSTGigE33 的校准工具 03010565-xx 2. 适用于相机类型 SST30 的校准工具 03034148-xx 3. 吸嘴 2057 03070280-xx
5 贴片头
5.1 CPP 贴片头
76 技术培训 SIPLACE TX系列 10/2016
5.1.6.2 安装非接触式能量转换器
为安装非接触式转换器，在中部分配器 2 上又
插入一个板
1. X31/X32
2. LED
V6 超过最大电流
V7 电流持续过高
V9 KE 控制板打开（正常操作启用）
V10 KE 传感器错误关闭
5.1.7 校准
5.1.7.1 校准概览
校准 - 概览描述
●
测量元件相机：
这样可确定“相机像素尺寸至贴片机测量系统 (X,Y) 的分辨率”，“X 与 Y 方向上
的相机中心点”以及 “CCD 传感器的扭转角”之间的关系。
●
贴片头偏差
：贴片头偏差指的是 PCB 相机与吸嘴（段位器 1）之间的距离。目标值是一个要加
上偏移值（从贴片头校准开始）的固定值。
仅适用于 TX micron：在贴片循环中，会定期检查和校准贴片头偏移。
●
顶部段位器偏差
：顶部段位器偏差涉及的是元件相机在 0、90、180 与 270° 步骤中的校准工具
旋转。所确定的值是与 X 和 Y 方向上的元件相机中心相关的吸嘴头的旋转中心值。
●
底部段位器偏差
：底部段位器偏差涉及的是在 0、90、180 与 270° 位置上记录并测量校准工
具。所确定的值是与 PCB 相机相关的 Z 轴延伸时吸嘴旋转中心点的值。段位器 1 形成其他段
位器的参考点 (X=0, Y=0)。
5 贴片头
5.1 CPP 贴片头
技术培训 SIPLACE TX系列 10/2016 77

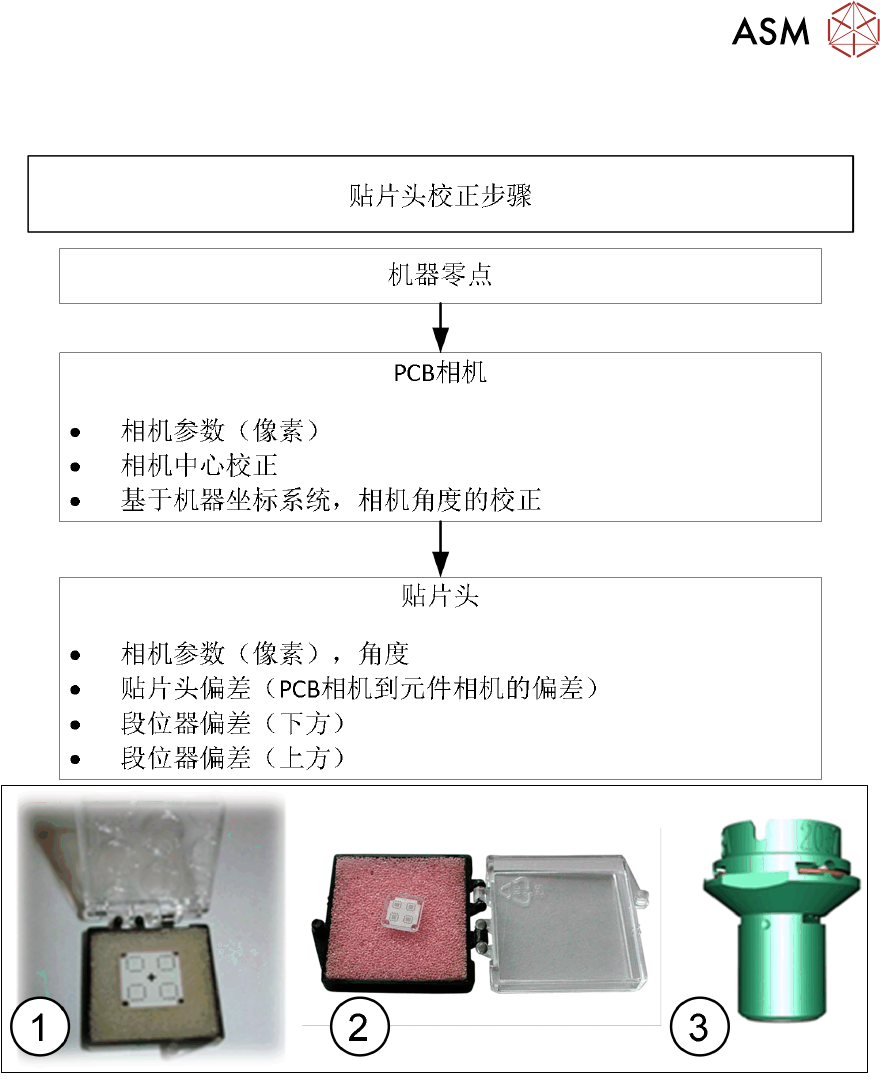

校准 – 程序
1. 适用于相机类型 SSTGigE33 的校准工具 03010565-xx
2. 适用于相机类型 SST30 的校准工具 03034148-xx
3. 吸嘴 2057 03070280-xx
5 贴片头
5.1 CPP 贴片头
78 技术培训 SIPLACE TX系列 10/2016
5.1.7.2 校准步骤
1. 以
Machine service
(1-3) 级别登录。 2. 单击
Calibration
(1)。
单击
Automatic calibration
(2)。
3. 在下拉菜单
Selection
中选择
Calibration of
fiducials, cameras and heads
。
4. 取消选择
Nozzle changer
(1)。
单击
Next
(2)。
5. 选择所需的
悬臂
(1)。
单击
Next
(2)。
6. 选择所需的
Locations
和
Placements areas
(1)。
单击
Next
(2)。
