- 32 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E1501-706-C00 LOCK HOLDER BLOCK ロックホルダブロック 1 2 SL-6041092-TN SCREW 座金付き六角穴ボルト 2 3 SL-6042092-TN SCREW M4 L=20 座金付き六角穴ボルト 1 4 E1502-706-C00 LOCK HOLDER SH ロックホルダ …

100%1 / 46
- 31 -

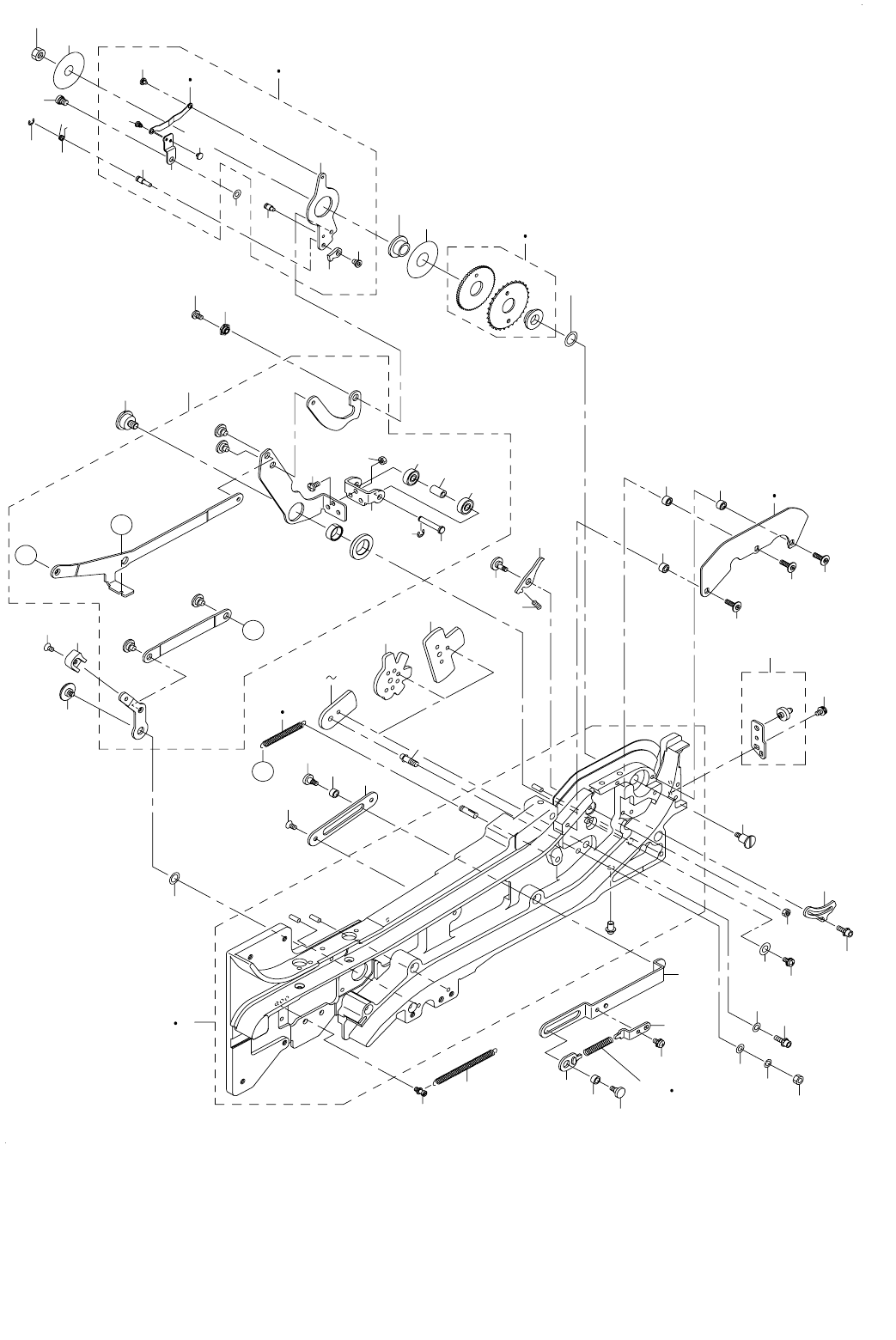

16.AF161S/162S/163S/16FS/16NS (3)
2
1
3
4
5
6
8
9
10
11
12
13
14
22
16
23
18
46
32
30
42
41
45
43
45
40
54
60
59
39
48
61
62
63
64
56
68
65
26
27
73
71
72
72
69
29
24
A
57
58
36
55
34
46
B
20
19
35
37
21
31
74
67
53
51
66
52
70
33
A
B
7
38
49
50
47
28
76
25
25
27
75
44
17
15
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1501-706-C00 LOCK HOLDER BLOCK
ロックホルダブロック
1
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
3 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
1
4 E1502-706-C00 LOCK HOLDER SH
ロックホルダ ＳＨ
1
5 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
1
6 E1506-706-C00 Y POSITION LOCK PIN
ロックホルダ Ｙ 調整ロックピン
1
7 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
1
8 E1507-706-CA0 LOCK HOLDER ASM.
ロックホルダ組
1
9 E1507-706-C00 LOCK HOLDER
ロックホルダ
(1)
10 E1508-706-C00 PLUNGER PLATE
プランジャプレート
(1)
11 E1509-706-C00 PLUNGER SH
プランジャ ＳＨ
(1)
12 E1510-706-C00 PLUNGER SP
プランジャ ＳＰ
(1)
13 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(1)
14 E1511-706-C00 STOPPER PLATE
ストッパプレート
(1)
15 400-55254 SCREW M3X5 MEC
メックねじ Ｍ ３ Ｘ ５
(2)
16 400-63935 ECCENTRIC PIN
偏芯ピン
1
17 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
1
18 E3515-706-AA0 LOCK HOLDER LINK 12 ASM.
ロックホルダリンク１２組
1
19 E1507-706-00H LEVER CAP 16
レリースレバーキャップ １６
1
20 SM-5030555-SN SCREW
バインドねじ
1
21 E1523-706-C00 LEVER STUD
レリースレバー支点軸
1
22 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
23 A1138-776-000 SCREW
止めねじ
2
24 E4600-706-AB0 REEL SUPPORT 16 ASM.
リールサポート１６（総組）
1
25 SM-1030801-SN SCREW M3X0.5 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(2)
26 E3423-706-A00 GRIP PLATE SH-B
グリッププレート ＳＨ − Ｂ
(2)
27 SM-1030801-SN SCREW M3X0.5 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(4)
28 E3608-706-A0A ADHESION PREVENTION PLATE
テープ粘着防止シール
(1)
29 E3600-706-AA0 REEL SUPPORT 12 ASM.
リールサポート１２（組）
(1)
30 E3601-706-AA0 REEL SUPPORT BASE ASM.
リールサポートベース（組）
(1)
31 400-59650 REEL_SUPPORT_BASE_ASM
リールサポートベース組
(1)
32 E3604-706-A00 REEL SUPPORT CLADING
リールサポート合わせ板
(1)
33 400-52049 SCREW M4X6 MEC
メックねじ Ｍ ４ Ｘ ６
(2)
34 E3600-706-A00 REEL SUPPORT ARM
リールサポートアーム
(1)
35 E3605-706-000 REEL SUPPORT SH
リールサポート ＳＨ
(1)
36 E3607-706-000 SUPPORT MAGNET
サポートマグネット
(1)
37 E6608-706-R00 REEL SUPPORT BK
リールサポート ＢＫ
(1)
38 400-52049 SCREW M4X6 MEC
メックねじ Ｍ ４ Ｘ ６
(2)
39 E3603-706-000 GUIDE ROLLER SH 12/16
ガイドローラ ＳＨ
(1)
40 E3614-706-AA0 REEL SUPPORT SH COLLAR ASM.
リールサポート ＳＨ カラー（組）
(1)
41 E3614-706-A00 REEL SUPPORT SH COLLAR
リールサポート ＳＨ カラー
(1)
42 SM-8060502-TP SCREW
止めねじ
(2)
43 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(1)
44 SL-6031202-TN SCREW
スクリュウ
(1)
45 NM-6030001-SN NUT
六角ナット
(2)
46 E3855-760-000 THRUST WASHER A
スラストワッシャ− Ａ
(2)
47 E6602-706-R00 SUPPORT GUIDE
サポートガイド
(1)
48 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
49 NM-6030001-SN NUT
六角ナット
(2)
50 SM-1031001-SN SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(2)
51 E3613-706-A00 REEL PRESSER 12-56
リール押え １２−５６
(1)
52 E3615-706-A00 REEL_BRAKE
リールブレーキ ＳＰ
(1)
53 E3045-706-A00 REEL HOLD SHAFT
リール押えシャフト１２
(1)
54 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
55 E3609-706-0A0-A REEL SUPPORT HOOK ASM.
リールサポートフック（組）
(1)
56 E3609-706-000-A REEL SUPPORT HOOK
リールサポートフック
(1)
57 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
(1)
58 NM-6030001-SN NUT
六角ナット
(1)
59 E3941-671-000 REEL SUPPORT HOOK HANDLE
リールサポートフックハンドル
(1)
60 SM-4031201-SN SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
61 E3610-706-000-A REEL SUPPORT HOOK POSITION SH
リールサポートフック調整 ＳＨ
(1)
62 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(1)
63 SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(1)
64 A1607-008-000 REEL SUPPORT HOOK SP
リールサポートフック ＳＰ
(1)
65 E4611-706-0A0-B REEL HOOK 16 ASM.
リールフック１６組
(1)
66 RE-0800000-K0 E-SHAPED SNAP RING (8MM)
Ｅ 形止め輪 ８
(1)
67 E3422-706-A00 GRIP PLATE SP
グリッププレート ＳＰ
(1)
68 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
(1)
69 E6013-706-R00 GRIP PLATE
グリッププレート
(1)
70 E3420-706-A00 GRIP PLATE ARM
グリッププレートアーム
(1)
71 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
72 SM-1030801-SN SCREW M3X0.5 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(2)
73 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(3)
74 E3421-706-A00 GRIP PLATE SH-A
グリッププレート ＳＨ − Ａ
(1)
75 400-55257 SCREW M4X8 MEC
メックねじ Ｍ ４ Ｘ ８
4
76 400-56910 TAPE GUIDE LABEL
テープガイドラベル
1
- 33 -

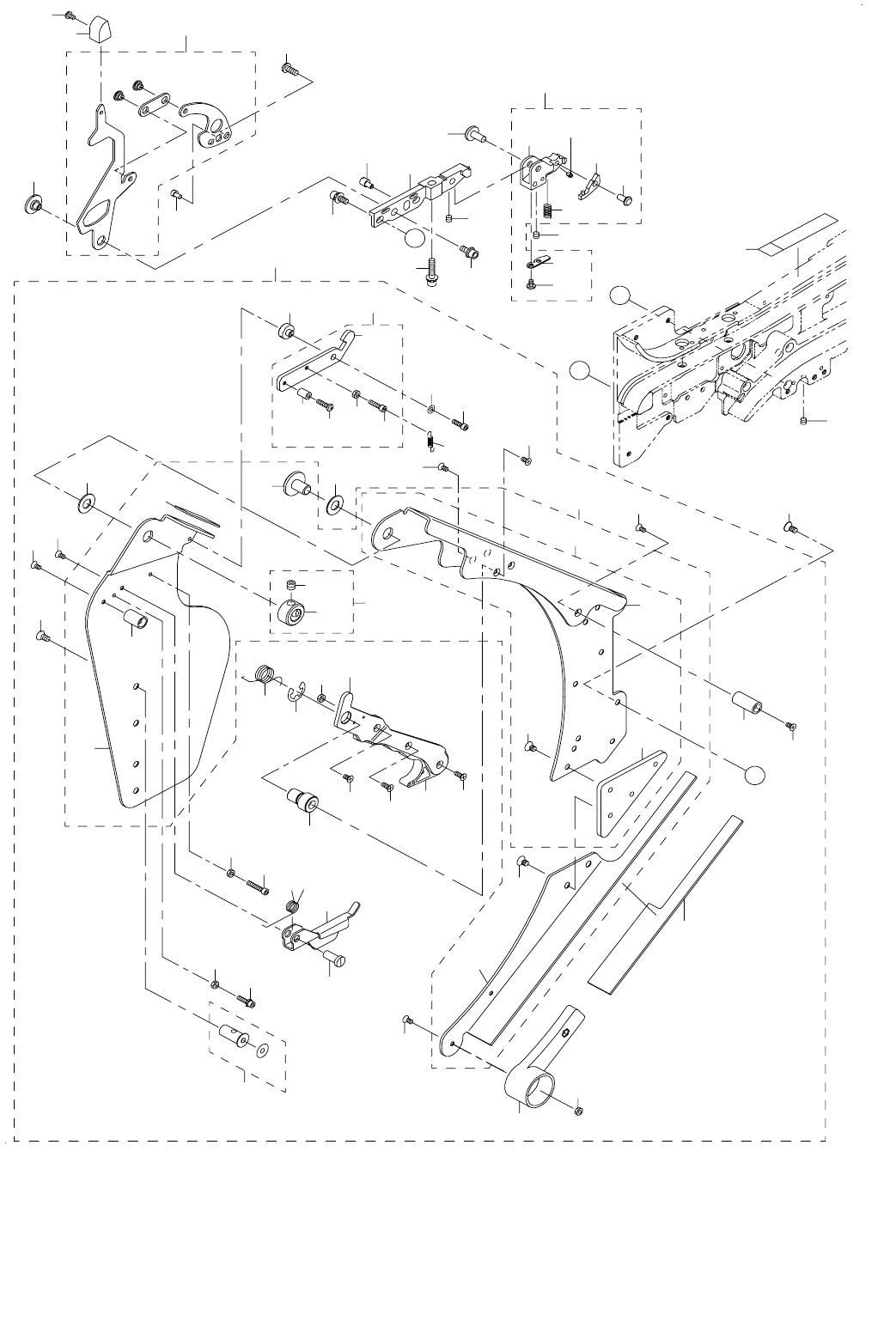

17.AF242S/243S/244S/245S/246S/24FS/24NS/24FS-OP (1)
7
15
16
10
14
18
19
29
30
55
63
44
40
33
34
35
36
37
38
42
56
31
43
32
66
68
69
67
70
71
80
47
73
61
74
14
59
57
58
A
1
2
11
41
39
45
20
24
A
4
5
60
8
12
8
6
79
26
28
27
25
9
66
67
62
62
17
17
17
62
49
51
52
52
53
72
54
50
48
64
13
3
65
76
B
46
81
78
77
75
B
