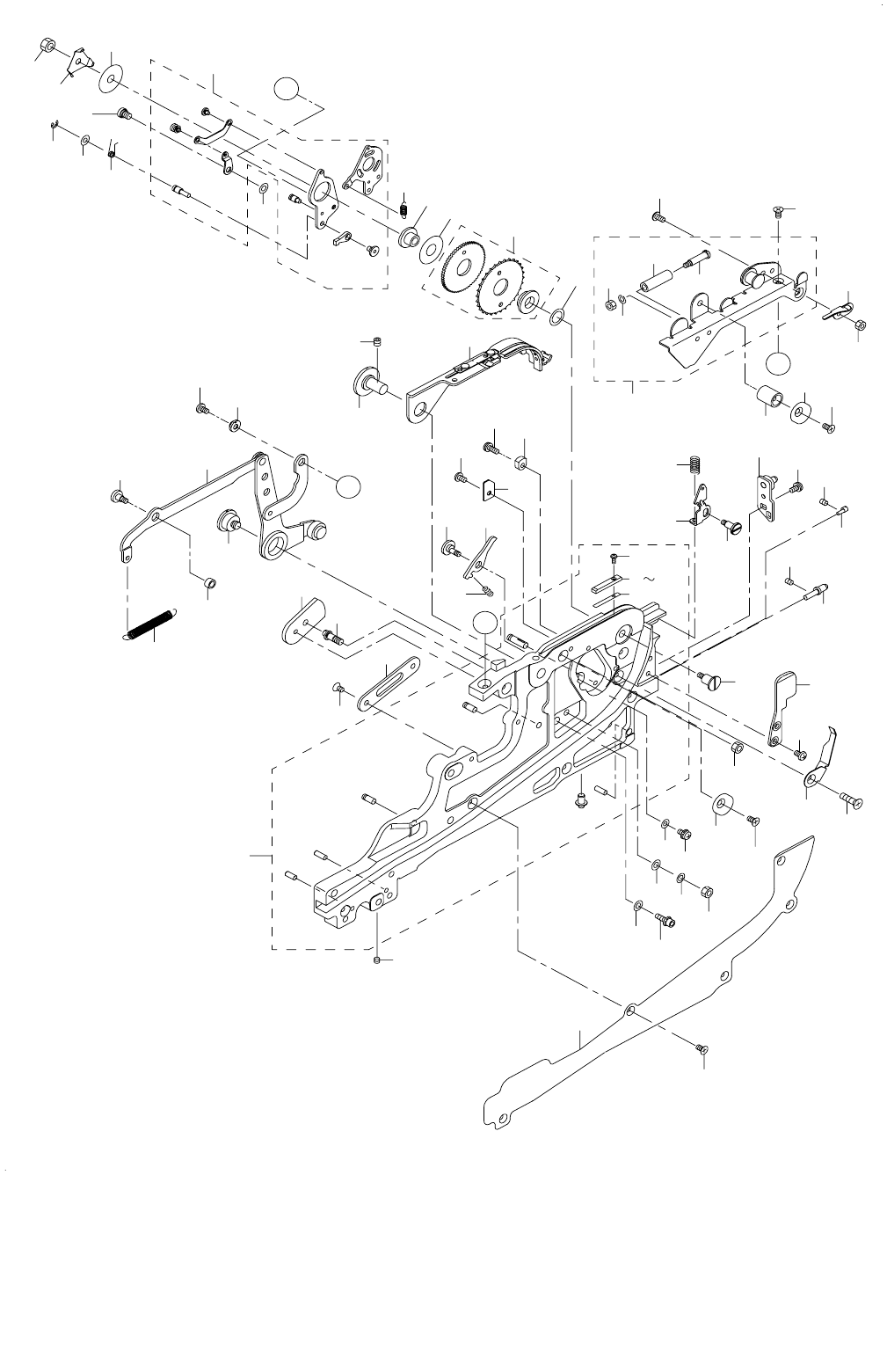

- 1 - 1. AQ02HP (1) 23 64 63 20 18 19 37 38 65 39 47 42 21 22 16 61 62 15 17 31 33 34 40 41 67 68 69 49 52 43 56 51 54 55 74 44 57 73 53 50 45 46 72 71 59 60 66 9 70 A A 75 77 76 10 11 13 14 78 79 12 2 6 7 8 26 27 28 A 2…
- 1 -
1. AQ02HP (1)
23
64
63
20
18
19
37
38
65
39
47
42
21
22
16
61
62
15
17
31
33
34
40
41
67
68
69
49
52
43
56
51
54
55
74
44
57
73
53
50
45
46
72
71
59
60
66
9
70
A
A
75
77
76
10
11
13
14
78
79
12
2
6
7
8
26
27
28
A
29
36
32
24
35
25
1
A
30
58
48
78
79
80
- 2 -
NOTE( 注記 ) #01....SELECTIVE PARTS 選択部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-42304 FEEDER BASE 02 ASM
フィーダーベース０２組
1
2
#01
400-42296 TAPE UNDER SUPPORT A
テープアンダーサポート Ａ
(1)
3
#01
400-42425 TAPE UNDER SUPPORT B
テープアンダーサポート Ｂ
(1)
4
#01
400-42426 TAPE UNDER SUPPORT C
テープアンダーサポート Ｃ
(1)
5
#01
400-42428 TAPE UNDER SUPPORT D
テープアンダーサポート Ｄ
(1)
6
#01
400-42429 TAPE UNDER SUPPORT E
テープアンダーサポート Ｅ
(1)
7
#01
400-42430 UNDER SUPPORT SHIM 20
アンダーサポートシム２０
(1)
8 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
(1)
9 E1402-706-AA0 GUIDE PLATE ASM.
キャリアテープ支持板組
1
10 E5336-706-000 TAPE GUIDE ROLLER SH24
テープガイドローラー ＳＨ ２４
(1)
11 E1332-706-A00 TAPE GUIDE ROLLER
テープガイドローラー
(1)
12 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
13 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
14 E1404-706-A00 CARRIER TAPE SHAFT
キャリアテープシャフト
1
15 E1115-706-A00 SLIDE PLATE
スライドプレート
1
16 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
17 E1005-706-CA0 X-AXIS ADJUSTING BRACKET ASM.
Ｘ 軸調整ブラケット組
1
18 SL-5030635-SN SCREW
なべ小ねじ
2
19 E1002-706-000 X-AXIS POSITIONING PIN B
Ｘ 軸基準ピン Ｂ
1
20 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
1
21 E1006-706-C00 X-AXIS ADJUSTING SHAFT
Ｘ 軸調整シャフト
1
22 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
1
23 E1100-706-000 WHEEL SHAFT
ホイールシャフト
1
24 NM-6040001-SC NUT M4
六角ナット Ｍ ４
1
25 E1103-706-CB0 WHEEL 2MM 03 ASM.
ホイール ２ ＭＭ ０３組
1
26 E1108-706-C00 WHEEL BUSH SPACER 03
ホイールブッシュスペーサ０３
1
27 E1109-706-C00 WHEEL RING 03
ホイールリング０３
1
28 E1104-706-C00 WHEEL COLLAR 03
ホイールカラー０３
1
29 E1106-706-CB0 SWING PLATE 03 ASM.
スイングプレート０３組
1
30 E1131-706-C00 SWING PLATE SP 03
スイングプレート ＳＰ ０３
1
31 E1107-706-C00 SWING PLATE WASHER 03
スイングプレート止め座金０３
1
32 E1130-706-C00 WHEEL PLATE 03
ホイール押え板 ０３
1
33 E6350-705-000 RATCHET SP
ラチェット ＳＰ
1
34 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
1
35 E6386-705-000 SCREW
シャッターレバー段ねじ
1
36 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストッワッシャ
1
37 E1111-706-000 RACHET HOOK STOPPER
ラチェット爪ストッパー
1
38 SL-5030831-SF SCREW
止めねじ
1
39 E1115-706-AB0 KNOCK LEVER LINK ASM.
ノックレバーリンク組
1
40 E1116-706-A00 FREE LINK COLLAR
フリーリンクカラー
1
41 E1117-706-A00 SCREW
フリーリンク段ねじ
1
42 E1116-706-C00 KNOCK LEVER SHAFT
ノックレバー軸
1
43 E1112-706-C00 STOPPER HOOK 2MM
ストッパ爪 ２ ＭＭ
1
44 E1113-706-C00 STOPPER SP
ストッパ ＳＰ
1
45 SL-5030635-SN SCREW
なべ小ねじ
1
46 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
1
47 E6490-705-000 COLLAR
ラチェット爪調整偏芯カラー
1
48 400-55254 SCREW M3X5 MEC
メックねじ Ｍ３Ｘ５
1
49 E6822-705-000 STOPPER 8-2
ストッパ ８−２
1
50 SL-5031031-SN SCREW
座金付きねじ
1
51 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
52 E1122-706-C00 STOPPER ECCENTRIC SHAFT
ストッパ偏芯シャフト
1
53 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
54 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
1
55 NM-6040001-SC NUT M4
六角ナット Ｍ ４
1
56 E6322-705-000 PIN
偏芯ピン
1
57 NM-6030001-SN NUT
六角ナット
1
58 400-39457 UPPER COVER 02 ASSEMBLY
アッパーカバー０２組
1
59 400-55274 UPPER COVER SH 02
アッパーカバーシャフト ０２
1
60 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
1
61 E1211-706-C00-A UPPER COVER HOOK
アッパーカバーフック
1
62 E1212-706-000 HOOK SHAFT
フックシャフト
1
63 E1213-706-000 HOOK SP
フック ＳＰ
1
64 E1214-706-000 FRONT BRACKET
フロントブラケット
1
65 SM-5030555-SC SCREW
バインドねじ
2
66 E1300-706-000 RETURN SP
リターン ＳＰ
1
67 E1333-706-A00 TAPE HOLDE PLATE
カバーテープ保持板
1
68 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
1
69 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
1
70 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
1
71 E1403-706-C00 THROAT GUIDE
スロートガイド
1
72 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
1
73 E1400-706-C00 GUIDE COVER
ガイドカバー
1
74 E1406-706-C00 GUIDE COVER SCREW
カイドカバースクリュ
5
75 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
1
76 E1401-706-A00 TAPE GUIDE L
テープガイド Ｌ
1
77 SM-5030555-SC SCREW
バインドねじ
1
78 E6344-705-000 TAPE GUIDE
テープガイド
2
79 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
2
80 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
1
