QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2) 机种 确认方法 以贴装头托架安装用的2根平行销为基准，测量6条的MAX-MIN。 如下图所示，应在治具轴前端距贴装头托架面48.4mm的位置上测量。 以贴装头托架安装用的2根平行销为基准，6条的MAX-MIN应在0.02mm以下。 调整方法 １．更换零件（贴装头支架） ２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。 大大影响同时吸附时的吸附可靠性。 元件吸附异常 芯片…
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
确认方法
测量从贴装头托架安装面到治具轴旋转中心之间的距离，应为40±0.1mm。
6条的MAX-MIN应在0.02mm以下。

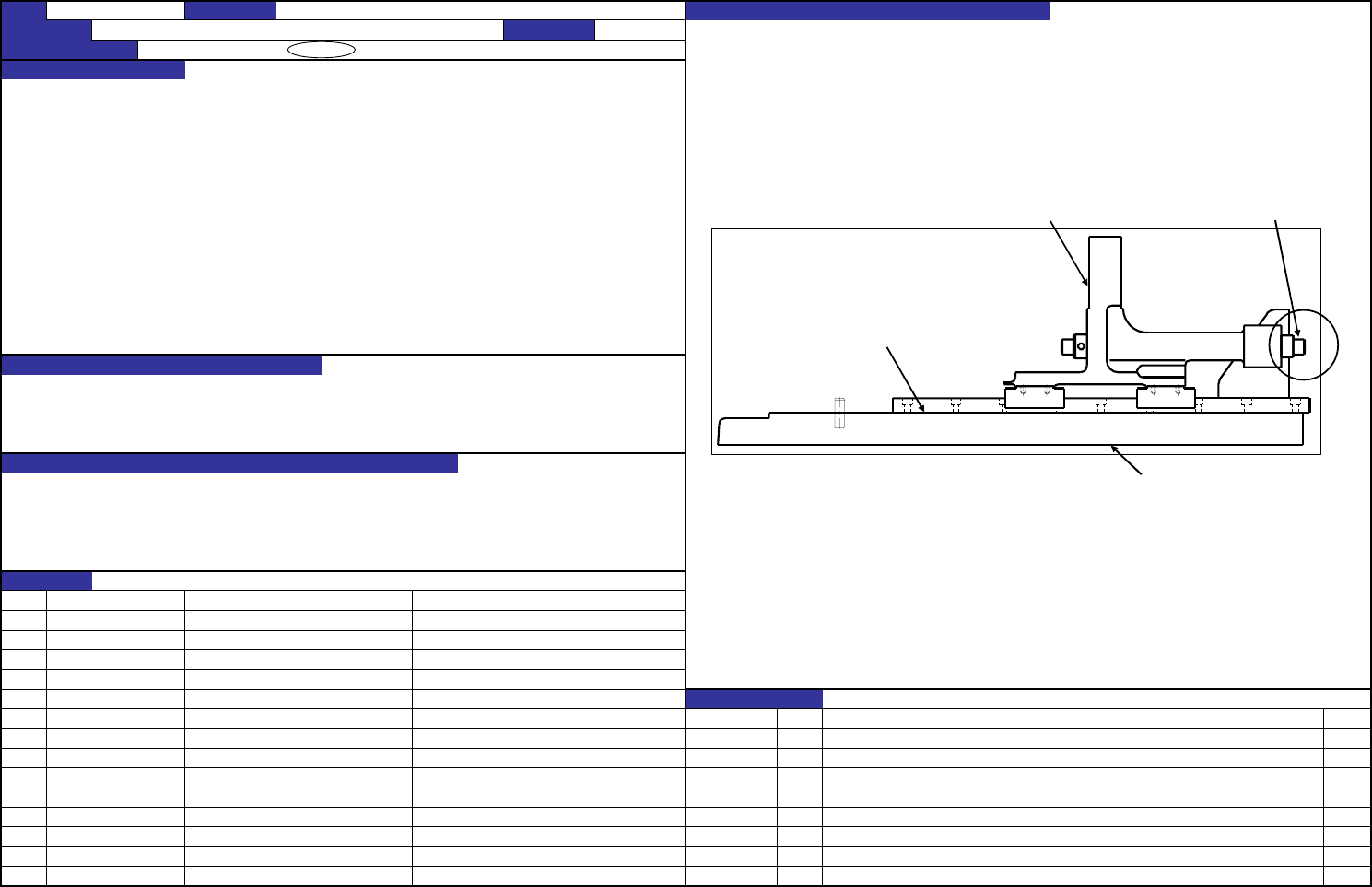

Ｙ方向球螺旋轴旋转中心 ４０±０．１ｍｍ （测定吸附高度） 如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。
6个ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头托架与直线导轨之间的垫片，使贴装头托架与Z滑动托架的轴芯高度对齐。
Ｚ滑动架 治具轴
大大影响同时吸附时的吸附可靠性。
元件吸附异常
贴装头支架安装面
芯片跳起
ＬＡ识别异常
贴装精度恶化 `
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
【3】－5
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能名称 Ｙ方向轴旋转中心 编制日期 2008/7/28
JM-10 装置名称 贴装头装置 确认方法及调整方法（故障处理方法）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
导向器隔片Ｅ t=0.01mm
货号 品名 有关质量特性
E3028729000
E3029729000
导向器隔片Ｄ t=0.02mm
变更履历
40046051 贴装头支架
内容日期
填隙片
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
确认方法
以贴装头托架安装用的2根平行销为基准，测量6条的MAX-MIN。
如下图所示，应在治具轴前端距贴装头托架面48.4mm的位置上测量。
以贴装头托架安装用的2根平行销为基准，6条的MAX-MIN应在0.02mm以下。
调整方法
１．更换零件（贴装头支架）
２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【3】－6
JM-10 装置名称 贴装头装置 确认方法及调整方法（故障处理方法）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 Ｘ方向轴转动中心 编制日期 2008/7/28
E2102998000 治具吸嘴A
有关质量特性
40046051 贴装头支架
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名
40044585 直线导轨
变更履历
日期 内容
治具吸嘴
吸嘴前端基板高度位置
各轴相互差在10μm以内（以治具轴的振摆中心调整）
Z滑动轴
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
机种
确认方法
用张力计测定同步皮带Ｔ的张力。
把同步皮带Ｔ调整到适当的张力。 调整方法
将拉力棒的前端钩住T马达皮带轮及T空转轮的前端，以12.7N（1.3kgf）的力向箭头方向拉，在此状态下用螺钉固定。
张力计设定值 适当张力
Ｗｅｉｇｈｔ： 0.9 g/m 6.5±１ N
Ｗｉｄｔｈ： 4.0 mm
Ｓｐａｎ： 42.8 mm
影响θ轴的稳定时间（稳定特定），大大影响贴装精度。
贴装精度恶化
发生电机速度振荡
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【3】－7
JM-10 装置名称 贴装头装置 确认方法及调整方法（故障处理方法）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 θ皮带张力 编制日期 2008/7/28
预想故障（应规格调整值不良而发生的故障）
对象元件
T MOTOR PULLEY
日期 内容
品名 有关质量特性
变更履历
货号
40077258 T IDLER PULLEY
40077253 T BELT
40077257
T马达皮带轮
T空转轮
