QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2) 机种 确认方法 应在下图的状态下以3N（0.3kgf）以下的力向左右移动。 应在右图的状态下以3N（0.3kgf）以下的力向左右移动。 调整方法 拧松螺丝ｃａｐ，移动Ｚ滑动支架，重新固定。 拧松锁定螺母，稍稍转动Ｚ皮带轮，重新拧紧锁定螺母。 锁定螺母 Ｚ皮带轮 Ｚ滑动支架 螺丝ｃａｐ 影响Ｚ的稳定时间（稳定特定）。 元件吸附错误 ＬＡ测定异常 贴装精度不良 ＮＯ ① ② ＣＤＥ…
QA表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/2)
机种
确认方法
应在转矩计或吸嘴套外周绕上绳子，用棒形测力计测量。
转矩（转矩标尺） 调整方法
0.0136Nm （0.136kgfcm） 以下 轴承座的装配、调整
滚珠花键的耦合
（参照GX-8元件组装工序说明书Head-14）
转矩（杆张力）（吸嘴套轴四周）
1.7N (0.17kgf) 以下
影响θ的稳定时间（稳定特性）。
吸嘴套轴
贴装精度恶化（θ不稳定）
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【3】－9
JM-10 装置名称 贴装头装置 确认方法及调整方法（故障处理方法）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名
功能名称 θ轴转矩 编制日期 2008/7/28
有关质量特性
日期 内容
变更履历
QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
机种
确认方法
应在下图的状态下以3N（0.3kgf）以下的力向左右移动。
应在右图的状态下以3N（0.3kgf）以下的力向左右移动。 调整方法
拧松螺丝ｃａｐ，移动Ｚ滑动支架，重新固定。
拧松锁定螺母，稍稍转动Ｚ皮带轮，重新拧紧锁定螺母。
锁定螺母 Ｚ皮带轮 Ｚ滑动支架 螺丝ｃａｐ
影响Ｚ的稳定时间（稳定特定）。
元件吸附错误
ＬＡ测定异常
贴装精度不良
ＮＯ
①
② ＣＤＥ
③ ＣＤＥ
④ ＣＤＥ
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【3】－10
功能名称 Z轴负荷 编制日期 2008/7/28
JM-10 装置名称 贴装头装置 确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
故障发生履历
日期 发生时期 内容 处理
变更履历
内容日期
QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2)
机种
确认方法
把夹具吸嘴安装到吸嘴套轴，半总成供给０．５ＭＰａ的空气，在前端不应漏空气。
把夹具吸嘴安装到吸嘴套轴，从供气装置供给０．５ＭＰａ的空气，供气装置到前端 调整方法
不应漏气。 LNC、IC贴装头（通用）
滚珠花键 联轴节 Z滑动轴
大大影响元件吸附，吸嘴更换，贴装精度。
半总成 回转接头 吸嘴套螺旋
元件吸附错误
吸嘴更换异常
贴装精度恶化
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
【3】－11
功能名称 漏气 编制日期 2008/7/28
JM-10 装置名称 贴装头装置 确认方法及调整方法（故障处理方法）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
PJ210504100 供气装置
40046525 回转接头
40046515 联轴节
40044584 滚珠花键
40044586 Z滑动轴
变更履历
40001139 吸嘴套轴螺栓
日期 内容

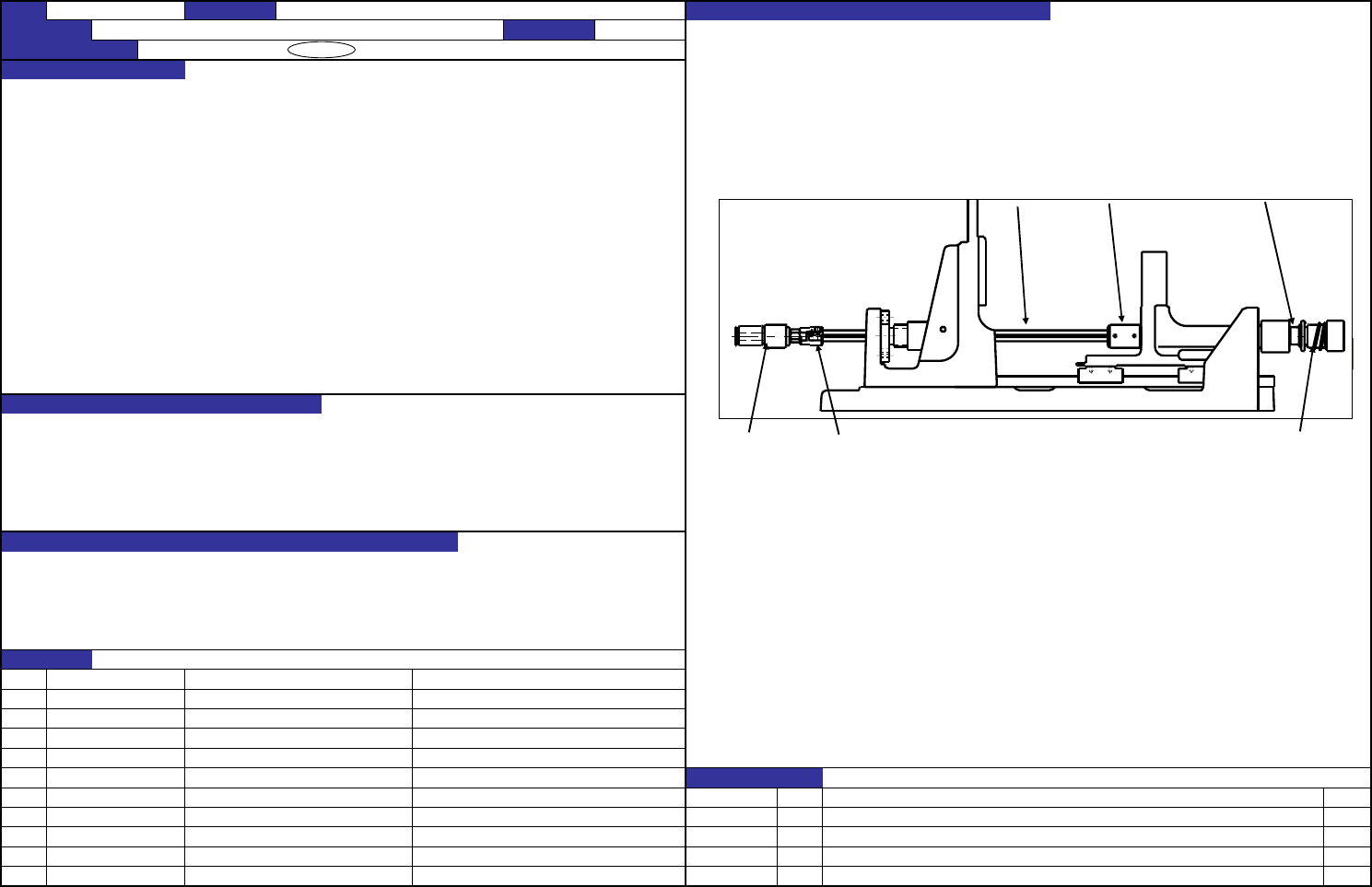

根据下图进行半活接头与回转接头松动的检查、回转接头与滚珠花键装配的检查、滚珠花键与联轴节装配的检
查、联轴节与Z滑动轴装配的检查、吸嘴套螺丝装到Z滑动轴上的装配。
GX-8元件组装工序说明书Head-2、11、13、14
