QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2) 机种 ①手动控制，确认OCC垂直照明和角度照明的亮灯情况。 ※确认所有的OCC。 ②前后转动偏光滤光镜，确认是否达到最亮的状态。 ③确认测定蚀前后的安全护罩是否关闭。 （角度照明） LGET输出结果 AVE＿LVL ＝ 95±1 ④按照MS参数的指示，把白色陶瓷基板设置到CAL块上。 （垂直照明） LGET输出结果 AVE＿LVL ＝ 45～48 ※确认是否显示标准电流值。如果不是…
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种

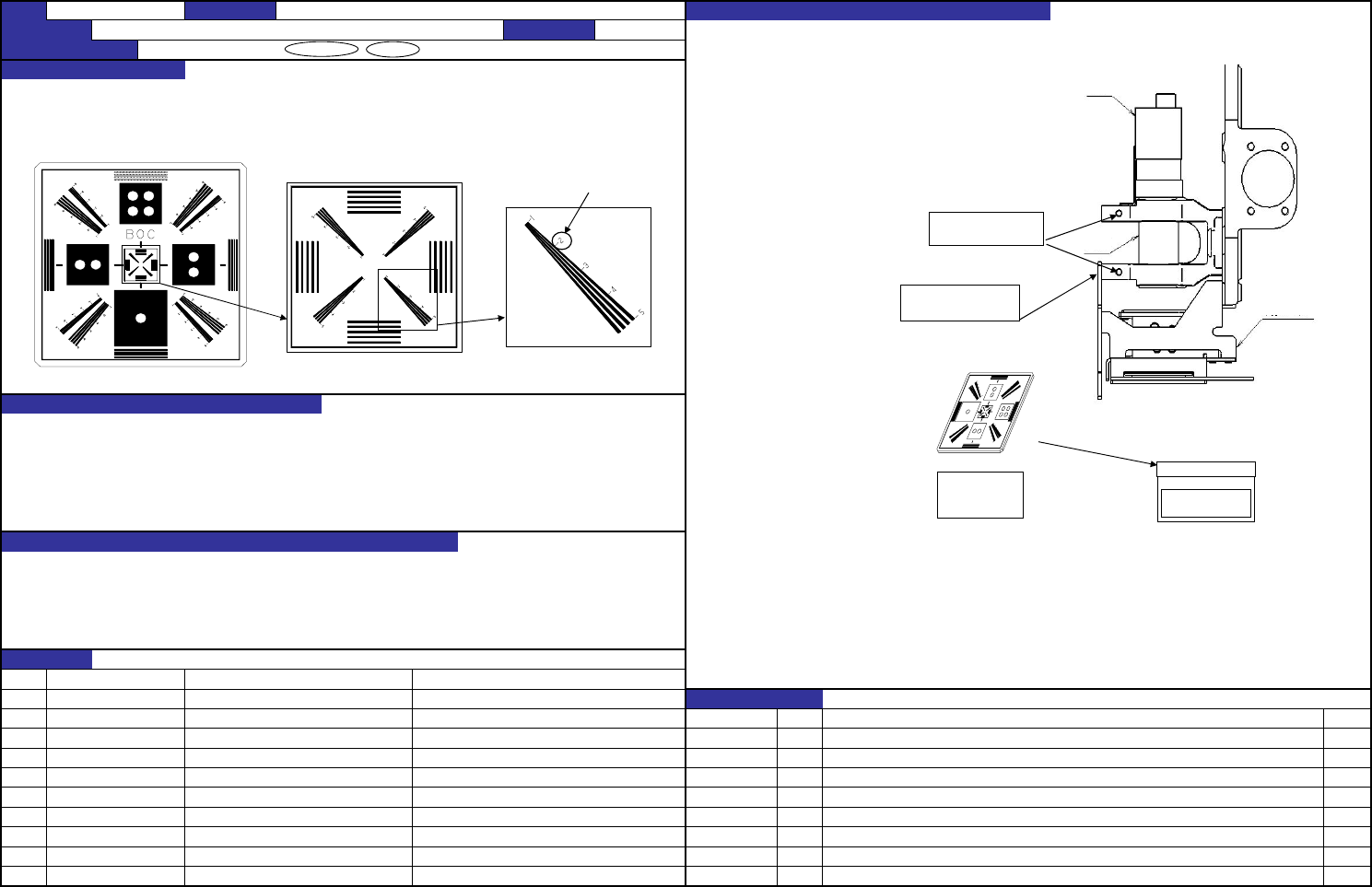

1. 把摄像机调整夹具的蚀刻面朝下放到CAL块上面。
摄像机调整夹具的蚀刻应清楚地看到「２」的线（参照图）。 2. 拧松固定摄像机的六角孔螺栓①和②（共6处），上下
请注意玻璃夹具的表面和背面。（参照确认方法和调整方法） 移动摄像机，在可以清楚地看到蚀刻的「２」的线
（参照左图)的高度固定。
应清楚地看到「２」。
・关系到摄像机的识别精度，大大影响贴装精度，元件吸附可靠性。
・使用BOC标记后贴装精度恶化。
・送料器识别精度，演示精度恶化，引起吸附可靠性降低。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－1
内容
E2106998000 摄像机调整夹具
日期
40046819 ＯＣＣ组
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
OCC装配 确认方法及调整方法（故障处理方法）
功能名称 OCC摄像机焦点调整 编制日期 2008/7/28
JM-10 装置名称
CAL块
①M3×6cap
SM6030692TN（×1）
② M5×20有头螺钉
SL6052092TN（×2）
摄像机
照明装置
透镜
摄像机调整夹具
E2106998000
（T110）
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
①手动控制，确认OCC垂直照明和角度照明的亮灯情况。 ※确认所有的OCC。
②前后转动偏光滤光镜，确认是否达到最亮的状态。
③确认测定蚀前后的安全护罩是否关闭。
（角度照明） LGET输出结果 AVE＿LVL ＝ 95±1 ④按照MS参数的指示，把白色陶瓷基板设置到CAL块上。
（垂直照明） LGET输出结果 AVE＿LVL ＝ 45～48 ※确认是否显示标准电流值。如果不是时，用PageUp,PageDown键进行变更。
（焊锡照明选项） LGET输出结果 AVE＿LVL ＝ 208～212 演算公式：电流值×2＝保存值 ⑤点击确认按键，调整电流值让VCS监视器的AVE＿LVL变成既定值。（参照图1、图2）
⑥调整后测定数次，确认是既定值。
⑦同样地调整所有的OCC垂直照明、角度照明、焊锡照明。
（注）白色陶瓷线路板在使用3个月后应该更换新的。（在被弄脏后应及时更换）
（注）调整照明时，为了避免外界光线的影响，需在陶瓷线路板的前后放置表面无光泽板来遮挡光线。
（注）使用遮光用的圆筒时，OCC的视野中心与圆筒的中心要设置得一致。
（注） 角度照明: 标准电流值220以下，偏差电流值为128。
垂直照明: 标准电流值250以下，偏差电流值为250。
BOC标记、IC标记识别时的照明亮度调整影响识别的摄像。
也影响送料标记识别的摄像。
①标记识别精度恶化
②发生标记识别异常
③贴装偏斜
④吸附位置自动修正位置偏斜
⑤吸附率降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－2
E2107998000 陶瓷基板（V002)
内容
40047512 OCC C LIGHT PCB ASM DC电源输出电压
40047508 OCC A1 LIGHT PCB ASM DC电源输出电压
日期
40001904 LIGHT CONTROL基板组（KE2060） LIGHT CONTROL基板的基准电压
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 OCC照明光量调整（OCC照明） 编制日期 2008/7/28
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
JM-10 装置名称 OCC装配 确认方法及调整方法（故障处理方法）

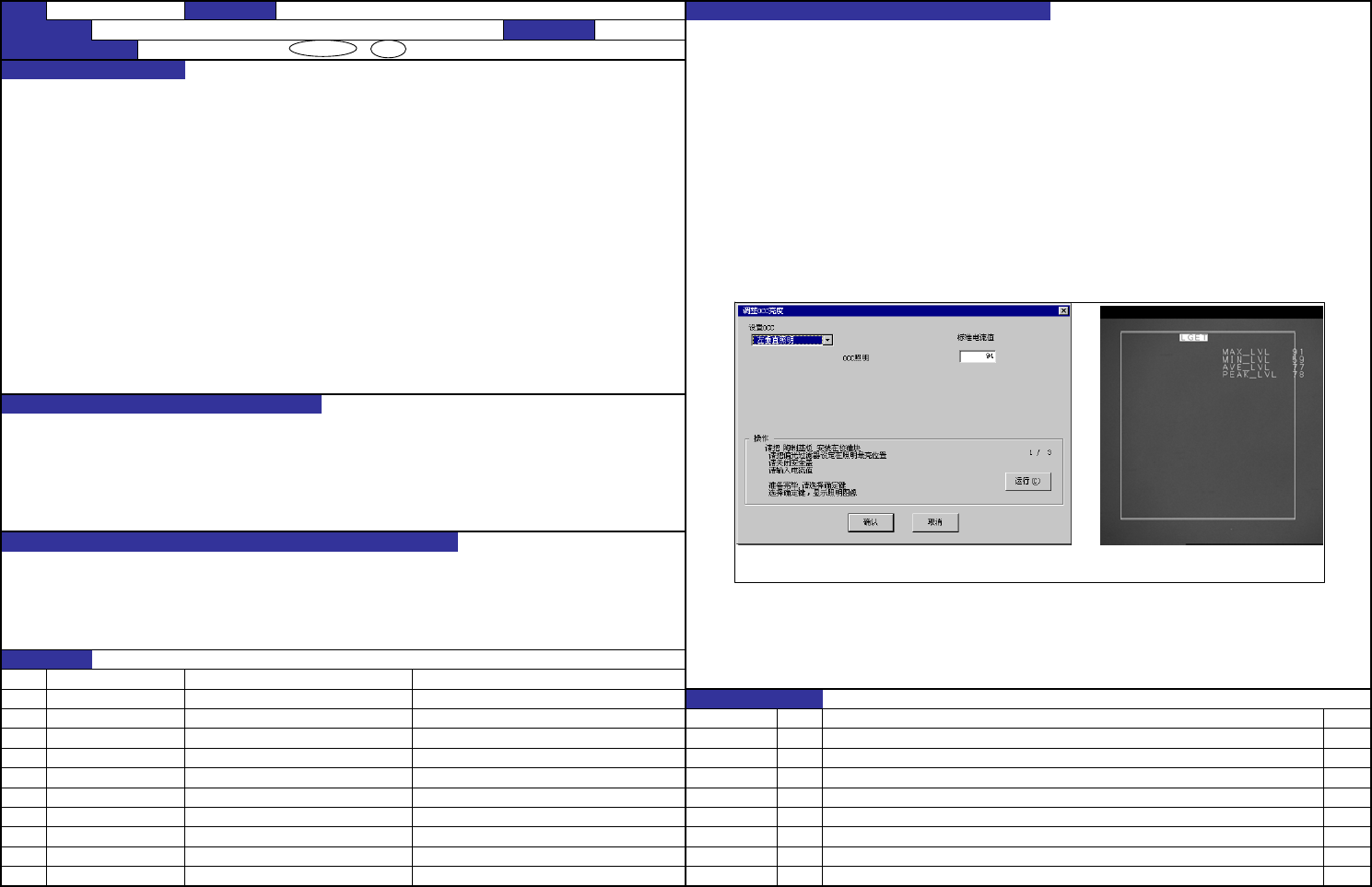

図1 MSパラメータ
画面
図２ VCS
モニタ
图1 MS参数界面
图2 VCS监视器
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
① 执行MS参数的OCC摄像机补偿（主，从两者），确认是否符合以下规格。
OCC摄像机补偿（角度）=±0.5°
OCC摄像机补偿（角度）=±0.5° （注）如果不符合规格，再次获取，使摄像机调整夹具在监视器上显示为正圆，确认和窗口没有接触。
输入错误值的情况下，监视器所显示的部品框等会发生倾斜或偏移。
① 标记识别精度恶化
② 发生标记识别异常
③ 监视器所显示的部品框发生倾斜或偏移。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－3
功能作用（规格调整值的意义）
确认方法及调整方法（故障处理方法）
功能名称 OCC摄像机补偿调整（角度）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
编制日期 2008/7/28
JM-10
质量特性(规格调整值)
装置名称 OCC装配
预想故障（应规格调整值不良而发生的故障）
对象元件
内容
变更履历
日期
有关质量特性货号 品名
40046819 ＯＣＣ组
E2106998000 摄像机调整夹具
