QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2) 机种 压力开关阈值 ：0.400MPa 磁滞差动 ：0.050MPa 显示色方式 ：压力开关ON时为绿色 动作方式 ：磁滞方式 压力开关输出形态 ：正规开（超过阈值则ON） 响应时间 ：2.5ms以下 自动预调设置 ：手动设置 为了测出气压下降。 1. 错误地过高设定时，会频繁地测出气压下降而停机。 2. 错误地过低设定时，不能测出气压下降，有散撒芯片的可能。 ＣＤＥ ＣＤＥ ＣＤ…
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
・ＡＤＣ输入电压： 压力传感器输出电压×（１／２）±０．０１Ｖ
・ＡＤＣ基准电压：２．５±0.01V
・这是吸嘴真空压力测定电路的常数调整，直接关系到真空压力的测定值。
１．因真空压力值异常，发生吸附，贴装异常
２．贴装周期时间变慢
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【12】－4
JM-10 装置名称
电气
日期
内容 処理
40076948 ＨＥＡＤ ＭＡＩＮ ＰＣＢ ＡＳＭ ＤＣ电源输出电压的调整
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
确认方法及调整方法（故障处理方法）
质量保证类别
功能名称
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能・安全性 / 可靠性 / 安全性 / 商品特点
贴装头真空电平 作成日
2011/9/21
* 如果是以电路板单体进行调整，请另行准备DC24V电源，供电时要使CN8的第1、2脚为“+”，
第5、6脚为“-”。
１．ADC基准电压的调整（用VR4调整）
①请一面用电压表观察TE18的电压，一面旋转VR4，调整到2.50V±0.01V
。
２．ADC输入电压的调整（用VR5～VR10调整）
* 用电路板单体进行调整的情况下
①将2.50V±0.005V的基准电压源，外加到进行调整的传感器外部输入测试端子上。
②一面用电压表观察ADC输入测试端子，一面旋转调整用的VR，要将电压值调整到1.25V±0.01V
。
* 用整机进行确认/调整的情况下
①如果是压力传感器，把503吸嘴安装到要进行调整的轴上，启动真空。如果是触点传感器，
则使传感器处于完全遮光状态。
②用电压表测定并记录外部输入测试端子的电压Vsens。
③一面用电压表观察ADC输入测试端子，一面旋转调整用的VR，要将电压值调整到（Vsens/2）±0.01V
。
各传感器与测试端子的关系如下。
传感器 | L1 VAC | L2 VAC | L3 VAC | L4 VAC | L5 VAC | L6 VAC |
调整用的VR | VR10 | VR8 | VR9 | VR7 | VR6 | VR5 |
外部输入测试端子 | TE13 | TE11 | TE9 | TE6 | TE20 | TE19 |
ADC输入测试端子 | TE12 | TE8 | TE10 | TE7 | TE5 | TE4 |
注１: 用电路板单体进行调整时，DC24V电源电压应为24V±0.1V。如果用整机，
应在DC电压的确认/调整之后进行。
注２: 用电路板单体进行调整时，外加基准电压源应在DC24V电源通电之后，或者同时。
注３: 测定以及基准电压源的GND应使用测试端子TE23。
注４: 调整完成的旋钮应涂铁赭土。
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关ON时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则ON）
响应时间 ：2.5ms以下
自动预调设置 ：手动设置
为了测出气压下降。
1. 错误地过高设定时，会频繁地测出气压下降而停机。
2. 错误地过低设定时，不能测出气压下降，有散撒芯片的可能。
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＮＯ ＣＤＥ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【12】－5
内容 処理
40045958 DIGITAL PRESSURE SW
变更履历
日期
对象元件
货号 品名 有关质量特性
故障发生履历
日期 发生时期 内容 处理
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
功能名称 数字压力开关的设定(ISE30) 作成日 2011/9/21
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
JM-10 装置名称
电气
确认方法及调整方法（故障处理方法）

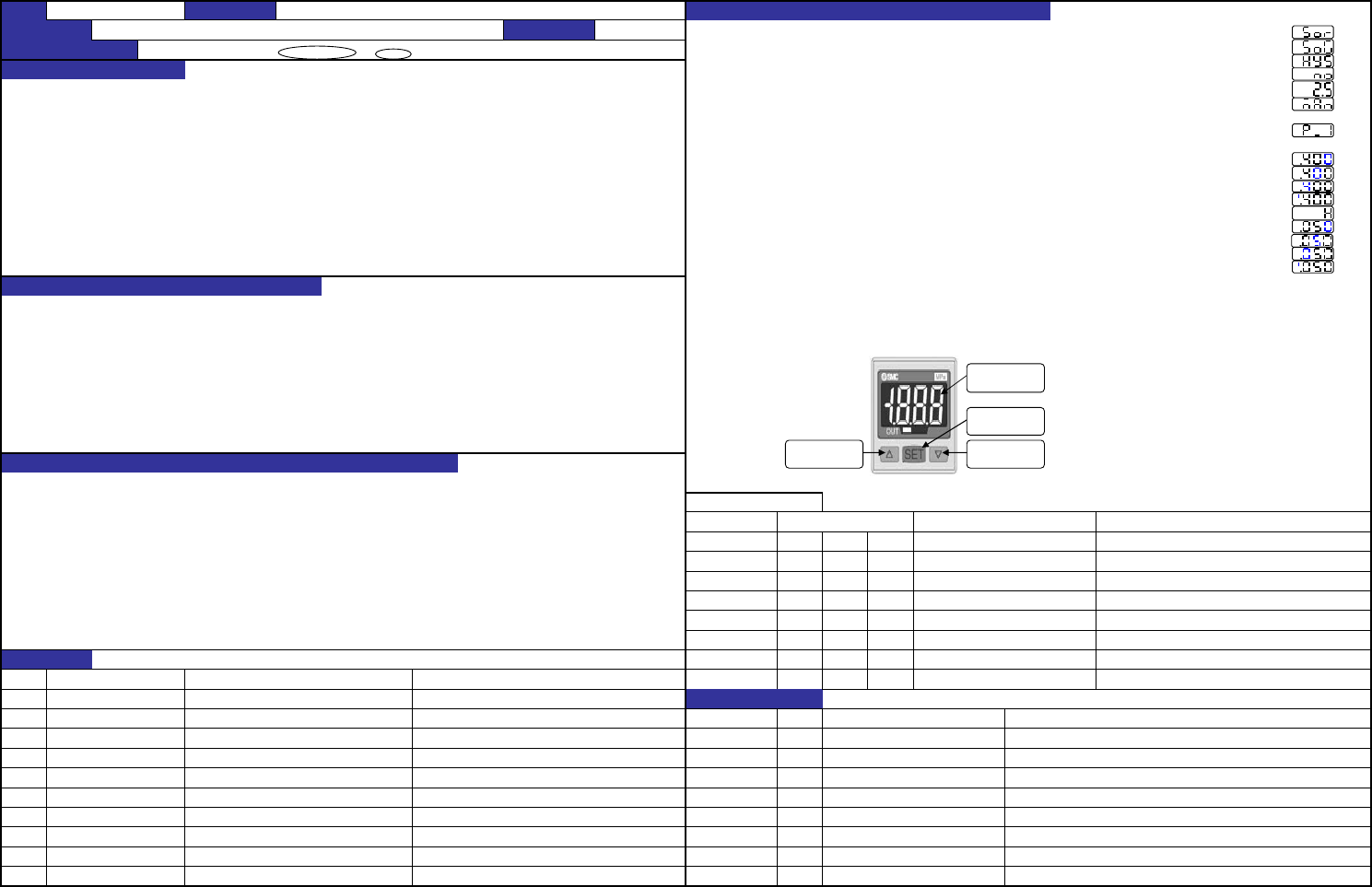

① 请持续按『SET』按键2秒钟以上。显示变成右图所示，成为显示色设置方式。
② 请按『△』或『▽』按键，假定显示为右图，按『SET』按键。于是被设置为『SWON时绿色显示』。
③ 请确认显示已为右图，按『SET』按键。被设置为『磁滞方式』。
④ 请确认显示已为右图，按『SET』按键。被设置为『正规开动作』。
⑤ 请确认显示已为『 2.5』，按『SET』按键。被设置为『响应时间2.5ms以下』。
⑥ 请确认显示已为右图，按『SET』按键。被设置为『手动设置方式』。
⑦ 到这一步，显示出数字，回到测定方式。
⑧ 请在测定方式的状态下按『SET』按键。『 P 1』与数字被交替显示。
⑨ 在此，请按『△』或『▽』按键。数字的最后一位闪烁。（右图是蓝色部闪烁）
⑩ 请按『△』或『▽』按键，以『0』作为数字的最后一位，按『SET』按键。其前面一位闪烁。
⑾ 请按『△』或『▽』按键，以『0』作为在闪烁的位，按『SET』按键。再移前一位闪烁。
⑿ 请按『△』或『▽』按键，以『4』作为在闪烁的位，按『SET』按键。最前面一位闪烁。
⒀ 请按『△』或『▽』按键，使在闪烁的位变成右图所示，再按『SET』按键。『阈值0.400MPa』
⒁ 『 H』与数字被交替显示，故请按『△』或『▽』按键。数字的最后一位闪烁。
⒂ 请按『△』或『▽』按键，以『0』作为最后一位，再按『SET』按键。其前面一位闪烁。
⒃ 请按『△』或『▽』按键，以『5』作为在闪烁的位，按『SET』按键。再移前一位闪烁。
⒄ 请按『△』或『▽』按键，以『0』作为在闪烁的位，按『SET』按键。最前面一位闪烁。
⒅ 请按『△』或『▽』按键，使在闪烁的位变成右图所示，再按『SET』按键。『磁滞0.050MPa』
⒆ 到这一步已回到测定方式。设置到此结束。
⒇ 如果在各设置中显示与右图不一样，请按『△』或『▽』按键来切换显示，设置为指定的显示。
『▽』按键
『SET』按键
LCD显示
『△』按键
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关ON时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则ON）
响应时间 ：2.5ms以下
自动预调设置 ：手动设置
1. 为了测出气压下降。
1. 错误地过高设定时，会频繁地测出气压下降而停机。
2. 错误地过低设定时，不能测出气压下降，有散撒芯片的可能。
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＮＯ ＣＤＥ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【12】－6
JM-10 装置名称
电气
确认方法及调整方法（故障处理方法）
功能名称 数字压力开关的设定(ISE30A) 作成日 2011/9/21
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
故障发生履历
日期 发生时期 内容 处理
对象元件
40045958 DIGITAL PRESSURE SW
变更履历
货号 品名 有关质量特性
日期 内容 処理

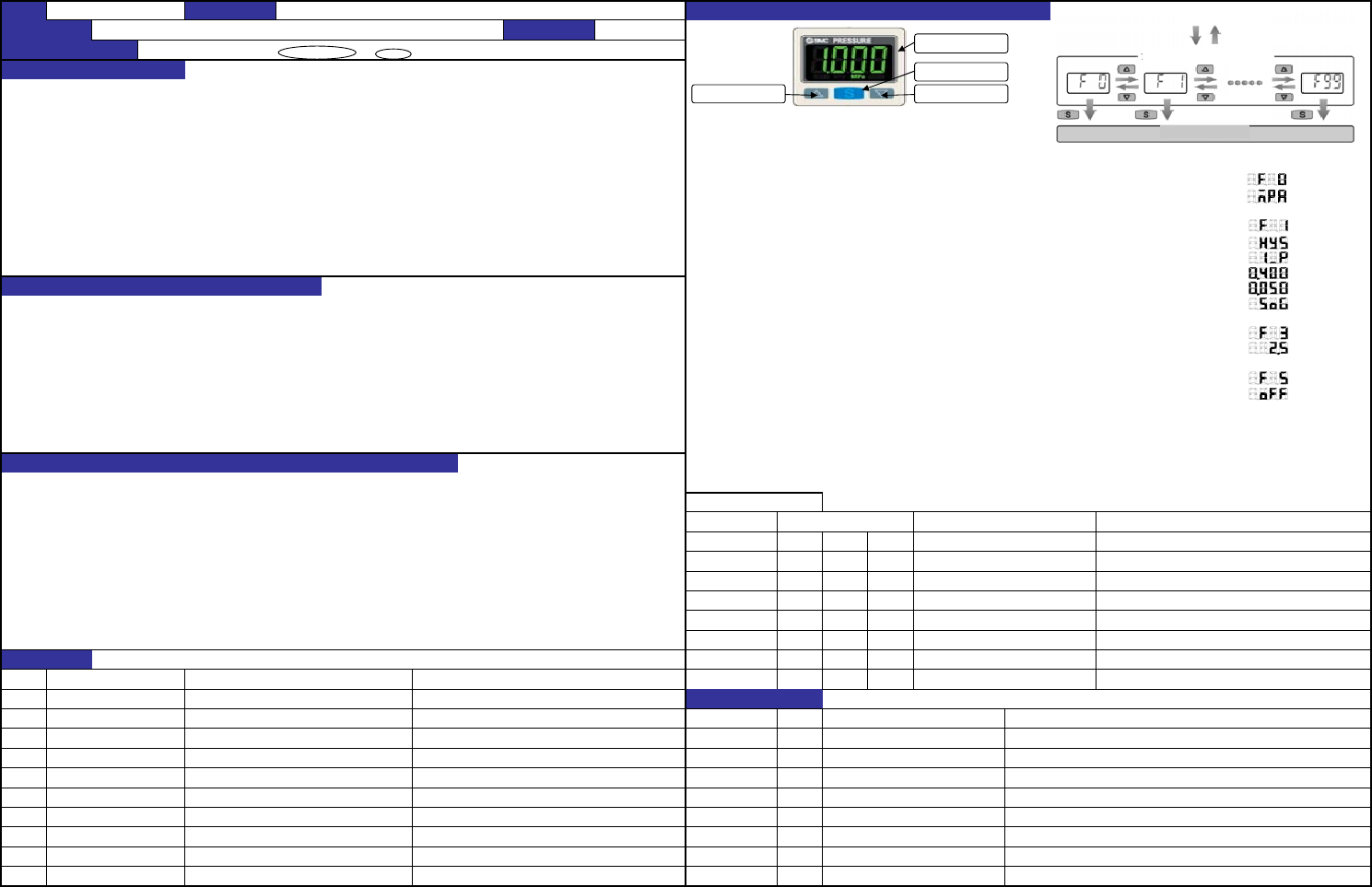

1. 转移到设置方式
①按住『S』按钮2秒钟以上，变为功能选择方式。
2. 显示单位的设置
①请按『△』按钮或『▽』按钮使显示【F 0】，按『S』按钮。
②请按『△』按钮或『▽』按钮使显示右图(Mpa之意），按『S』按钮。(F0的设置完成）
3. 输出信号OUT1的设置
①请按『△』按钮或『▽』按钮使显示【F 1】，按『S』按钮。
②输出方式的设置：请按『△』按钮或『▽』按钮使显示【HYS】，按『S』按钮。
③输出逆转的设置：请按『△』按钮或『▽』按钮使显示【1_P】，按『S』按钮。
④压力的设置：请按『△』按钮或『▽』按钮使显示【0.400】，按『S』按钮。
⑤差动的设置：请按『△』按钮或『▽』按钮使显示【0.050】，按『S』按钮。
⑥显示颜色的设置：请按『△』按钮或『▽』按钮使显示【SoG】，按『S』按钮。(F1的设置完成）
4. 响应时间的设置
①请按『△』按钮或『▽』按钮使显示【F 3】，按『S』按钮。
②请按『△』按钮或『▽』按钮使显示【2.5】，按『S』按钮。(F3的设置完成）
5. 自动预调功能的设置
①请按『△』按钮或『▽』按钮使显示【F 5】，按『S』按钮。
②请按『△』按钮或『▽』按钮使显示【oFF】，按『S』按钮。(F5的设置完成）
6. 转移到通常方式(测定方式）
①请持续按『SET』按键2秒钟以上。回到测定方式。
『▽』按键
『S』按键
LCD显示
『△』按键
测定方式
按住『S』按钮2秒钟以上。
变为功能选择方式
各种功能的设置
