- 21 -

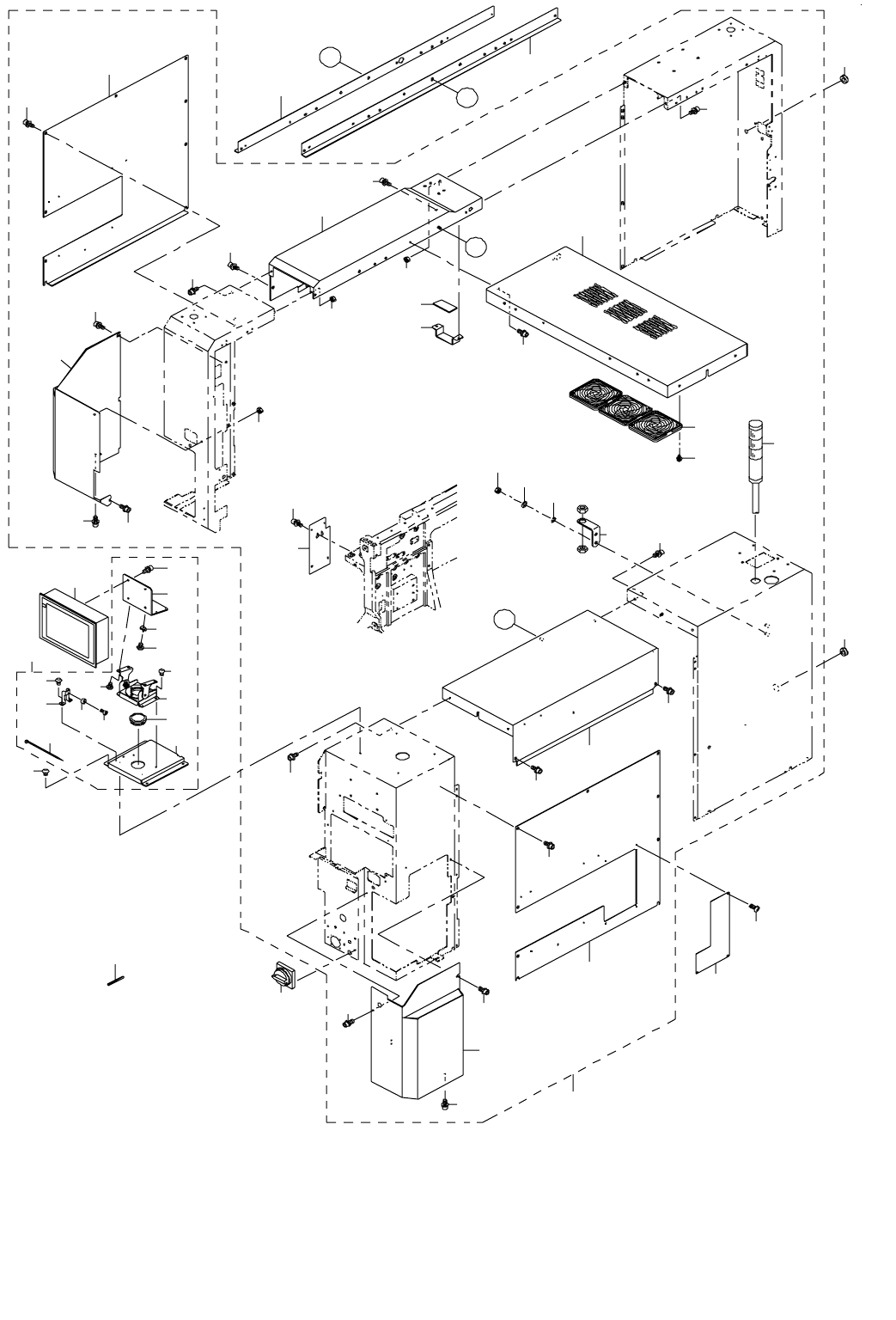

11.COVER COMPONENTS (4)
カバー関係 (4)
3
5
2
6
7
7
18
10
11
2
2
13
12
50
2
9
14
28
15
16
22
25
51
4
6
8
4
2
51
4
4
15
29
17
20
23
24
19
19
A
B
A
B
1
30
21
2
31
32
33
34
48
49
46
45
44
43
42
41
40
39
38
37
36
35
47
26
27
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-35821 COVER_SUB(LED)ASM
カバーサブ（ＬＥＤ）組
1
2 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
3 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
5 400-46568 COVER CUL
カバー ＣＵＬ
(1)
6 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
7 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
8 400-46570 COVER CUC
カバー ＣＵＣ
(1)
9 SL-6041292-TN SCREW
座金付き六角穴ボルト
(12)
10 401-35478 COVER_SUL_LED
カバー ＳＵＬ ＿ ＬＥＤ
(1)
11 400-46569 COVER CUR
カバー ＣＵＲ
(1)
12 400-46612 COVER SUR
カバー ＳＵＲ
(1)
13 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
14 400-01463 CABLE GUIDE (MOTOR)
ケーブルガイド（モータ）
(1)
15 400-03265 SIGNAL TOWER ASM
シグナルタワー組
(1)
16 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(2)
17 400-46571 PULLEY COVER L
プーリーカバー Ｌ
(1)
18 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
20 400-46572 PULLEY COVER R
プーリーカバー Ｒ
(1)
21 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
22 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
23 400-46629 Y CB BAND
Ｙ ＣＢ バンド
(1)
24 400-46630 Y CB BAND RUBBER
Ｙ ＣＢ バンドゴム
(1)
25 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
26 HM-0010100-10 FILTER
フィルター
(3)
27 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(12)
28 HX-0036700-0A BUSH
ブッシュ
0.2
29 400-43525 COVER SUPPORT L
カバーサポート Ｌ
1
30 400-43526 COVER SUPPORT R
カバーサポート Ｒ
1
31 HA-0053800-00 SWITCH
メインスイッチ
1
32 401-35479 MTC_SHUTTLE_COVER_LED
ＭＴＣ シャトルカバー ＬＥＤ
1
33 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
1
34 400-99654 CRT BASE
ＣＲＴ ベース
(1)
35 HX-0022100-0A RUBBER BUSHING
ゴムブッシュ
(1)
36 400-99655 FREE STOP HINGE
フリーストップヒンジ
(1)
37 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
38 400-99657 CRT STOPPER
ＣＲＴ ストッパ
(1)
39 L127E-021-000 COVER CUSHION
カバークッション
(1)
40 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(1)
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
42 400-99656 CRT BR
ＣＲＴ ブラケット
(1)
43 HX-0029400-00 FIXED BASE
固定ベース
(1)
44 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
47 EA-9500B01-00 CABLE BAND
束線バンド
(1)
48 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
49 401-02599 8.4 LCD MONITOR(CE)
８．４ ＬＣＤ モニター（ＣＥ）
1
50 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
51 HX-0032600-0H CABLE PARTS
束線パーツ
2
- 23 -
12.COVER COMPONENTS (5)
カバー関係 (5)
17
9
6
10
35
30
32
33
34
4
20
20
20
20
19
26
18
36
18
21
30
30
39
39
39
17
39
39
35
35
31
31
31
27
5
29
1
16
8
28
2
37
37
3
2
3
14
13
15
12
9
11
7
22
23 24
38
25
41
40
44
43
45
42
