- 23 - 1 2 .CO VER CO MP ON E NT S (5 ) カバー関係 ( 5) 17 9 6 10 35 30 32 33 34 4 20 20 20 20 19 26 18 36 18 21 30 30 39 39 39 17 39 39 35 35 31 31 31 27 5 29 1 16 8 28 2 37 37 3 2 3 14 13 15 12 9 11 7 22 23 24 38 25 41 40 4…
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-35821 COVER_SUB(LED)ASM
カバーサブ（ＬＥＤ）組
1
2 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
3 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
5 400-46568 COVER CUL
カバー ＣＵＬ
(1)
6 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
7 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
8 400-46570 COVER CUC
カバー ＣＵＣ
(1)
9 SL-6041292-TN SCREW
座金付き六角穴ボルト
(12)
10 401-35478 COVER_SUL_LED
カバー ＳＵＬ ＿ ＬＥＤ
(1)
11 400-46569 COVER CUR
カバー ＣＵＲ
(1)
12 400-46612 COVER SUR
カバー ＳＵＲ
(1)
13 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
14 400-01463 CABLE GUIDE (MOTOR)
ケーブルガイド（モータ）
(1)
15 400-03265 SIGNAL TOWER ASM
シグナルタワー組
(1)
16 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(2)
17 400-46571 PULLEY COVER L
プーリーカバー Ｌ
(1)
18 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
20 400-46572 PULLEY COVER R
プーリーカバー Ｒ
(1)
21 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
22 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
23 400-46629 Y CB BAND
Ｙ ＣＢ バンド
(1)
24 400-46630 Y CB BAND RUBBER
Ｙ ＣＢ バンドゴム
(1)
25 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
26 HM-0010100-10 FILTER
フィルター
(3)
27 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(12)
28 HX-0036700-0A BUSH
ブッシュ
0.2
29 400-43525 COVER SUPPORT L
カバーサポート Ｌ
1
30 400-43526 COVER SUPPORT R
カバーサポート Ｒ
1
31 HA-0053800-00 SWITCH
メインスイッチ
1
32 401-35479 MTC_SHUTTLE_COVER_LED
ＭＴＣ シャトルカバー ＬＥＤ
1
33 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
1
34 400-99654 CRT BASE
ＣＲＴ ベース
(1)
35 HX-0022100-0A RUBBER BUSHING
ゴムブッシュ
(1)
36 400-99655 FREE STOP HINGE
フリーストップヒンジ
(1)
37 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
38 400-99657 CRT STOPPER
ＣＲＴ ストッパ
(1)
39 L127E-021-000 COVER CUSHION
カバークッション
(1)
40 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(1)
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
42 400-99656 CRT BR
ＣＲＴ ブラケット
(1)
43 HX-0029400-00 FIXED BASE
固定ベース
(1)
44 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
47 EA-9500B01-00 CABLE BAND
束線バンド
(1)
48 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
49 401-02599 8.4 LCD MONITOR(CE)
８．４ ＬＣＤ モニター（ＣＥ）
1
50 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
51 HX-0032600-0H CABLE PARTS
束線パーツ
2
- 23 -
12.COVER COMPONENTS (5)
カバー関係 (5)
17
9
6
10
35
30
32
33
34
4
20
20
20
20
19
26
18
36
18
21
30
30
39
39
39
17
39
39
35
35
31
31
31
27
5
29
1
16
8
28
2
37
37
3
2
3
14
13
15
12
9
11
7
22
23 24
38
25
41
40
44
43
45
42

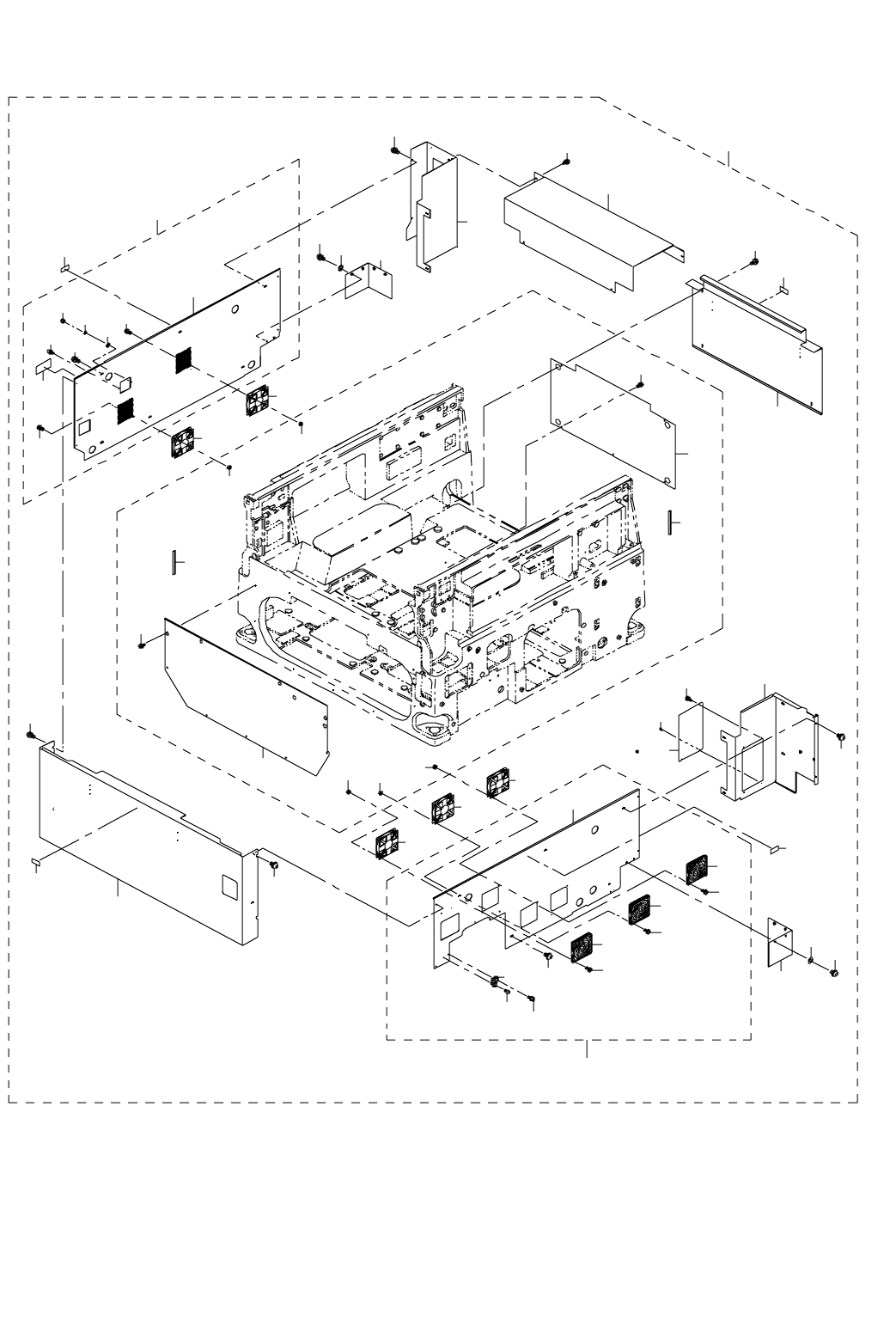

- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-35823 BOTTOM_COVER_LED_ASM
ボトムカバー（ＬＥＤ）組
1
2 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(4)
3 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(4)
4 400-26959 COVER RBL
カバー ＲＢＬ
(1)
5 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
6 400-46590 COVER FB
カバー ＦＢ
(1)
7 401-35480 COVER RBT_L
カバー ＲＢＴ ＿ Ｌ
(1)
8 401-37926 COVER SBL ASM JX-300LED
カバー ＳＢＬ 組 ＪＸ −３００ ＬＥＤ
(1)
9 SL-4033591-SC SCREW M3X35
セムスねじ
(4)
10 400-46592 COVER SBL
カバー ＳＢＬ
(1)
11 400-66540 BRAKE CAUTION LABEL
ブレーキ注意ラベル
(1)
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
13 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
14 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
15 NM-7040032-SC HEXAGONAL CAP NUT, TYPE 3 M4
六角袋ナット ３形 Ｍ ４
(1)
16 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
17 401-33768 DC FAN
ＤＣ ファン
(2)
18 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
19 400-17019 COVER RBC(E)
カバー ＲＢＣ（Ｅ）
(1)
20 168-70206 GRAVITY SEAL
荷重中心シール
(4)
21 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
22 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(2)
23 400-01507 SETUP COVER
セットアップカバー
(1)
24 B2585-220-000 CASSETTE PRESSER RUBBER MAGNET
カセット押えラバ− マグネット
(2)
25 SL-4030899-1S SCREW
ねじ
(2)
26 400-46610 COVER RBR
カバー ＲＢＲ
(1)
27 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
28 401-37927 COVER SBR ASM JX-300LED
カバー ＳＢＲ 組 ＪＸ −３００ ＬＥＤ
(1)
29 400-46591 COVER SBR
カバー ＳＢＲ
(1)
30 HM-0010100-10 FAN FILTER
ファンフィルタ
(3)
31 SL-4033591-SC SCREW M3X35
セムスねじ
(6)
32 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
33 SM-6040602-TN BOLT
六角穴ボルト
(1)
34 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
35 401-33768 DC FAN
ＤＣ ファン
(3)
36 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
37 400-26955 CORNER COVER
コーナーカバー
(2)
38 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
39 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
10
40
#01
400-01517 INSIDE COVER F
インサイドカバー Ｆ
1
41
#01
SL-4061091-SC SCREW
座金付きねじ
9
42
#01
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
3
43
#01
400-01518 INSIDE COVER R
インサイドカバー Ｒ
1
44
#01
SL-4061091-SC SCREW
座金付きねじ
5
45
#01
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
1.9
