- 47 - 24 . P W B CO NVE YO R CO MP ON ENT S ( 2 ) 基板搬送関係（２） G B C D 77 77 79 78 79 78 75 75 73 75 77 77 81 80 76 75 74 76 77 80 77 65 65 67 69 67 71 68 69 67 67 68 65 64 66 65 63 70 66 70 67 67 62 72 E 3 4 2 15 6 15 7 7…
- 46 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36087 CONVEYOR RAIL F ASM
コンベアレール Ｆ 組
1
2 400-00994 BASE BAR ASM(L) ベースバー組（Ｌ） (1)
3 400-01038 BASE BAR R(L)
ベースバー Ｒ（Ｌ）
(1)
4 400-01039 BASE BAR F(L)
ベースバー Ｆ（Ｌ）
(1)
5 400-70087 BASE BAR S(L)
ベースバー Ｓ（Ｌ）
(2)
6 400-00996 BASE BAR SS(L)
ベースバー ＳＳ（Ｌ）
(2)
7 SL-6084092-TN BOLT 座金付き六角穴ボルト (8)
8 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(8)
9 HX-0029400-00 FIXED BASE
固定ベース
(12)
10 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
11 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(15)
12 401-36088 CONVEYOR RAIL FC ASM コンベアレール ＦＣ 組 (1)
13 401-35872 RAIL_PLATE_C_LED
レールプレート＿Ｃ＿ＬＥＤ
(1)
14 SM-1040852-TP DISH SCREW
皿ねじ Ｍ ４ Ｌ ＝８
(6)
15 401-35873 RAIL_PLATE_BR
レールプレート＿ ＢＲ
(2)
16 401-35870 CONVEYOR_RAIL_LED
コンベアレール＿ ＬＥＤ
(1)
17 401-35489 LNC60_SPACER ＬＮＣ ６０＿スペーサ (2)
18 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(6)
19 401-35871 PWB_GUIDE_LED
ＰＷＢ ＿ガイド＿ ＬＥＤ
(2)
20 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(6)
21 401-35887 PWB_GUIDE_C_LED
ＰＷＢ ＿ガイド＿Ｃ＿ＬＥＤ
(1)
22 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ ３ Ｌ ＝８ (2)
23 401-35888 PWB_GUIDE_SA_LED
ＰＷＢ ＿ガイド＿ ＳＡ ＿ ＬＥＤ
(1)
24 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
25 401-35889 PWB_GUIDE_SB_LED
ＰＷＢ ＿ガイド＿ ＳＢ ＿ ＬＥＤ
(1)
26 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
27 E2111-715-0A0 CONVEYOR PULLEY ASM. 搬送プーリ（組） (7)
28 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(7)
29 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
30 L167E-921-000 PULLEY SPACER
プーリー スペーサー
(3)
31 SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(3)
32 400-46973 LINEAR_WAY-S リニアウェイ− Ｓ (4)
33 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(12)
34 401-36089 PWB_CLAMP_GUIDE_ASM
ＰＷＢ ＿クランプガイド組
(2)
35 401-21746 PWB_GUIDE_PLATE_S-A_PM
基板ガイドプレート＿Ｓ−Ａ＿ＰＭ
(1)
36 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(3)
37 401-35876 PWB_CLAMP_GUIDE_BR
ＰＷＢ ＿クランプガイド＿ ＢＲ
(1)
38 E3805-721-000 OCC SHIM B ＯＣＣ シム Ｂ (2)
39 401-35875 PWB_CLAMP_BR
ＰＷＢ ＿クランプ＿ ＢＲ
(1)
40 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
41 401-35878 CLAMP_MOVE_BR_B
クランプムーブ＿ ＢＲ ＿ Ｂ
(2)
42 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
43 401-35877 CLAMP_MOVE_BR_A クランプムーブ＿ ＢＲ ＿ Ａ (2)
44 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(4)
45 400-76113 CYLINDER
シリンダ
(2)
46 401-35882 SPEED_CONTROLLER
スピードコントローラ
(4)
47 PJ-3080400-04 BRANCH UNION Y
ブランチ ユニオン ワイ
(1)
48 E3528-729-000 ATC JOINT ＡＴＣ ジョイント (2)
49 GLA-02335000 CLAMP WASHER
クランプワッシャー
(6)
50 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(2)
51 B2107-816-000 WASHER
ロッド座金
(2)
52 401-35890 PWB_CLAMP_SENS_DOG
ＰＷＢ ＿クランプセンサドグ
(1)
53 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ (2)
54 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(12)
55 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(8)
56 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５ Ｘ １０ Ｘ ０．８
(4)
57 401-03290 SPROCKET_FLUNGE_WASHER
スプロケットフランジワッシャ
(4)
58 SM-6030402-TN SCREW M3X4 六角穴付きボルト Ｍ３Ｘ４ (4)
59 401-03301 SPROCKET_SP_R
スプロケットスプリング Ｒ
(4)
60 401-35891 PWB_CLAMP_SENS_BR
ＰＷＢ ＿クランプセンサ＿ ＢＲ
(2)
61 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
62 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
63 HX-0029400-00 FIXED BASE 固定ベース (3)
64 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
65 401-36110 CLAMP SENS LF ASM
クランプセンサ ＬＦ 組
(1)
66 401-36112 CLAMP SENS RF ASM
クランプセンサ ＲＦ 組
(1)
67 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
68 WP-0430800-SC WASHER M4 平座金小形丸 Ｍ ４ (2)
69 400-00802 RAIL_STAND_CL
レールスタンド ＣＬ
(1)
70 WP-0501046-SC WASHER 5 X 13 X 1
平座金 ５ Ｘ １４ Ｘ １
(2)
71 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
72 400-00805 RAIL_STAND_CR
レールスタンド ＣＲ
(1)
73 WP-0501046-SC WASHER 5 X 13 X 1 平座金 ５ Ｘ １４ Ｘ １ (2)
74 SL-6052092-TN SCREW 座金付き六角穴ボルト (2)
75 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(1)
76 400-46032 RAIL STAND F(L)
レールスタンド Ｆ（Ｌ）
(2)
77 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
78 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
79 400-75460 CONVEYOR BELT S(E)250 コンベアベルト Ｓ（Ｅ）２５０ 1
80 401-07791 CONVEYOR_BELT_C
コンベアベルト Ｃ
2
- 47 -

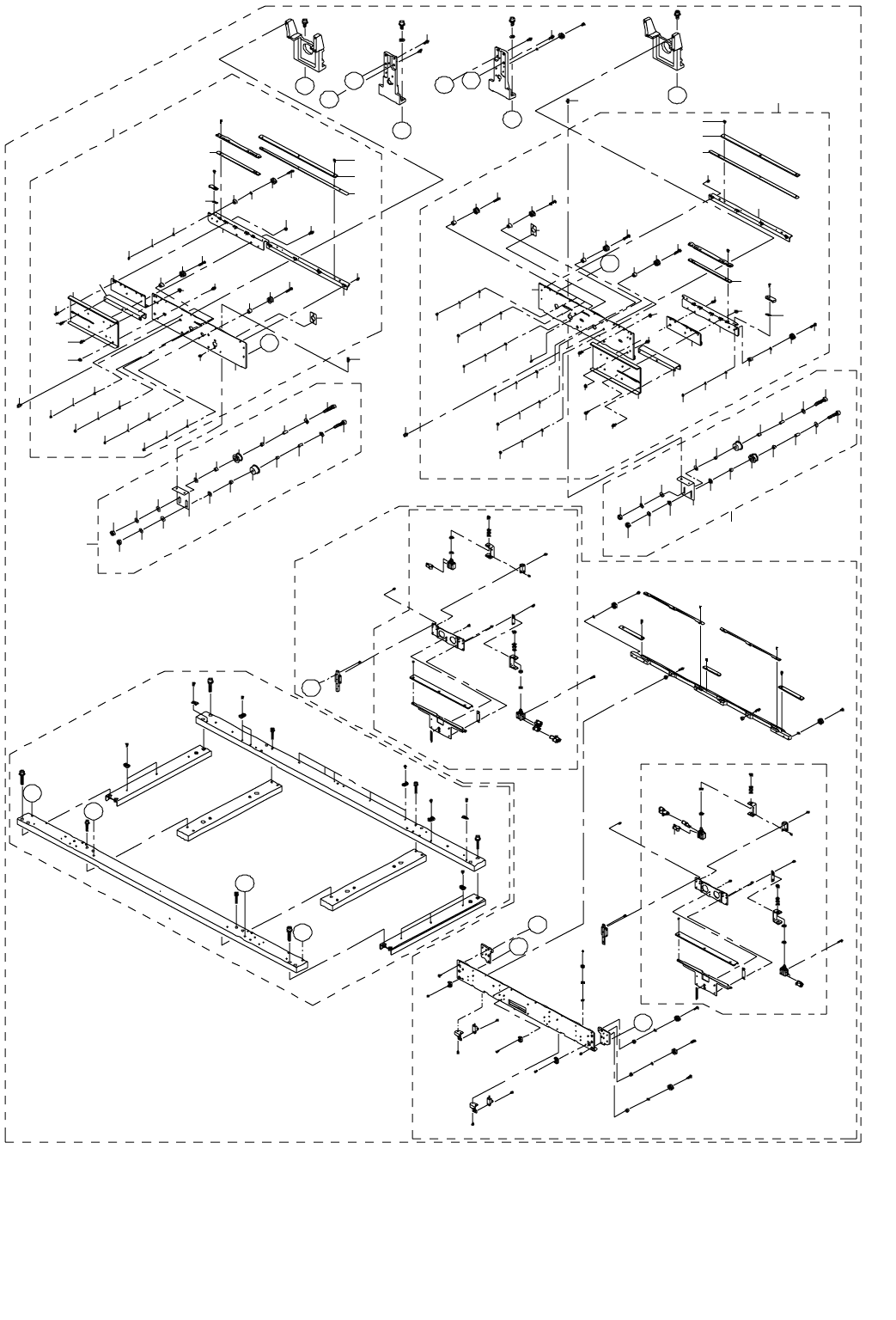

24.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
G
B
C
D
77
77
79
78
79
78
75
75
73
75
77
77
81
80
76
75
74
76
77
80
77
65
65
67
69
67
71
68
69
67
67
68
65
64
66
65
63
70
66
70
67
67
62
72
E
3
4
2
15
6
15
7
7
8
9
10
11
12
13
16
20
24
21
2322
25
26
27
29
28
14
29
28
14
25
27
26
1
19
60
59
A
31
37
32
33
5
38
39
40
41
42
43
46
50
49
54
52
53
51
55
56
57
56
57
55
47
58
48
37
35
30
59
60
F
F
61
I
A
61
57
55
56
57
55
56
47
58
48
47
58
48
47
58
48
27
25
26
27
25
26
27
25
26
G
I
H
H
D
E
C
B
57
56
55
57
56
55
57
56
55
15
7
18
17
36
37
44
44
44
45
34
- 48 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36090 RAIL PLATE FL ASM
レールプレート ＦＬ 組
1
2 400-01048 RAIL PLATE FL(L) レールプレート ＦＬ（Ｌ） (1)
3 401-3586 7 R AIL_PLAT E_F _LED_L
レールプレート＿Ｆ＿ＬＥＤ＿Ｌ
(1)
4 400-11054 RAIL PLATE R(150)
レールプレート Ｒ（１５０）
(1)
5 401-35863 CONVEYOR_RAIL_B_2
コンベアレール＿ Ｂ ＿２
(1)
6 SL-6041292-TN SCREW
座金付き六角穴ボルト
(3)
7 NM-3040520-SF FLANGE NUT M4 フランジ付きナット (6)
8 401-35861 CONVEYOR_RAIL_A
コンベアレール＿ Ａ
(1)
9 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
10 401-35864 PWB_GUIDE_A_SPACER
ＰＷＢ ＿ガイド＿ Ａ ＿スペーサ
(1)
11 E2208-723-000 PWB GUIDE 6S
ＰＷＢ ガイド６ Ｓ
(1)
12 SL-6031092-TN SCREW 座金付き六角穴ボルト (3)
13 401-35865 PWB_GUIDE_B_SPACER
ＰＷＢ ＿ガイド＿ Ｂ ＿スペーサ
(1)
14 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(4)
15 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
16 401-35866 PWB_INNER_SPACER
ＰＷＢ ＿インナースペーサ
(1)
17 401-36102 RAIL_PLATE_F_SUPPORT レールプレート Ｆ サポート (1)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
19 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
21 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(1)
22 E2214-723-000 PULLEY SPACER 8.4 プーリスペーサ８．４ (1)
23 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(1)
24 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(1)
25 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(5)
26 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(5)
27 NM-6040001-SC NUT M4X0.7 TYPE1 六角ナット Ｍ ４ Ｘ ０．７ １種 (5)
28 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(4)
29 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
30 401-36091 RAIL PLATE FR ASM
レールプレート ＦＲ 組
1
31 400-01051 RAIL PLATE FR(L)
レールプレート ＦＲ（Ｌ）
(1)
32 401-35868 RAIL_PLATE_F_LED_R レールプレート＿Ｆ＿ＬＥＤ＿Ｒ (1)
33 400-11053 RAIL PLATE F(150)
レールプレート Ｆ（１５０）
(1)
34 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
35 401-35862 CONVEYOR_RAIL_B_1
コンベアレール＿ Ｂ ＿１
(1)
36 SL-6041292-TN SCREW
座金付き六角穴ボルト
(3)
37 NM-3040520-SF FLANGE NUT M4
フランジ付きナット
(6)
38 401-35861 CONVEYOR_RAIL_A コンベアレール＿ Ａ (1)
39 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
40 401-35864 PWB_GUIDE_A_SPACER
ＰＷＢ ＿ガイド＿ Ａ ＿スペーサ
(1)
41 E2208-723-000 PWB GUIDE 6S
ＰＷＢ ガイド６ Ｓ
(1)
42 SL-6031092-TN SCREW
座金付き六角穴ボルト
(3)
43 401-35865 PWB_GUIDE_B_SPACER ＰＷＢ ＿ガイド＿ Ｂ ＿スペーサ (1)
44 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
45 401-36102 RAIL_PLATE_F_SUPPORT
レールプレート Ｆ サポート
(1)
46 401-35866 PWB_INNER_SPACER
ＰＷＢ ＿インナースペーサ
(1)
47 E2055-721-000 PULLEY SPACER
プーリスペーサ
(6)
48 SM-4042501-SC SCREW M4X0.7 L=25 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５ (6)
49 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
51 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(1)
52 E2214-723-000 PULLEY SPACER 8.4
プーリスペーサ８．４
(1)
53 SM-4042001-SC SCREW M4X0.7 L=20 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０ (1)
54 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(1)
55 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(7)
56 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(7)
57 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(7)
58 E2089-721-0A0 CONVEYOR PULLEY B ASM. 搬送プーリ Ｂ 組 (6)
59 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
60 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
61 SL-6041492-TN SCREW
座金付き六角穴ボルト
4
62 400-00831 PULLEY_BRAKET_L_ASM
プーリブラケット Ｌ 組
1
63 E2157-721-000 PULLEY B プーリ Ｂ (1)
64 E2016-715-000 IDL ER PULLEY
アイドラプーリ
(1)
65 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
66 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(2)
67 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(6)
68 WS-0510002-KN SPRING WASHER M5 ばね座金 Ｍ ５ (2)
69 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
70 SM-6052502-TN SCREW
六角穴ボルト
(2)
71 400-00976 PULLEY_BRAKET
プーリブラケット
(1)
72 400-00832 PULLEY_BRAKET_R_ASM
プーリブラケット Ｒ 組
1
73 E2157-721-000 PULLEY B プーリ Ｂ (1)
74 E2016-715-000 IDL ER PULLEY アイドラプーリ (1)
75 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
76 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(2)
77 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(6)
78 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ ５
(2)
79 NM-6050001-SC NUT M5X0.8 TYPE1 六角ナット Ｍ ５ Ｘ ０．８ １種 (2)
80 SM-6052502-TN SCREW
六角穴ボルト
(2)
81 400-00976 PULLEY_BRAKET
プーリブラケット
(1)
