- 1 -
MAIN UNIT
本体

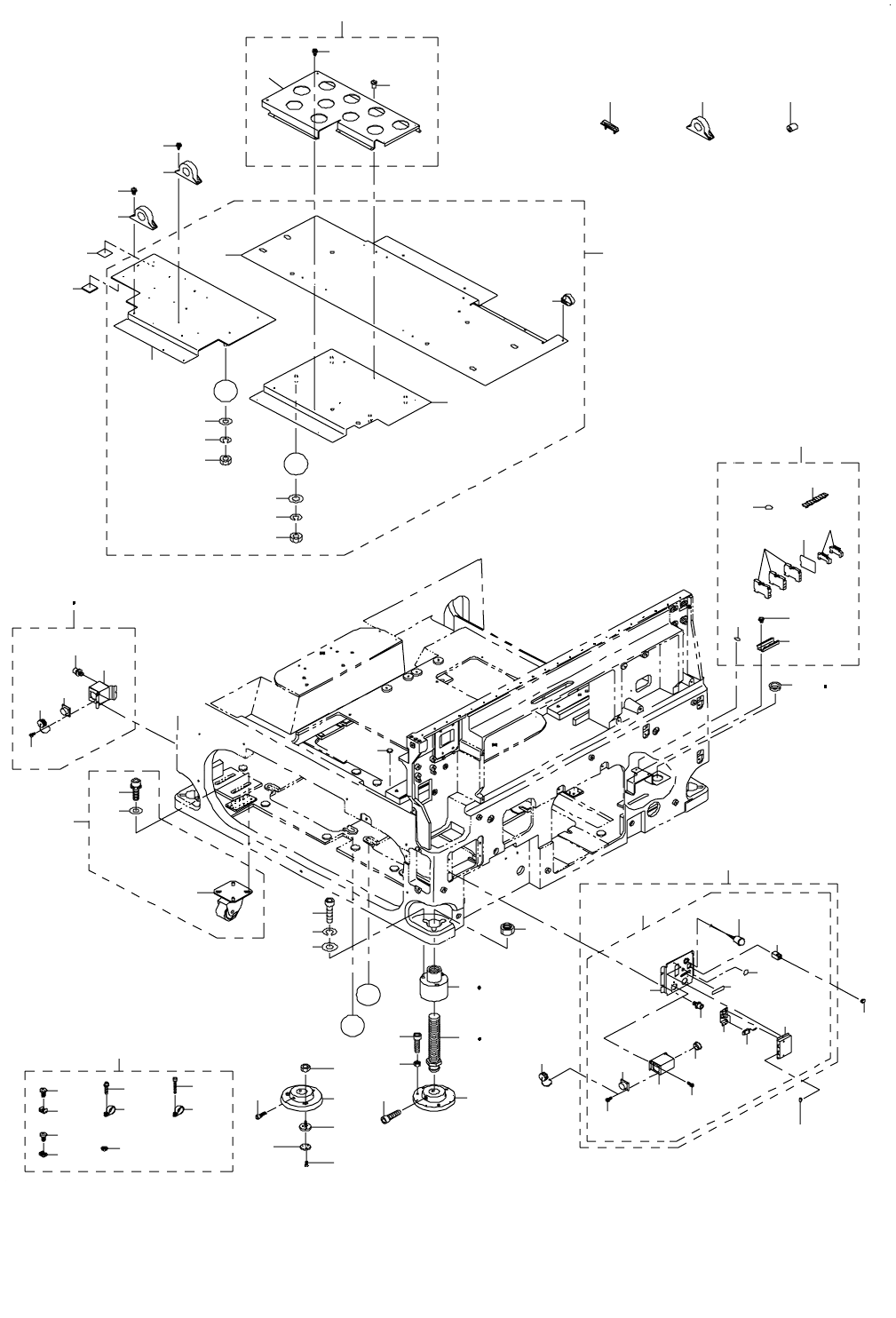

1. BASE FRAME COMPONENTS
ベースフレーム関係
1 2
3
4
5
6
7
8
9
10
21
23
22
20
32
33
34
A
A
35
B
B
38
37
36
39
42
44
43
12
13
14
15
14
16
17
18
19
11
53
60
58
48
49
52
47
45
78
10
54
55
41
74
73
72
66
68
71
69
62
29
30
81
81
24
24
25
26
27
28
76
82
31
77
77
67
65
63
70
64
57
59
56
79
80
50
5146
40
75
75
61
8786
85
84
83
88
- 2 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00519 BASEFRAME NUT
ベースフレームナット
4
2 #02 400-00535 BASEFRAME NUT(EN) ベースフレームナット（ＥＮ） 4
3 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
4 WS-1220002-KN SPRING WASHER
ばね座金
12
5 WP-1302500-SC WASHER
平座金小形丸 Ｍ １２
12
6 400-00403 ADJUST BOLT
アジャストボルト
4
7 #02 400-00404 ADJUST BOLT(EN) アジャストボルト（ＥＮ） 4
8 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット３６
4
9 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
10 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
24
11 400-00418 CLAMP BASE ASSY
固定ベース組
1
12 HX-0055700-00 TIE MOUNT タイマウント (4)
13 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ ６ Ｌ ＝１２
(4)
14 HX-0015000-0R CABLE CLAMP
ケ−ブル クリップ
(3)
15 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
16 SM-6043002-TN SCREW
六角穴ボルト
(1)
17 NM-6040001-SC NUT M4 六角穴ナット Ｍ ４ (3)
18 HX-0029400-00 FIXED BASE
固定ベース
(30)
19 ST-4040651-SN SCREW M4 X 6
タツピングねじ（２種歯付き）
(30)
20
#01
400-01551 CASTER ASSY
キャスタ組
1
21 400-00405 CASTER
キャスタ
(4)
22 SL-6103042-TN BOLT 座金付き六角穴ボルト (16)
23 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(16)
24 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
25
#01
400-13307 FP PUSHER
ＦＰ プッシャ
12
26
#01
400-13306 FLICTION PLATE
フリクションプレート
12
27 #01 SM-1030801-SC SCREW M3 L=8 皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８ 36
28
#01
E6600-729-000 ADJUST FOOT N
アジャストフット Ｎ
4
29 400-50222 BASE PLATE ASSY
ベースプレート組
1
30 HX-0015000-0R CABLE CLAMP
ケーブル クリップ
(2.7)
31 400-46554 BASE PLATE FL
ベースプレート ＦＬ
(1)
32 NM-6100001-SC NUT M10X1.5 六角ナット Ｍ １０ １種 (4)
33 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(4)
34 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(4)
35 400-00491 BASE PLATE FR
ベースプレート ＦＲ
(1)
36 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ １０ １種
(4)
37 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(4)
38 WP-1252210-SC WASHER 12.5X25.6X2.2 平座金 １２．５ Ｘ ２５．６ Ｘ ２．２ (4)
39 400-00492 BASE PLATE R
ベースプレート Ｒ
(1)
40 TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止め栓 Ｄ ＝１０．３ Ｌ ＝４
2
41 400-49770 CTRL BASE ASM.
ＣＴＲＬ ベース組
1
42 400-46557 CTRL UNIT BASE
ＣＴＲＬ ユニットベース
(1)
43 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (4)
44 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(3)
45 400-01555 INPUT TERMINAL ASSY
入力端子台組
1
46 CM-2001000-01 PE MARK LABEL
ＰＥ マークシール
(1)
47 HK-0694900-0A BLOCK TERMINAL
ブロックターミナル
(1)
48 HK-0694900-00 BLOCK TERMINAL ブロックターミナル (1)
49 HK-0694500-10 BLOCK TERMINAL
ブロックターミナル
(3)
50 400-00530 CARRIER RAIL 75
キャリアレール７５
(1)
51 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
52 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
53 100-04109 GROUND MARK グランドマ−ク (2)
54 400-01556 SMEMA BR ASSY
スメマブラケット組
1
55
#02
400-15596 SMEMA BR ASSY(EN)
スメマブラケット組（ＥＮ）
1
56 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
57 E9378-729-0A0 SMEMA CABLE (L) ASM.
スメマケ−ブル（Ｌ）組
(1)
58 400-00497 I F PANEL L Ｉ ／ Ｆ パネル Ｌ (1)
59 HK-0429901-4A CAP
キャップ
(1)
60 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
61 401-35754 I/F PANEL R ASM JX-300LED
Ｉ ／ Ｆ ＿パネル＿ Ｒ 組＿ ＪＸ −３００ ＬＥＤ
1
62 401-00370 MTC I/F PANEL R 70C ASM
ＭＴＣ Ｉ ／ Ｆ パネル Ｒ ７０ Ｃ 組
(1)
63 E9221-729-0A0 PWR ON LIGHT ASM. ＰＷＲ ＯＮ ライト組 (1)
64 400-44522 USB RELAY CABLE
ＵＳＢ 延長ケーブル
(2)
65 E1026-729-000 SMEMA LI GH T ANGLE L
スメマライトアングル Ｌ
(1)
66 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(8)
67 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
68 HK-0651200-80 MODULAR KAPLA モジュラーカプラ (1)
69 HX-0032600-0B BUSH
ブッシュ
(1)
70 400-02334 SMEMA CABLE (R) ASM
スメマケーブル（Ｒ）組
(1)
71 400-46602 IF PANEL R
ＩＦ パネル Ｒ
(1)
72 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
73 400-46640 USB BRACKET ＵＳＢ ブラケット (1)
74 400-46641 USB BOX ＵＳＢ ボックス (1)
75 401-07154 CLOSE LABEL
クローズラベル
(1)
76
#01
NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
12
77 400-52570 BASE RUBBER
ベースラバー
2
78 NM-6080002-SC NUT M8
六角ナット Ｍ ８ ２種
12
79 HX-0018800-0F CORD BUSH コードブッシュ 1
80
#02
HX-0057900-00 PERFECT ROCK
パーフェクトロック
1
81 HN-0015500-00 CORE
コア
2
82
#01
SM-6082502-TN BOLT
六角穴ボルト
12
83
#02
HK-0429901-4A CAP
キャップ
1
84 #02 HX-0066000-00 DUST COVER ダストカバー 1
85
#02
HX-0066700-00 DUST COVER
ダストカバー
2
86
#02
HN-0013300-0A CORE
コア
1
87
#02
HN-0015500-00 CORE
コア
1
88
#02
HN-0014900-0A CLAMP FILTER
クランプフィルタ
2
- 3 -

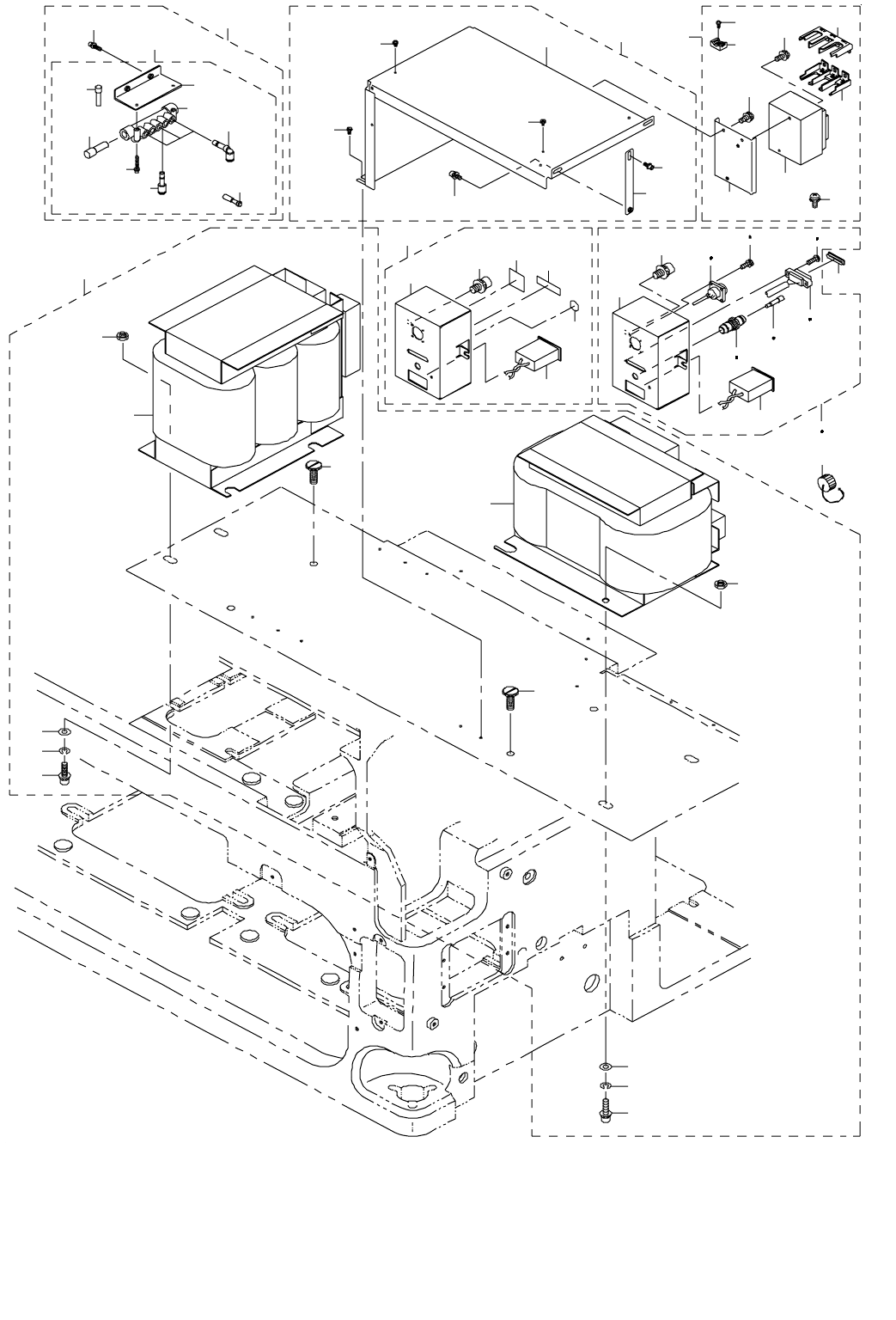

2. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係 (1)
6
5
9
10
8
7
11
3
2
15
16
16
19
19
17
18
18
17
26
21
23
22
24
15
1
25
50
54
55
49
53
56
56
57
20
14
36
38
40
39
43
37
31
29 32
30
35
34 41
33
42
27
28
47
45
13
4
12
25
52
51
48
46
46
46
44
59
58
