1.5 Pneumatikplan
1
Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3
Ausgabe 02/2005
13
1.5.1 Druckluftversorgung

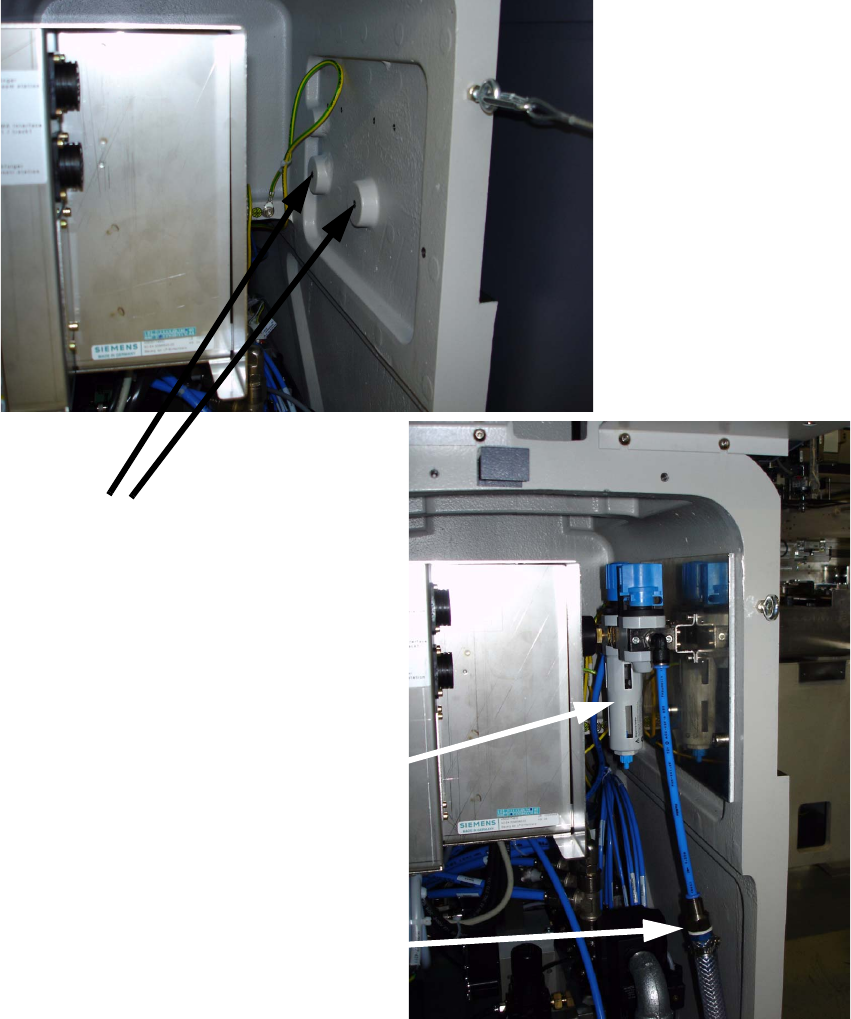

Ein direkter Anschluss an die Pneumatikeinheit der HF ist nicht möglich, da dies den spezifizierten
Luftverbrauch übersteigen würde. Daher muss im Pneumatikeinschub eine zusätzliche Wartungs-
einheit installiert werden. Vom Kunden muss eine zusätzlich Druckluftleitung zur Verfügung ge-
stellt werden. 1
Die Wartungseinheit wird mittels Montageplatte im Pneumatikeinschub montiert. 1
1
Fixierung
Montageplatte
Zusätzliche Wartungseinheit
im Pneumatikblock
Zusätzlicher externer
Luftanschluss
Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3
Ausgabe 02/2005
14
1
1
1
1
1
1
1
Absperrhahn
Wartungseinheit
Der eingestellte Druck sollte zwischen 5,5 und 6 bar liegen.
