Installationsanleitung Vacuum Tool ing Neology (00166109-01) SIPL ACE HF3 Ausgabe 02/2005 15 1.5.2 V erschl auchung innerhalb der Ma schine 1 Druckl uftschlauc h von W artung seinh eit V erle gung Dr uckluftschla uch im …
Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3
Ausgabe 02/2005
14
1
1
1
1
1
1
1

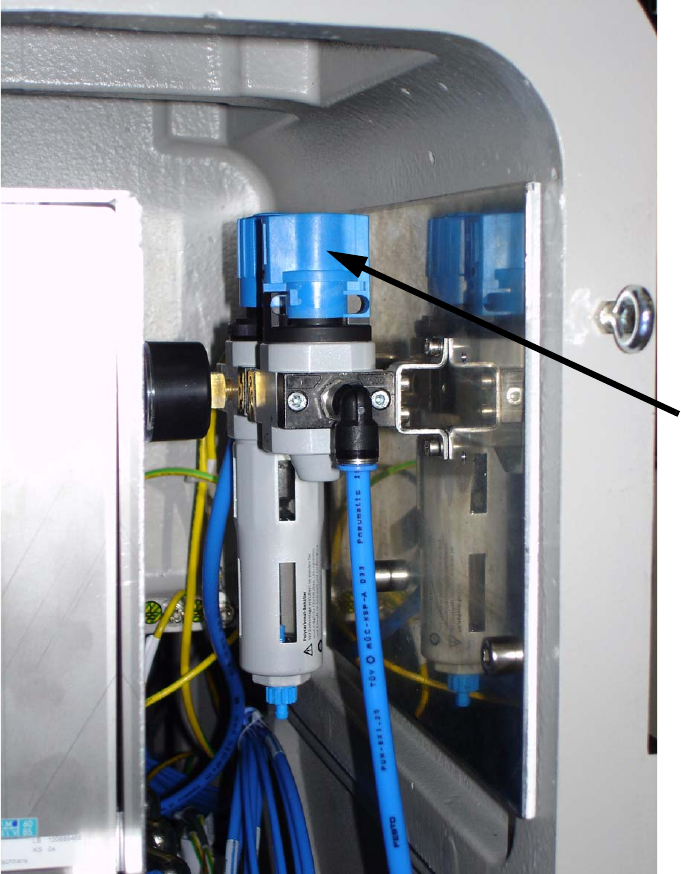

Absperrhahn
Wartungseinheit
Der eingestellte Druck sollte zwischen 5,5 und 6 bar liegen.
Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3
Ausgabe 02/2005
15

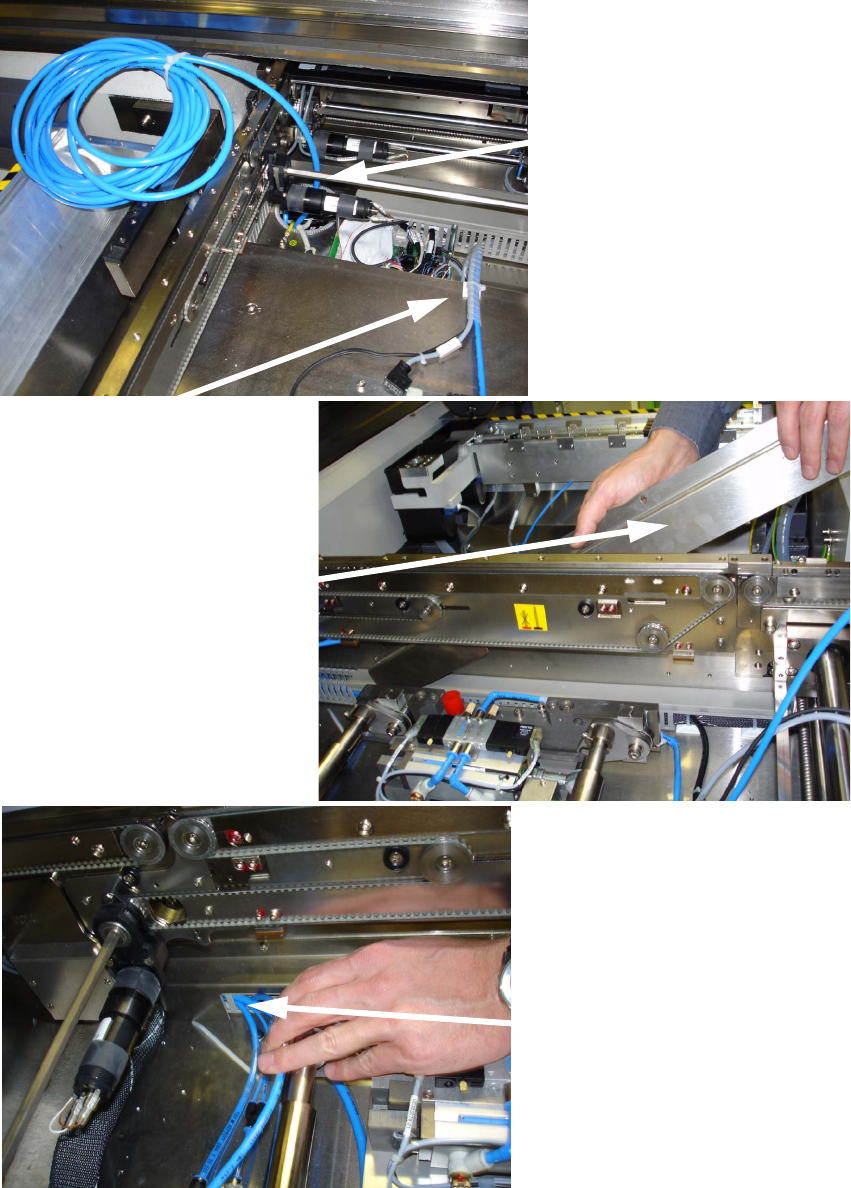

1.5.2 Verschlauchung innerhalb der Maschine
1
Druckluftschlauch von
Wartungseinheit
Verlegung Druckluftschlauch
im Kabelkanal (Bestückbereich 1)
Demontage Verkleidung
Kabelkanal (BB 1)
Kabel- und Schlauchverle-
gung im Bestückbereich 2
Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3
Ausgabe 02/2005
16
1
1

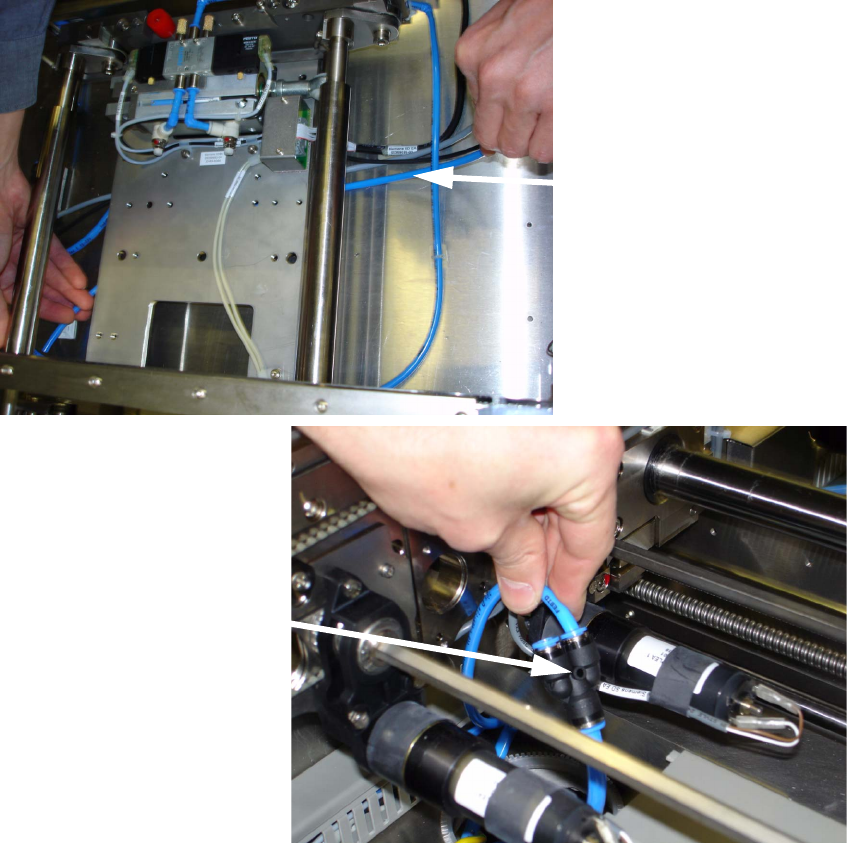

Verlegung Druckluftschlauch
unterhalb des Hubtisches im
Bestückbereich 1
Verteilung auf beide
Bestückbereiche
